27层剪力墙结构中高档居住楼结构设计施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目地上27层,地下2层,地下部分为车库,地上部分为住宅用房,结构总高度为88.800m。该项目建筑设计结构形式为剪力墙结构,属A级高度钢筋混凝土结构。采用人工挖孔桩基础(ZHx),基础设计等级为甲级,抗震设防烈度为6度。

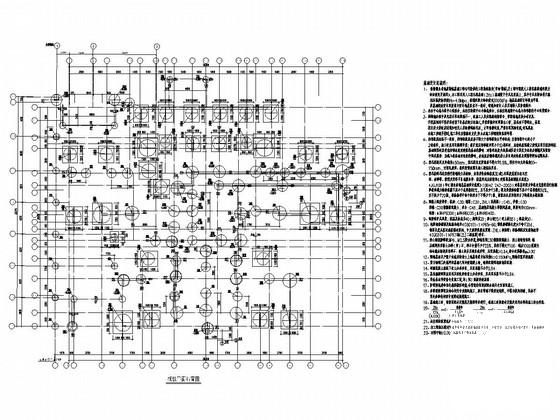

该资料包含:结构设计总说明,桩位平面布置图,地梁平面布置及板配筋图,桩身大样图,竖向构件 平面布置图 ,墙肢大样图,梁、板配筋图,楼梯施工图等共计42张图。
分享投稿时间:近几年11月。

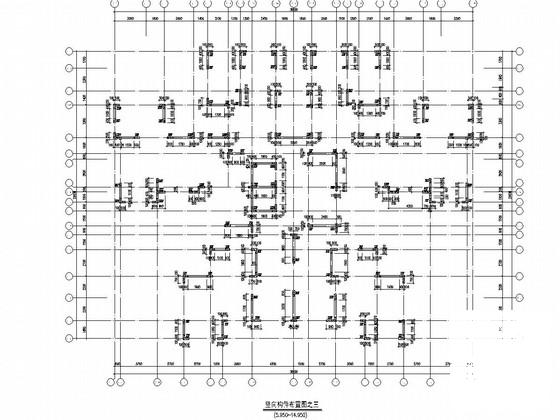

竖向构件布置图

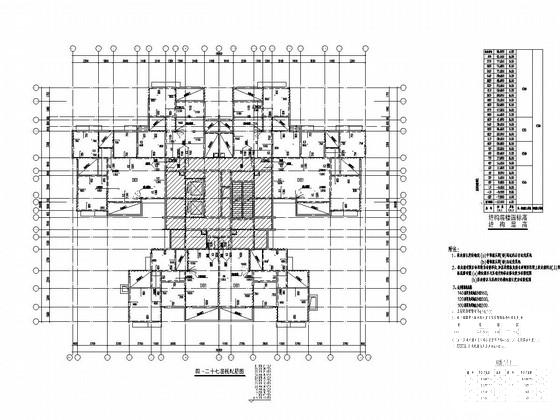

四~二十七层板配筋图

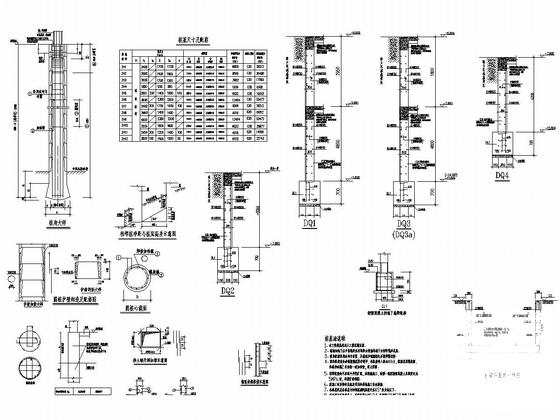

桩身大样图

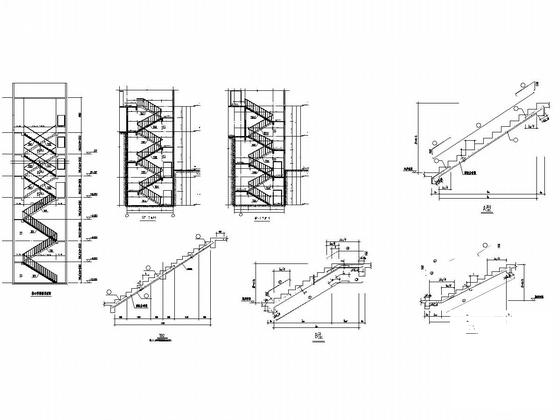

楼梯施工图

四~七、二十~二十七层Y向梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构设计 - 1
    剪力墙结构设计 - 1
  • 剪力墙结构设计 - 2
    剪力墙结构设计 - 2
  • 剪力墙结构设计 - 3
    剪力墙结构设计 - 3
  • 剪力墙结构设计 - 4
    剪力墙结构设计 - 4
  • 剪力墙结构设计 - 5
    剪力墙结构设计 - 5
  • 剪力墙结构设计 - 6
    剪力墙结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
