通信大楼发电机房工艺设计CAD施工大样图
- 设计说明：有
- 建筑类别：其他
- 建筑高度：单层建筑
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：防排烟,动力
- 项目地址：广东
附件详情
- 发电机房环保及发电机输油管路系统安装设计说明
- 发电机房通风布置平面图
- 发电机房油管布置平面图
- 发电机组排烟系统图
- 发电机组水喷淋排烟除尘箱大样图
- 发电机组供油系统图
- 油箱、集油盘大样图
附件详情
稿件为深圳某通信枢纽楼配套工程发电机组环保安装工程设计施工图纸；工程设计内容为：机组排烟系统制安，机组尾气消烟除尘处理系统制安，进、排风消声处理，发电机组的燃油系统，发电机组进排风风机安装。
编制于2011年，图纸共6张。
发电机组水喷淋排烟除尘系统图
发电机组供油系统图
发电机组水喷淋排烟除尘箱
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

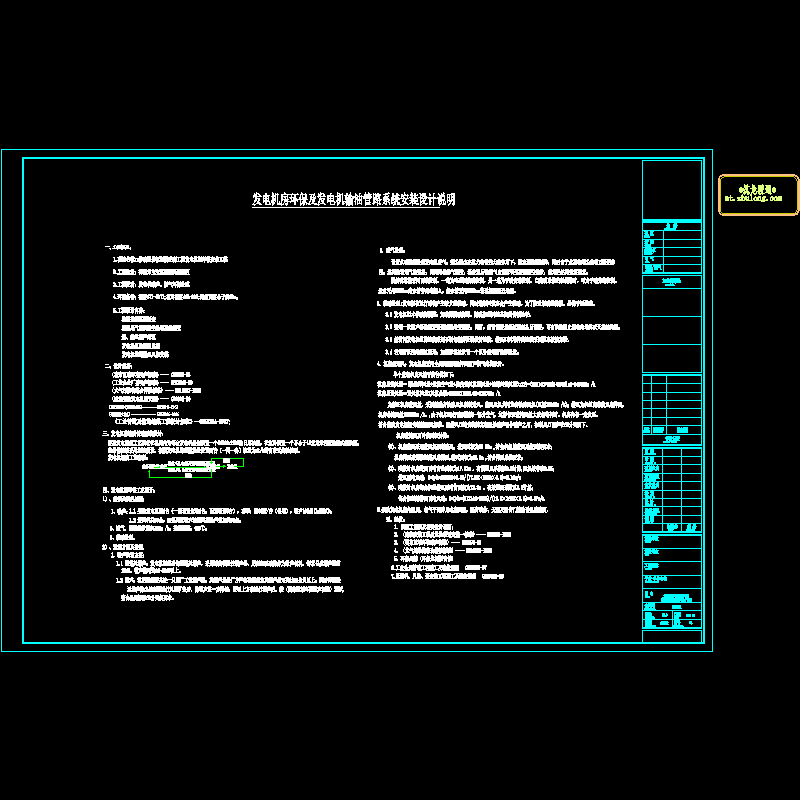

26-发电机房环保及发电机输油管路系统安装设计说明-v1.0.dwg -

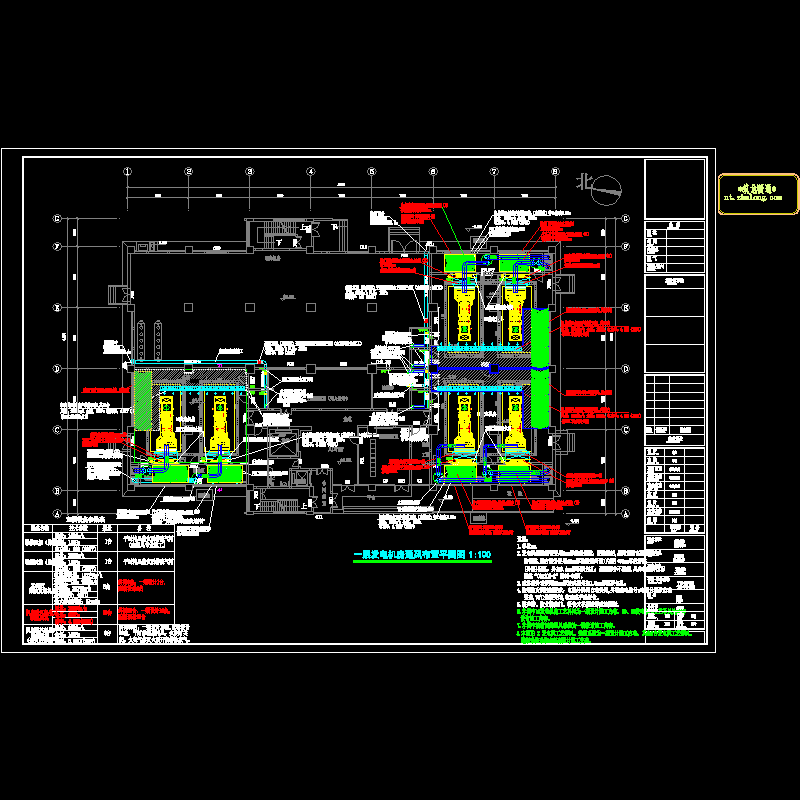

27-一层发电机房通风布置平面图-v1.0.dwg -

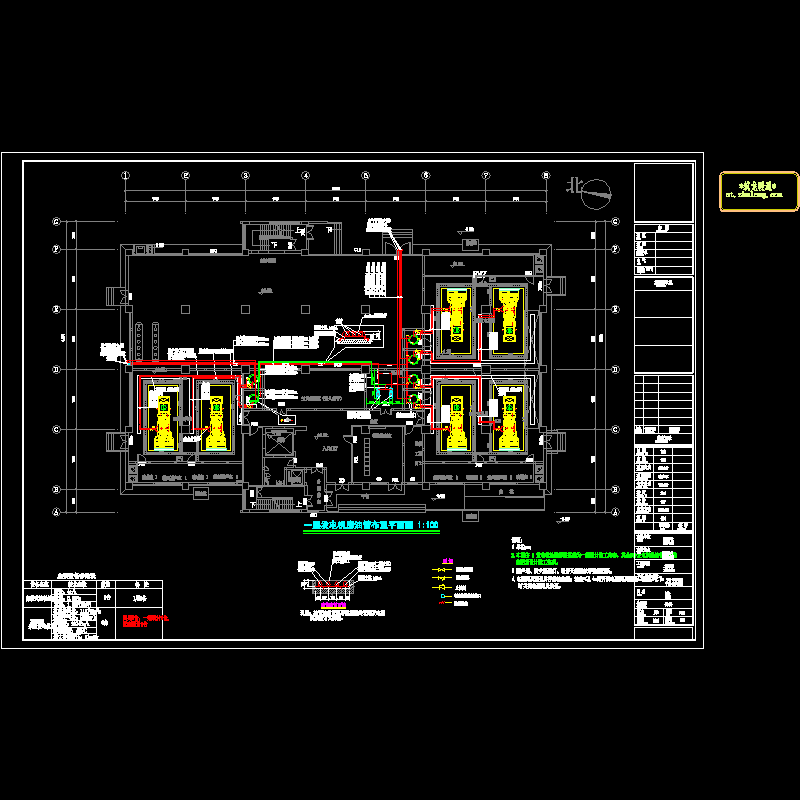

28-一层发电机房油管布置平面图-v1.0.dwg -

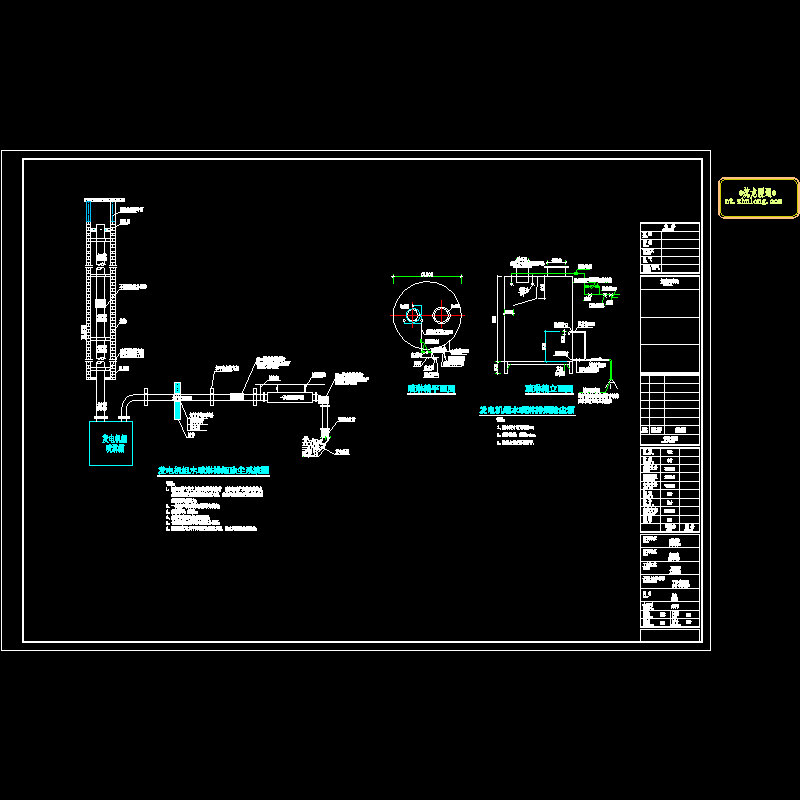

29-发电机组排烟系统图及发电机组水喷淋排烟除尘箱大样图-v1.0.dwg -
30-发电机组供油系统图及油箱、集油盘大样图-v1.1.dwg -
31-发电机房地下油罐平面图-v1.1.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.41 MB
- 收藏次数：0
-
文件名称：
附件-995957858587779708.rar
