办公楼制冷换热站设计CAD施工大样图
- 设计说明：有
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：冷热源
- 冷热源：市政热网,电动压缩式冷水机组
- 水系统：变流量
- 节点大样：集分水器
- 项目地址：辽宁
附件详情
- 制冷换热系统设计说明
- 制冷换热系统原理图
- 制冷换热站工艺管道平面图
- 制冷换热站设备布置平面图
- 分集水器接管大样图
- 制冷换热站主要设备明细表
附件详情
该资料为辽宁某单位业务技术用房及警务技能训练基地制冷换热站的制冷和热力系统设计，本制冷换热站为本建筑和后楼(共62600m2)提供夏季空调冷源和冬季空调和地热采暖热源.夏季空调总冷负荷为4070.9kW,冬季空调和地热热负荷为总热负荷为5382.4kW。
编制于2012年，图纸共5张。
空调系统图
集水器接管大样图

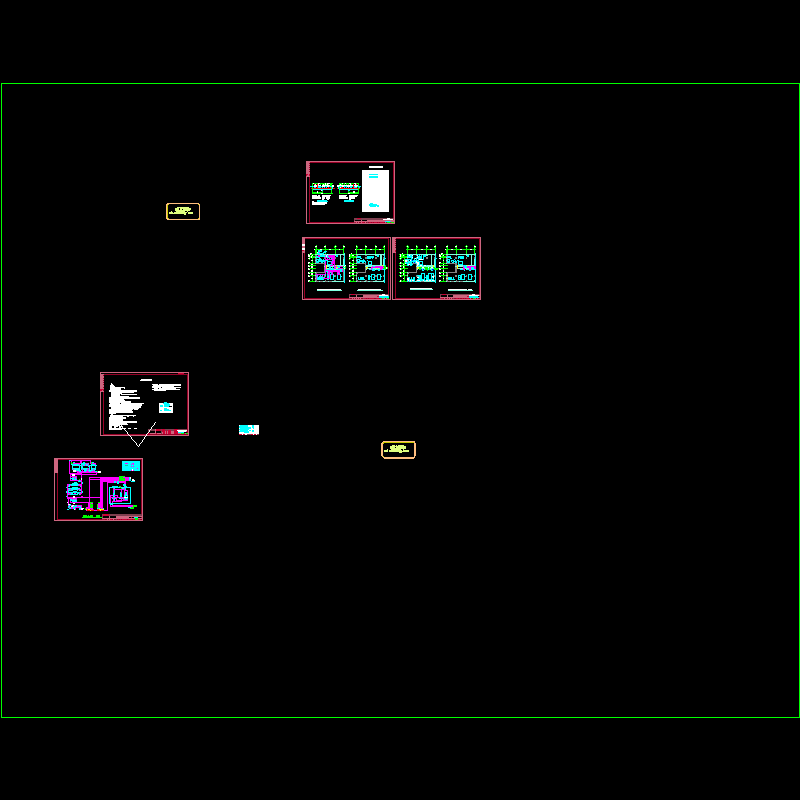

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
