3层框架结构小别墅结构施工图纸（阁楼）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 风压：0.30kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该附件为浙江某小别墅，含阁楼，地上三层，建筑设计结构形式为框架结构，基础为人工挖孔桩基础，非抗震设计。
该资料包含：
结构设计说明
、桩基平面布置图、墙柱结构
平面布置图
、墙柱配筋平面图、基础梁配筋平面图、底板配筋平面图、
楼梯详图
等共10张图纸。
梁平法配筋平面图
板平法配筋平面图
楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

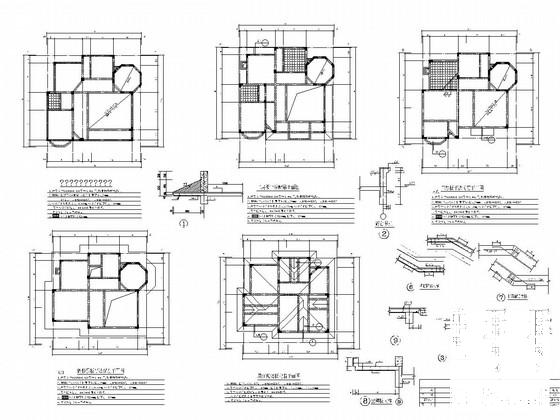

框架结构小别墅结构 - 1 -

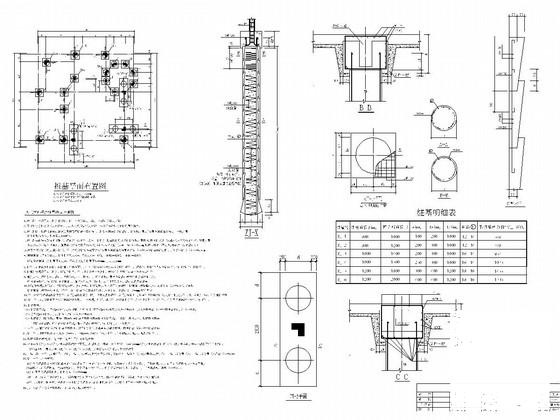

框架结构小别墅结构 - 2 -

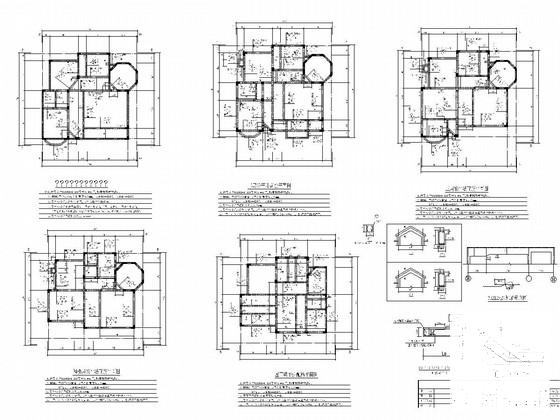

框架结构小别墅结构 - 3 -

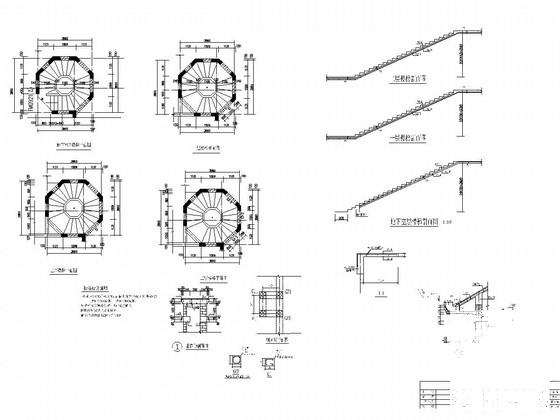

框架结构小别墅结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
