地上3层框架结构小别墅结构施工大样图
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 参考图纸：15张
附件详情
该项目为广东某小别墅，地上三层，总高度为11.17米，结构类型为钢筋混凝土框架结构，基础采用钻（冲）孔灌注桩，6度设防。
该资料包含：
结构设计说明
、柱表、钻孔灌注桩设计说明、基础平面图、基础梁配筋图、基础大样图、板配筋图、梁配筋图、大样详图、建筑设计说明、平面图、立面图、剖面图等共15张图纸。

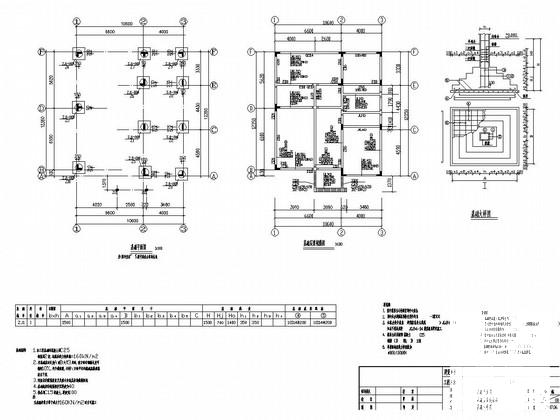

基础平面图

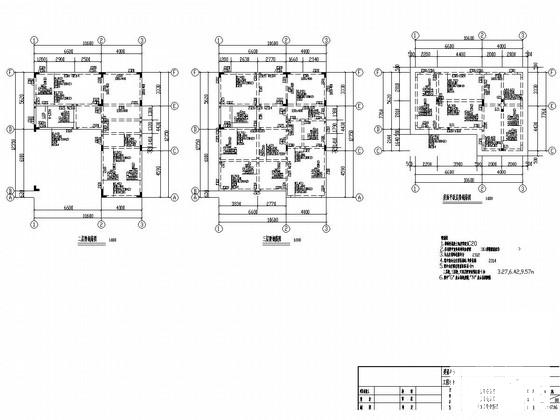

板钢筋图

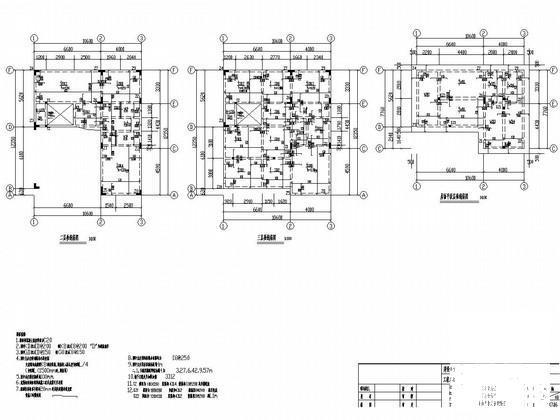

梁钢筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构小别墅结构 - 1 -
框架结构小别墅结构 - 2 -
框架结构小别墅结构 - 3 -
框架结构小别墅结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2.58 MB
- 收藏次数：0
-
文件名称：
附件-995888988698608676977.rar
