厂区4层办公楼、厂房建筑施工CAD大样图

资料简介
赚取积分

建筑高度：多层建筑
图纸设计深度：施工图
项目地址：江苏
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：44859.08平方米
用地面积：69069平方米
容积率：0.99平方米
建筑密度：48.4%
绿化率：30%
建筑高度：19.55m
地上层数：4层
地下室建筑面积：920.45平方米
效果图：无

附件详情

某厂区四层办公楼、厂房建筑施工图——36张CAD

办公楼：
本栋建筑面积2727.15平方米
建筑层数、高度：4层，建筑高度19.55米
总开间x进深：64.5x15.05米

1#厂房：
本栋建筑面积17515.45平方米
建筑层数、高度：2层，建筑高度12.15米
总开间x进深：135x60米

2#、3#、4#厂房：
本栋建筑面积8178.16平方米
建筑层数、高度：1层，建筑高度12.45米
总开间x进深：135.4x60.4米

该资料包含：设计说明、门窗表、节能设计专篇、各层平面图、立面图、剖面图、楼梯大样图、厕所大样、节点大样、墙身大样、门窗大样

办公楼效果图

厂房立面

厂房平面

总平面

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

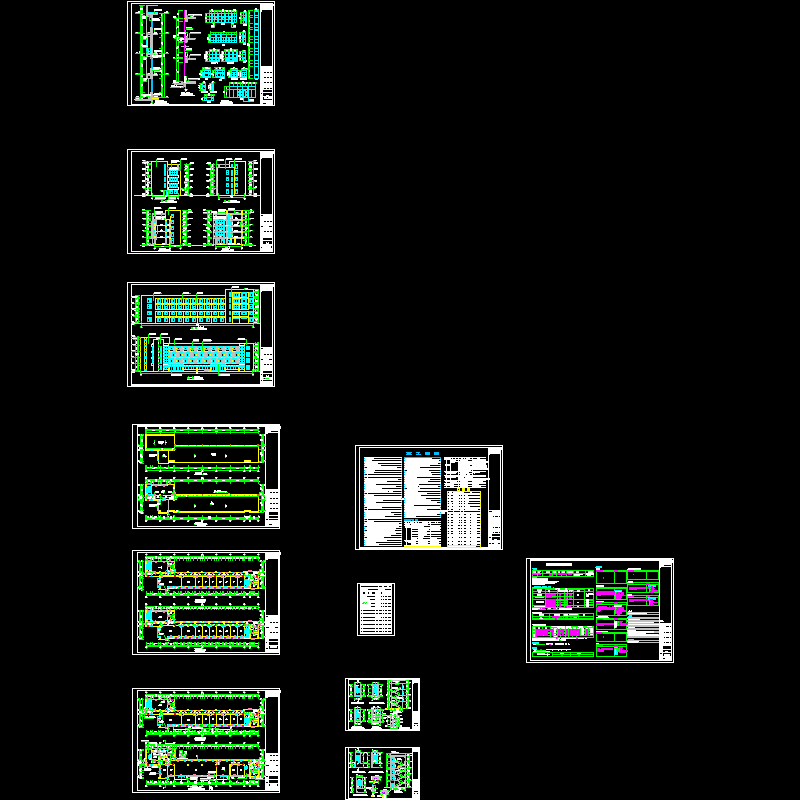

办公楼建筑.dwg

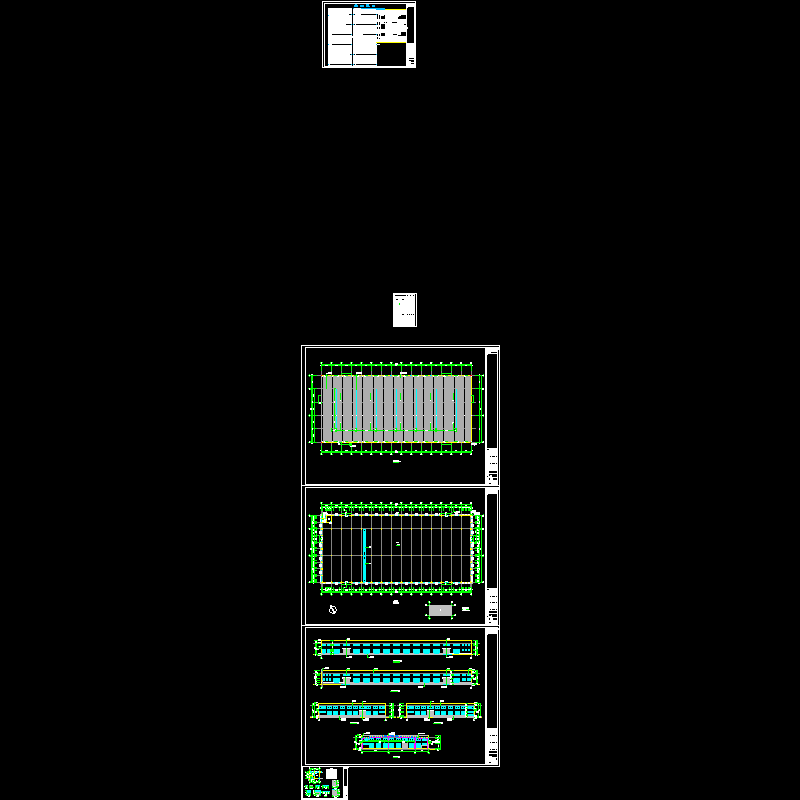

二号厂房.dwg

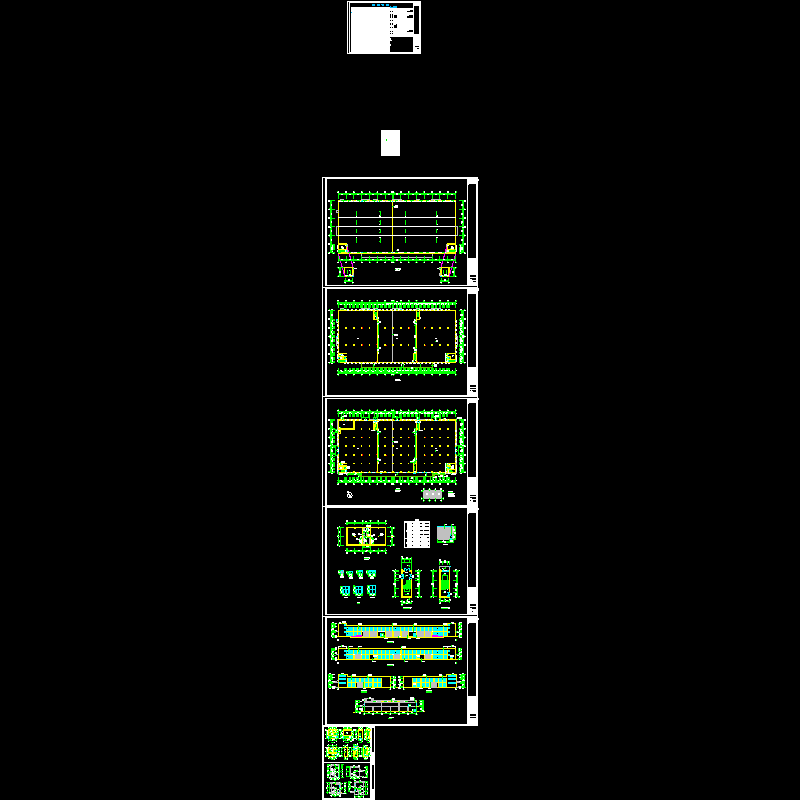

三、四号厂房.dwg

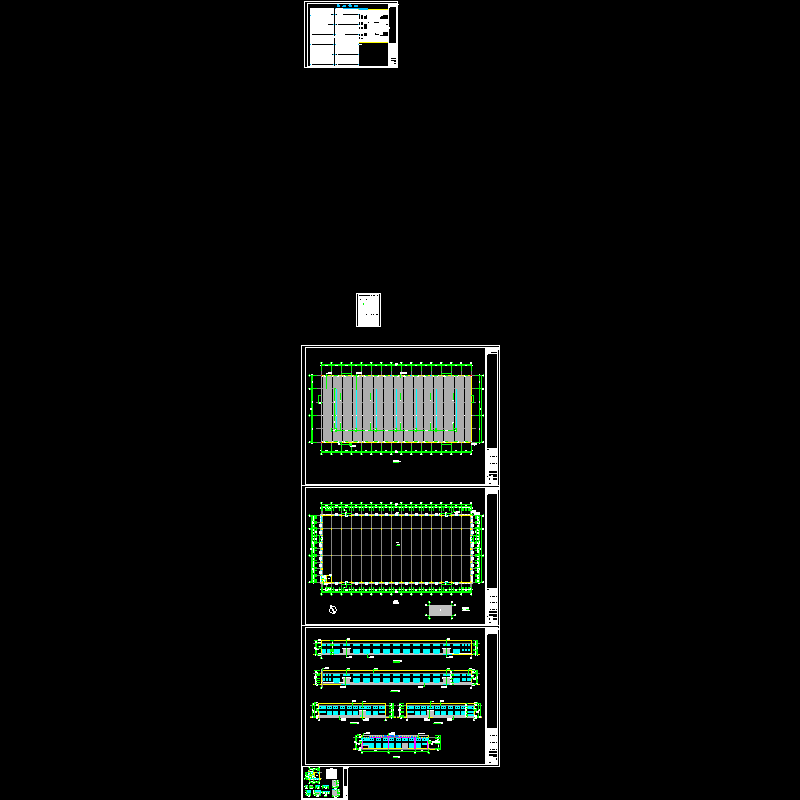

一号厂房.dwg

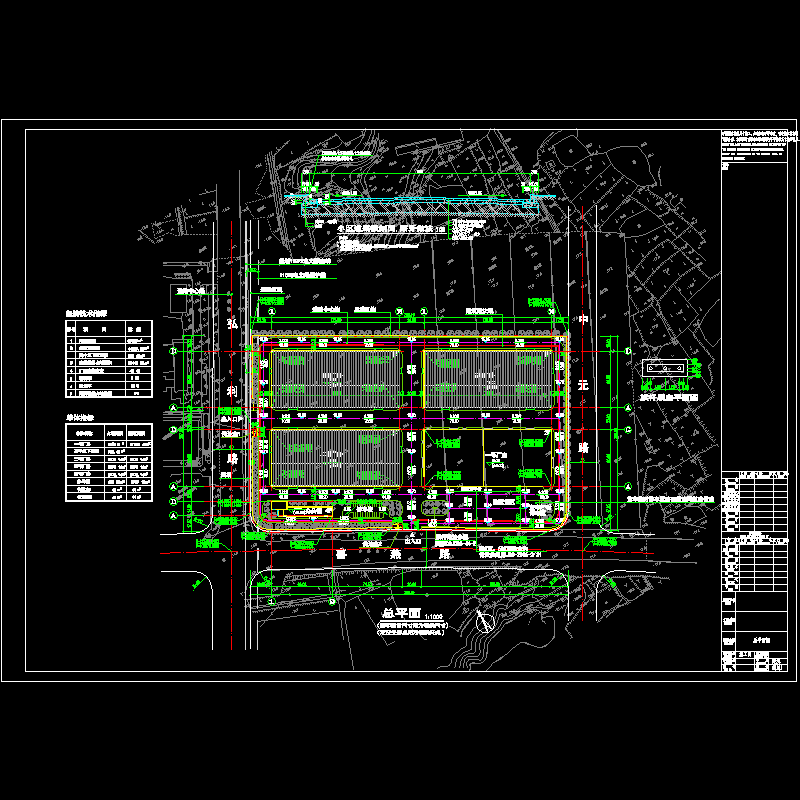

总平面.dwg

以上是部分截图，请下载附件后查看完整高清内容
