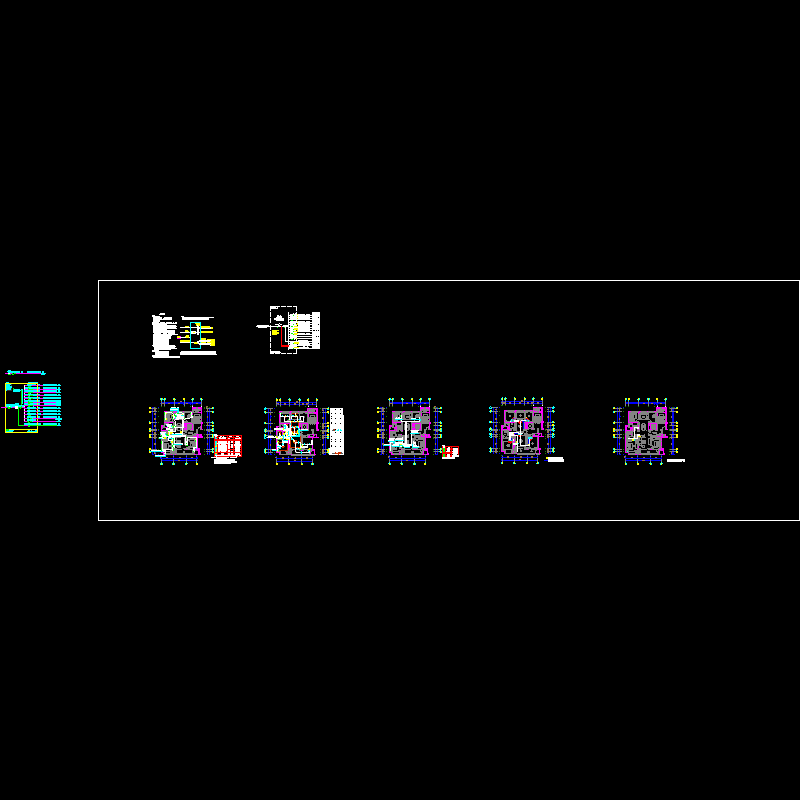

科地产住宅户型样板间电气CAD施工图纸

电气照明箱采用PZ30系列，安装距地1.6米(除现场特殊情况外)。

由配电箱配出的所有线路，中性线与保护线严格分开，不得混接 。照明开关、插座均为86系列，暗装，除注明者外，均为250V，10A。除注明者外，插座均为单相两孔 三孔安全型插座。所有暗开关安装底距地1.3米，距门框0.2米。非特殊注明普通插座距地0.3M暗设，插座安装高度可以根据装修要求现场调整，立面位置平面图上不再标注，详见装饰立面图。有淋浴、浴缸的卫生间内开关，插座选用防潮防溅型面板。该区域的开关、插座、其他电器设备及管线应设在Ⅱ区以外。
