24层公寓式商务楼空气调节系统设计CAD施工图纸

附件详情

一、项目概要：
该项目位于上海市。分为地下二层，地上共二十四层。总建筑面积为41000m2,总建筑高度为84.48m......
二、冷热源：
设计计算最大冷负荷1703KW,最大热负荷917KW。采用风冷热泵机组2台，夏季机组提供7-12°c冷水,额定总制冷量为1870KW;冬季提供40-45°c热水......
三、空调系统：
1. 空调水系统:采用两管制。竖向同程式，不分区。闭式机械循环。
3. 空调风系统:采用风机盘管加新风系统。风机单位风量耗功率Ws值不应大于0.52......
四、通风系统：
1.地下汽车库设排风兼排烟系统,换气次数为6次/h.车道自然补风。
2.地下一层设机械排风系统,换气次数为1.5~2次/时。
3.公共卫生间设机械排风系统,换气次数为10-12次/时，电梯机房机械排风系统,换气次数为10~12次/时......
五、防排烟系统：
1.地下汽车库设排风兼排烟系统,换气次数为6次/h.下部防火分区车道自然补风.上部防火分区设补风系统。
2.防烟楼梯间.合用前室均采用机械加压送风系统.......

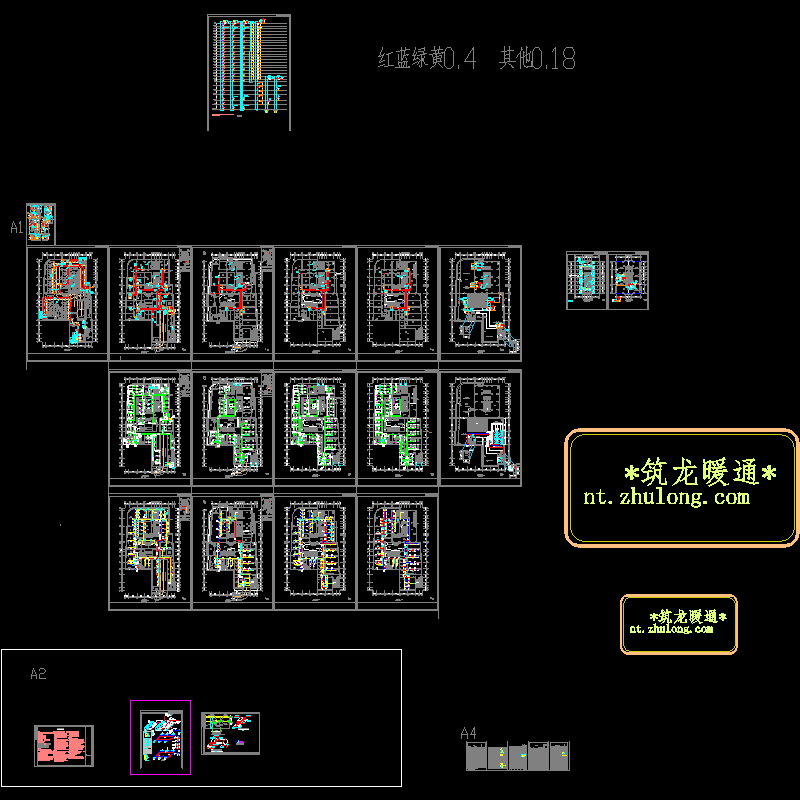

图纸共22张。
