3层城市供水水质化验中心楼结构施工图纸

附件详情

该项目是城市供水水质化验中心楼项目，框架结构，地上三层，结构主体高度为14.30m，该项目建筑设计面积：4396平方米，基底面积1465.2平方米，按地震烈度7度设防，地基基础设计等级为丙级,基础采用柱下独立基础。该项目的预应力框架梁采用后张法有粘结预应力钢筋，预应力砼采用C40。

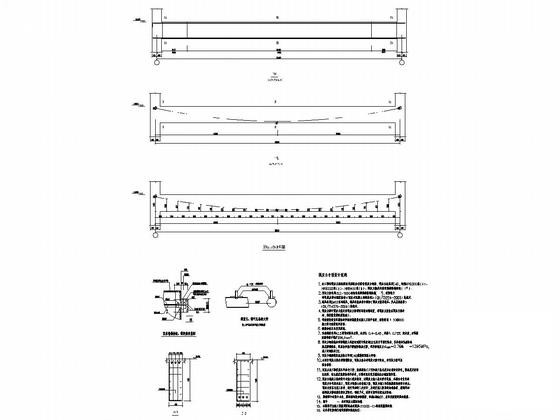

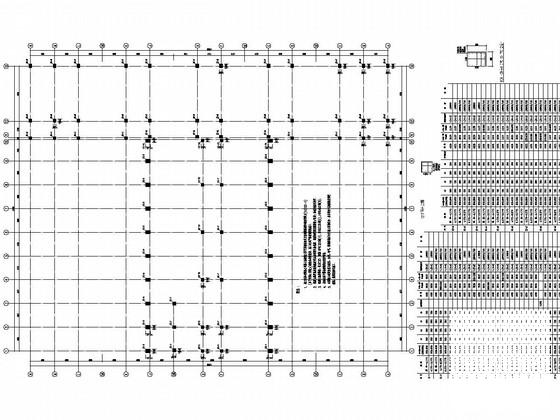

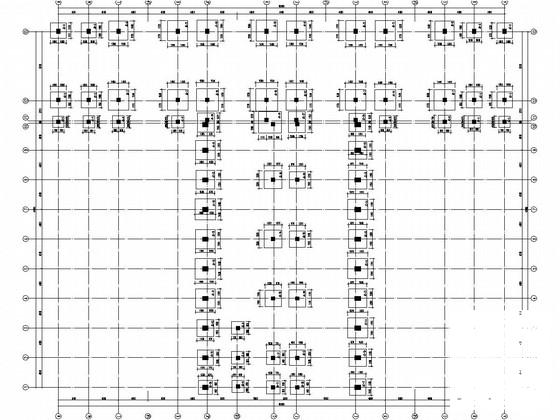

结构专业该资料包含：结构设计总说明，基础施工图，柱平法施工图，各层梁配筋图，板配筋图，预应力梁施工图，楼梯及 节点详图 等共计12张图。

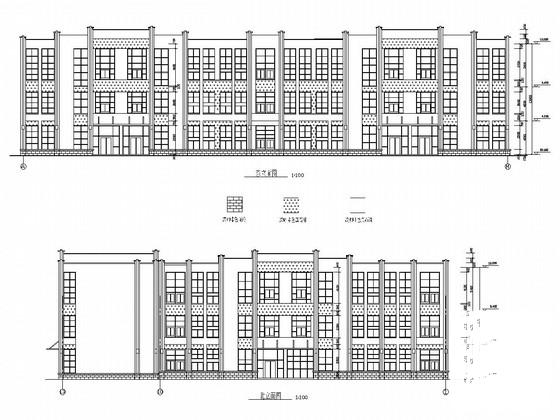

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，建筑大样 门窗大样，楼梯图等共计9张图。
