大道道路设计CAD大样图

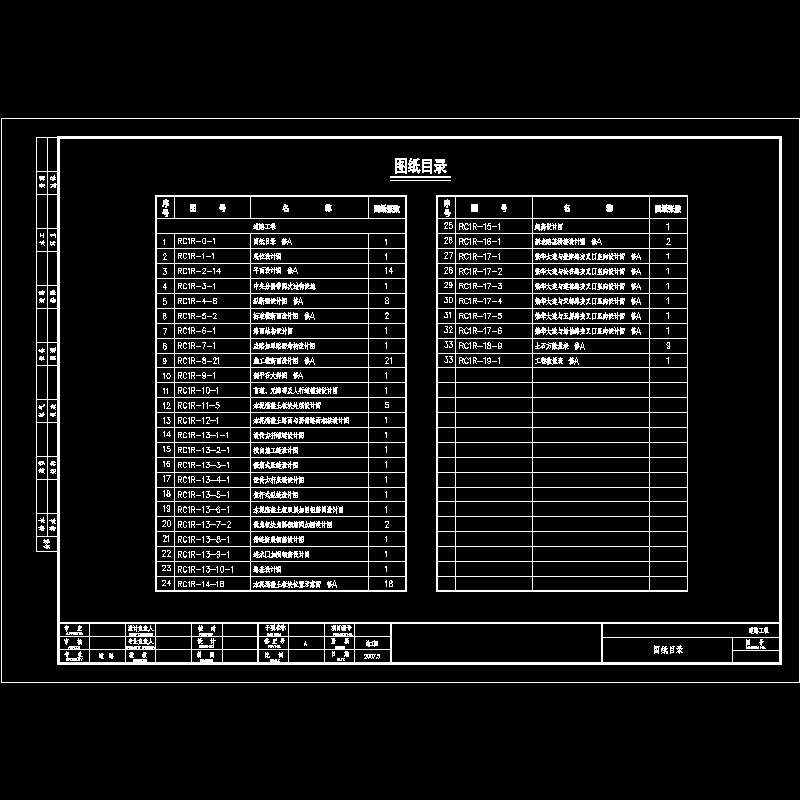

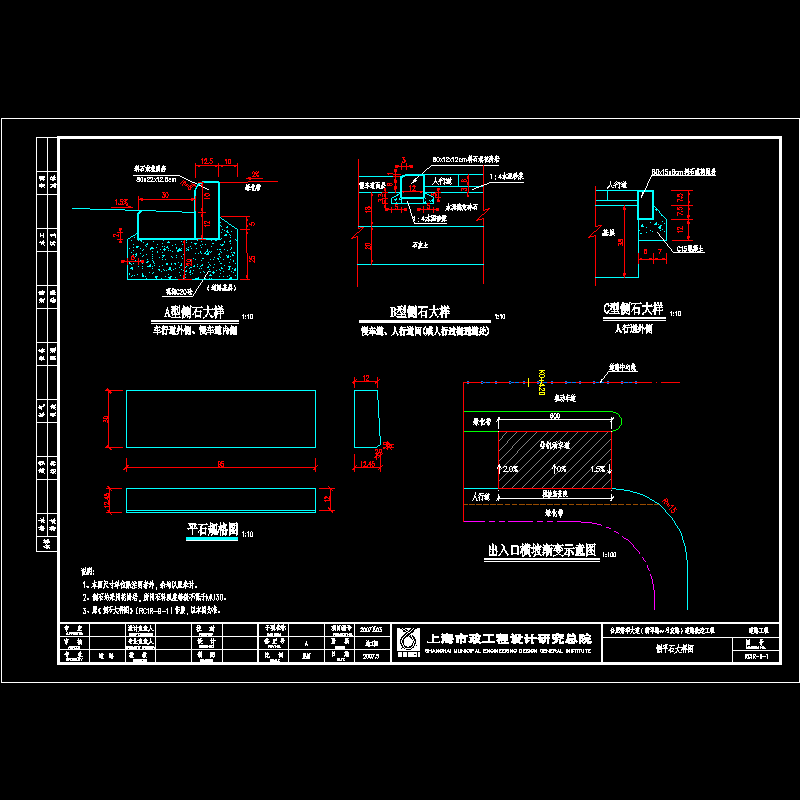

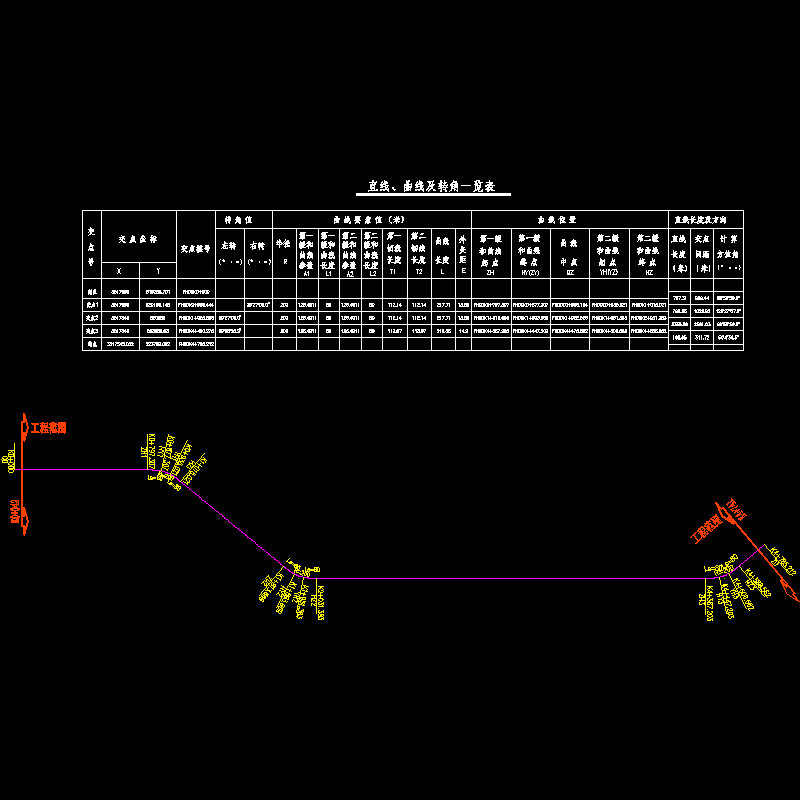

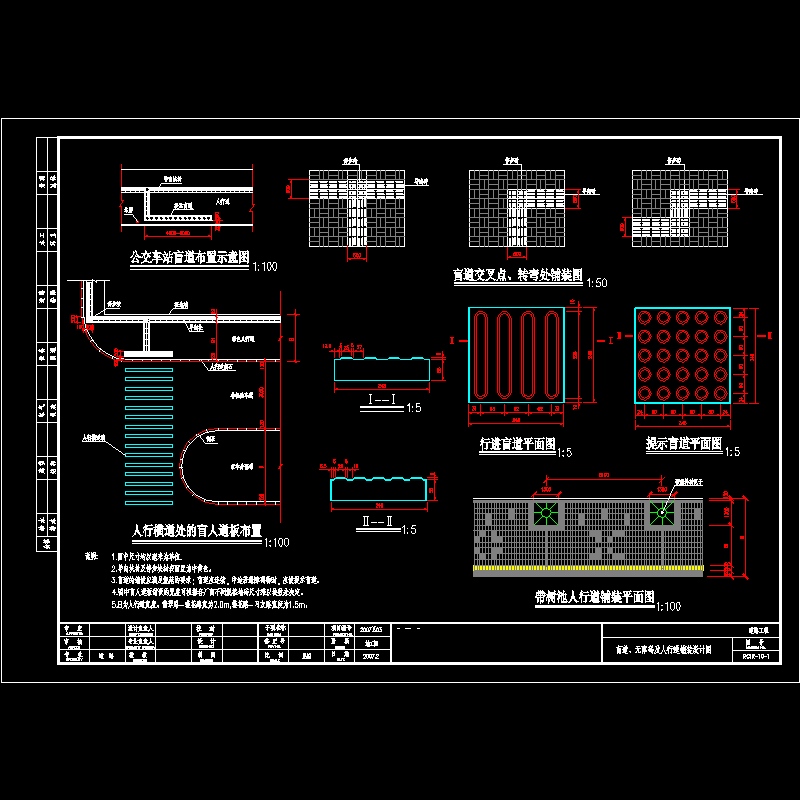

道路等级：城市道路I级主干路 　　道路建设性质：改（扩）建 　　计算行车速度：60Km/h 　　路面类型：机动车道和非机动车道均采用沥青砼路面 　　路面设计年限：15年 　　路面设计标准轴载：机动车道为BZZ-100，非机动车道为BZZ-60 　　最大设计纵坡：1.47％，最小设计纵坡：0.4% 　　该资料包含以下： 　　1、资料目录－1张 　　2、线位设计图－1张 　　3、平面设计图－14张 　　4、纵断面设计图－8张 　　5、标准横断面设计图－2张 　　6、路面结构设计图－1张 　　7、老路加罩路面结构设计图－1张 　　8、施工横断面设计图－21张 　　9、侧平石大样图－1张 　　10、盲道、无障碍及人行道铺装设计图－1张 　　11、水泥混凝土板块处理设计图－5张 　　12、水泥混凝土路面与沥青路面相接设计图－1张 　　13、设传力杆缩缝设计图－1张 　　14、横向施工缝设计图－1张 　　15、箍筋式胀缝设计图－1张 　　16、设传力杆胀缝设计图－1张 　　17、拉杆式纵缝设计图－1张 　　18、水泥混凝土板双层加固钢筋网设计图－1张 　　19、锐角板块角隅钢筋网加固设计图－2张 　　20、错缝防裂钢筋设计图－1张 　　21、进水口加固钢筋设计图－1张 　　22、路基设计图－1张 　　23、水泥混凝土板块位置示意图－18张 　　24、超高设计图－1张 　　25、新老路基拼接设计图－2张 　　26、繁华大道与叠障路交叉口竖向设计图－1张 　　27、繁华大道与松谷路交叉口竖向设计图－1张 　　28、繁华大道与莲花路交叉口竖向设计图－1张 　　29、繁华大道与天都路交叉口竖向设计图－1张 　　30、繁华大道与玉屏路交叉口竖向设计图－1张 　　31、繁华大道与始信路交叉口竖向设计图－1张 　　32、土石方数量表－9张 　　33、工程数量表－1张 　　共有图纸106张
