城市景观大道电力工程CAD施工大样图设计15张

附件详情

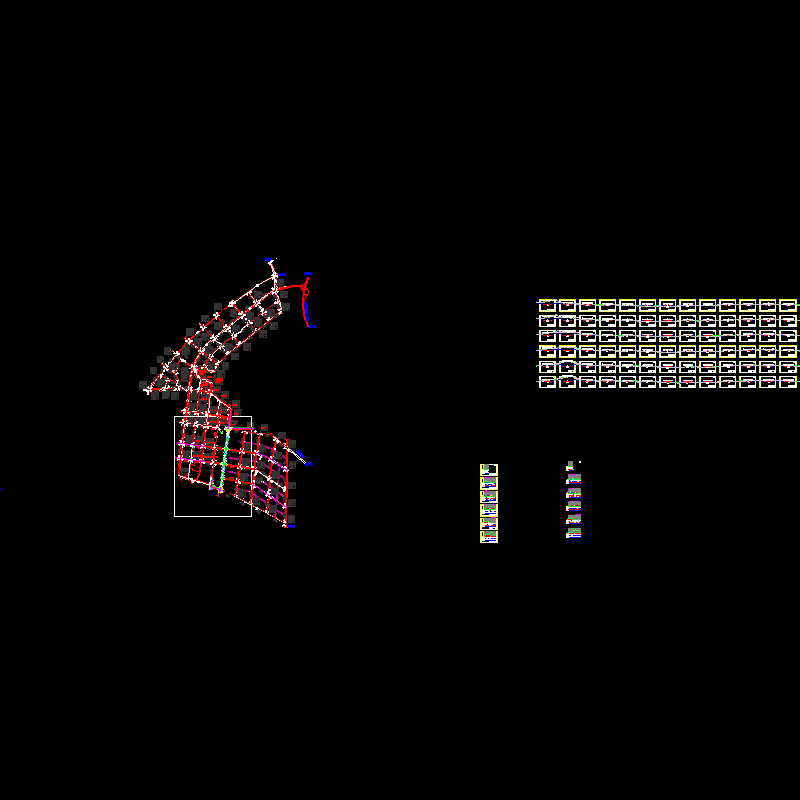

本图纸为城市景观大道电力工程施工图设计，共计15张，主要内容包括电力平面图，预制U型槽（1.2mx1.0m）大样图，电力排管敷设大样图，电力连接浅井结构图，加金属边框井盖板图以及管线标准横断面图等。
……
设计内容：
综合分析与考虑该片区域的电力负荷增长速度同增长空间，电缆敷设时对路径的适应性（地下障碍物：涵洞，其他管线等），以及对地面美观的影响等诸多因素，并根据当地业主要求及相关规范、技术，本次电力通道主要采用预制电力U型槽，尺寸WxH：1.2mx1.0m，在人行道内道路双距侧离人行道内侧路缘石6m处布设。设计使用年限为50年，结构安全等级为二级。
……
电力电缆沟技术说明：
（1）该项目电力规模暂定为10kV及以下，电力电缆沟采用混凝土U型槽，建筑结构形式为暗沟，盖板表面为青石板，设计沟底高程为人行道路面下1.35米。
（2）工程设计电缆沟支架为双侧对称布置，采用整体式高强度玻璃钢复合电缆支架。支架水平间距为1.0米，支架预埋件需与槽内预埋件可靠焊接。
（3）电缆沟采用钢筋混凝土盖板，每块宽0.5米，每隔15米或道路交叉口、T型接口处留四个活动盖板，活动盖板做法具体见加金属边框井盖板图，电缆沟活动盖板上做上"电力"标志；固定盖板接缝处用1:2.5水泥砂浆堵抹严密，单块盖板重量不宜超过50kg。
（4）电力浅沟设计桩号与道路桩号一致，纵向坡度与道路纵坡保持一致。
（5）电缆沟接地做法详见大样图。电缆沟盖板前必须将沟内清扫干净，验收后加盖封隙。
……
共15张，编制于2015年。
