钢筋混凝土简支板边板钢筋构造节点CAD详图纸设计

(二)上部行车道板汽车荷载横向分配系数,跨中采用铰接板梁法理论计算,支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。   (三)对于同一跨径、斜度及相同汽车荷载等级,中板取不同桥面宽度引起最大的横向分布系数值作为控制设计值,边板取不同桥面宽度引起的横向分布系数值作为控制设计值。   (四)运营状态下板梁按预制板、铰缝和50mm厚现浇整体化混凝土层共同参与结构受力进行设计。   (五)采用较宽而深的铰缝,铰缝内配置钢筋并与预制板的伸出钢筋绑扎在一起,在铰缝上缘将相邻板伸出的钢筋相焊接,以防铰缝开裂、渗水和板体外爬等弊病。   (六)预制板板顶面应设置U型剪力钢筋,浇筑时与顶板钢筋固定牢靠。   (七)桥面铺装:分为二层,下层为100mm现浇C40防水混凝土,上层为100mm沥青混凝土。抵抗斜板负弯矩的角隅钢筋设置在现浇防水混凝土层内。

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

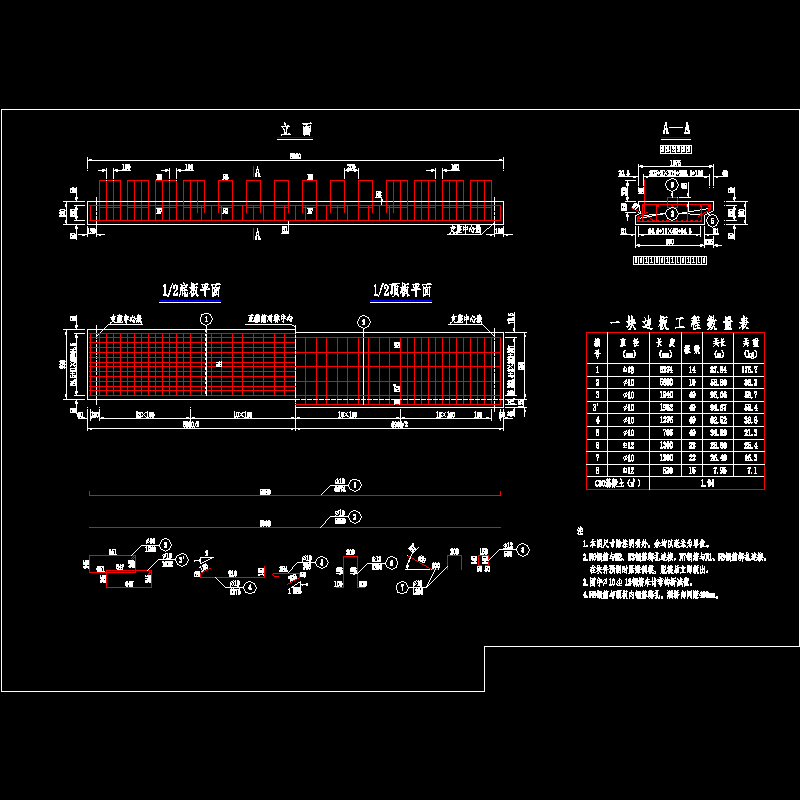

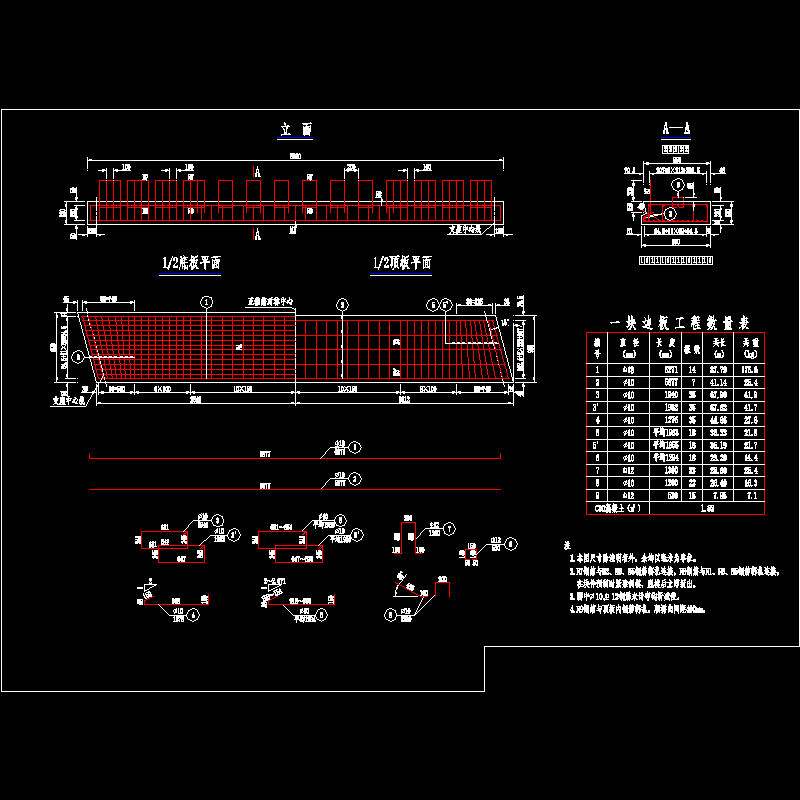

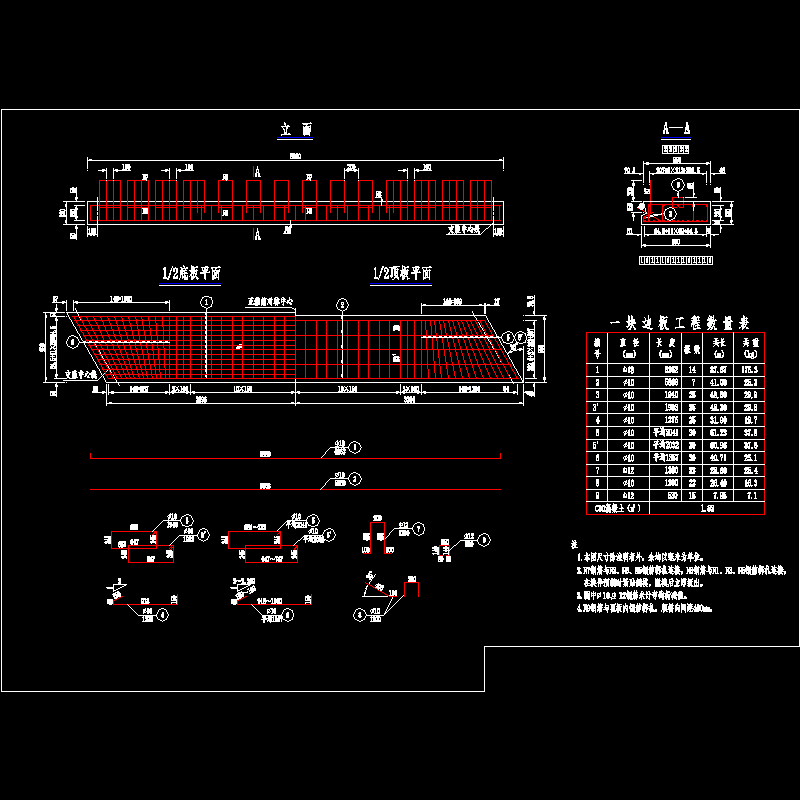

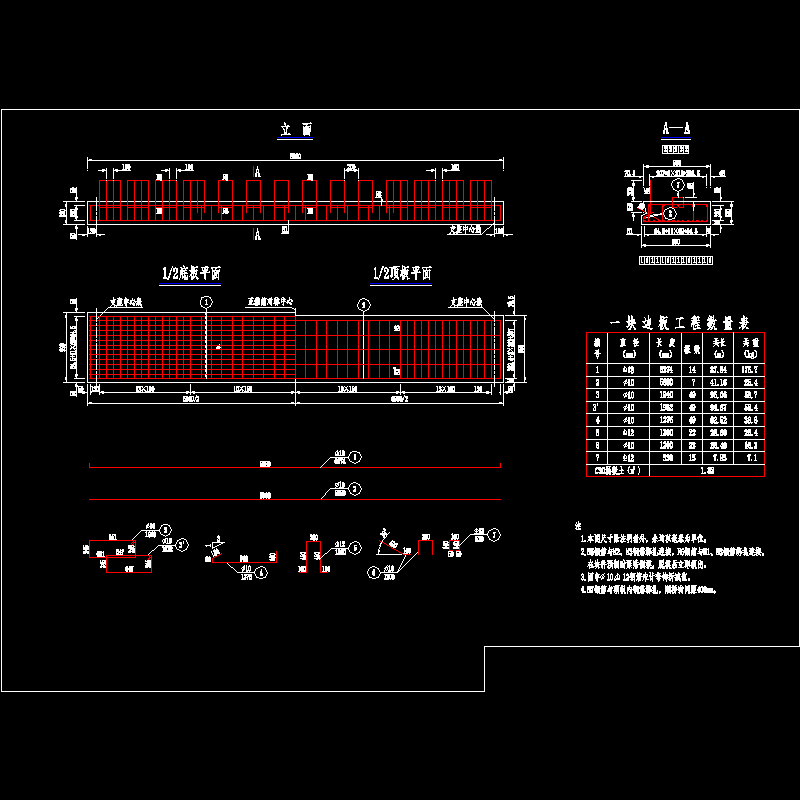

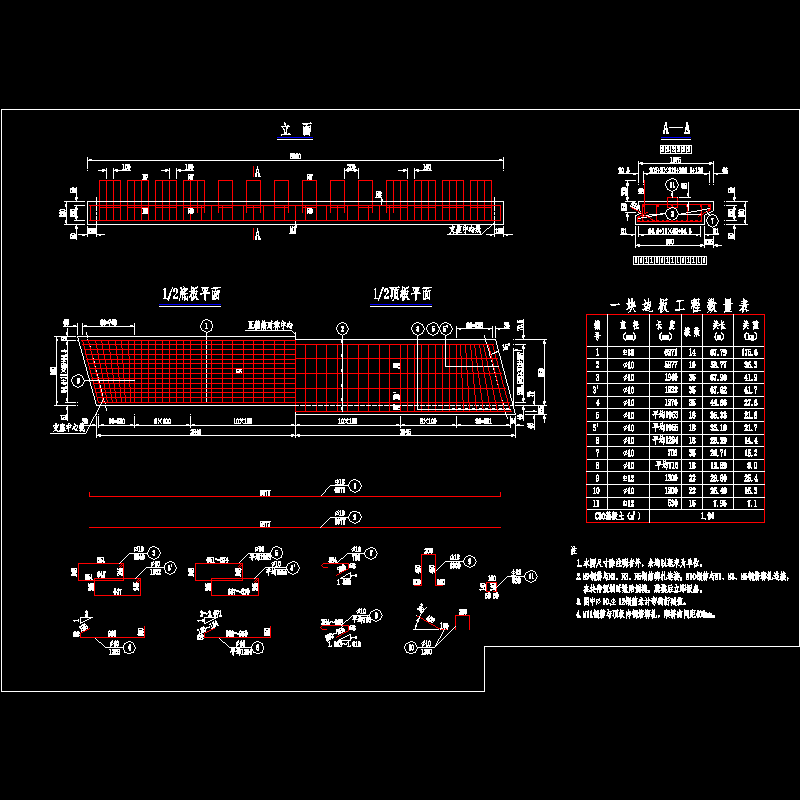

  • 14边板钢筋构造(c=0、α=0°).dwg
    14边板钢筋构造(c=0、α=0°).dwg
  • 15边板钢筋构造(c=0、α=15°).dwg
    15边板钢筋构造(c=0、α=15°).dwg
  • 16边板钢筋构造(c=0、α=30°).dwg
    16边板钢筋构造(c=0、α=30°).dwg
  • 17边板钢筋构造(c=125mm、α=0°).dwg
    17边板钢筋构造(c=125mm、α=0°).dwg
  • 18边板钢筋构造(c=125mm、α=15°).dwg
    18边板钢筋构造(c=125mm、α=15°).dwg
  • 19边板钢筋构造(c=125mm、α=30°).dwg
    19边板钢筋构造(c=125mm、α=30°).dwg
  • 20边板钢筋构造(c=250mm、α=0°).dwg
    20边板钢筋构造(c=250mm、α=0°).dwg
  • 21边板钢筋构造(c=250mm、α=15°).dwg
    21边板钢筋构造(c=250mm、α=15°).dwg
  • 22边板钢筋构造(c=250mm、α=30°).dwg
    22边板钢筋构造(c=250mm、α=30°).dwg
  • 23边板钢筋构造(c=375mm、α=0°).dwg
    23边板钢筋构造(c=375mm、α=0°).dwg
  • 24边板钢筋构造(c=375mm、α=15°).dwg
    24边板钢筋构造(c=375mm、α=15°).dwg
  • 25边板钢筋构造(c=375mm、α=30°).dwg
    25边板钢筋构造(c=375mm、α=30°).dwg
以上是部分截图,请下载附件后查看完整高清内容
