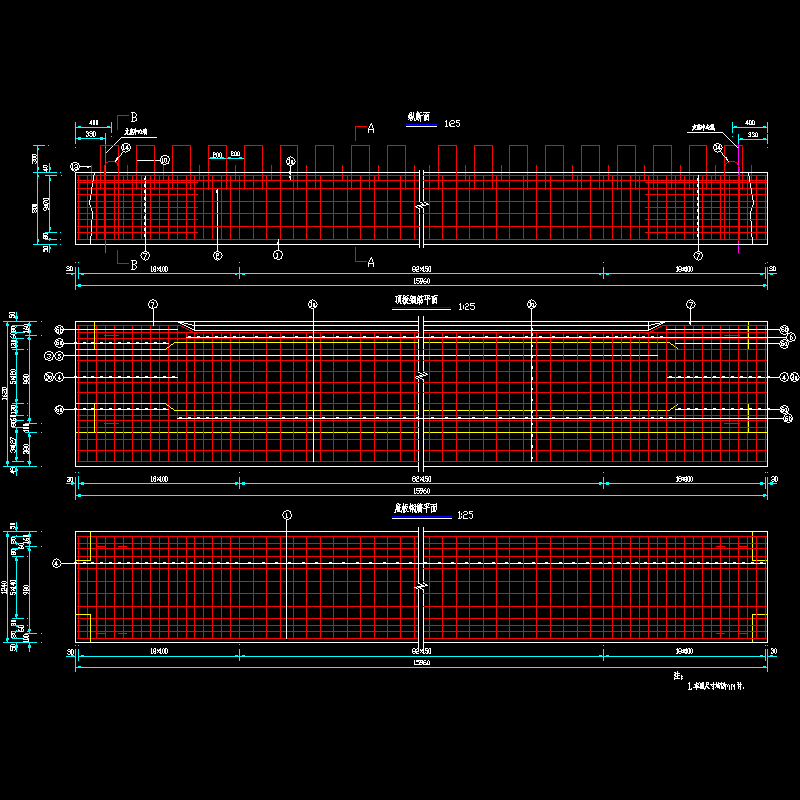

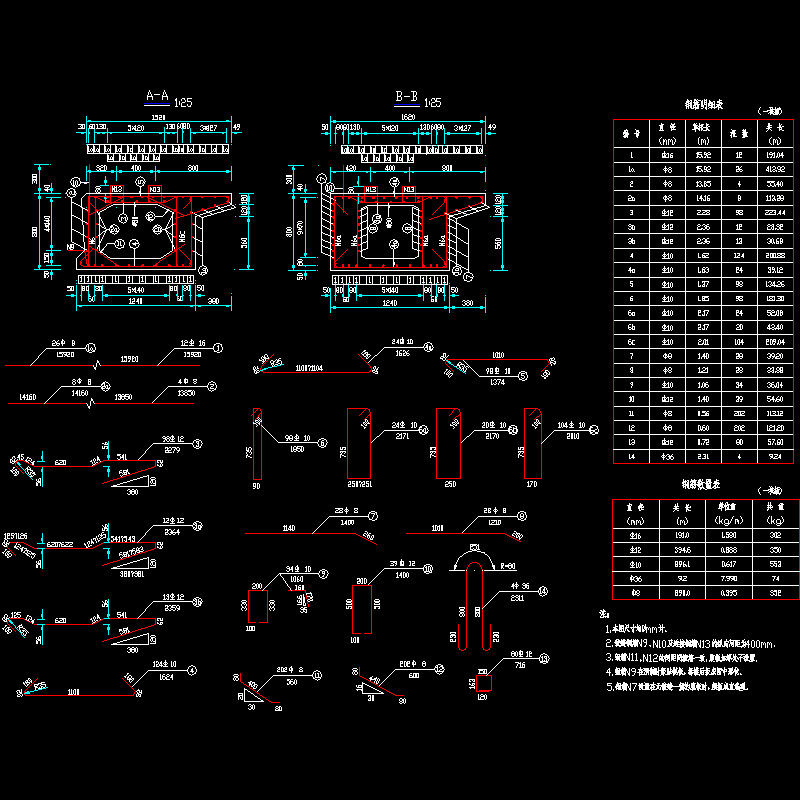

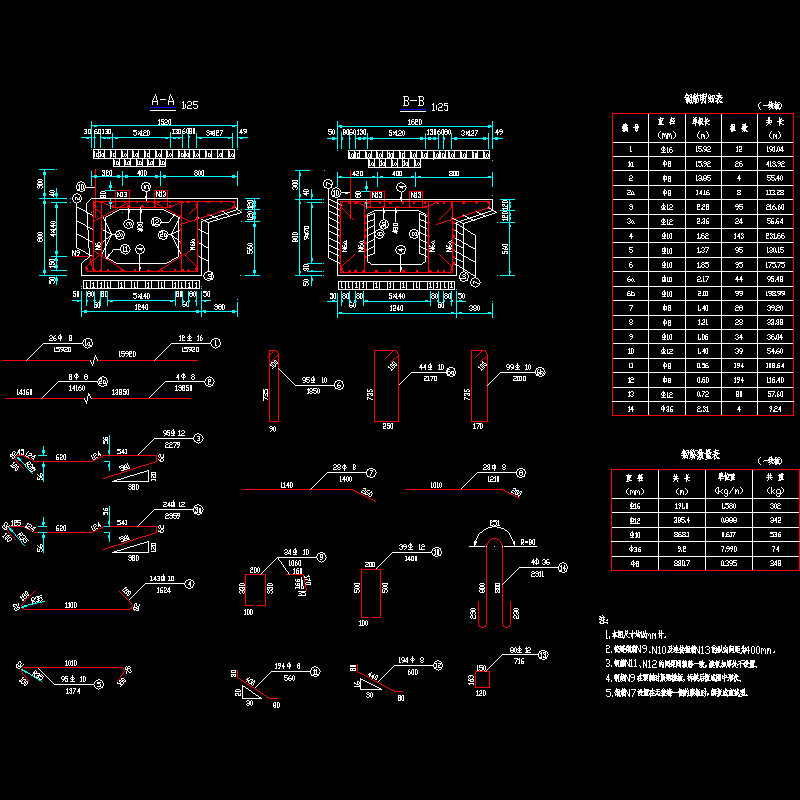

16m后张法预应力混凝土简支板边板普通钢筋构造节点CAD详图纸设计

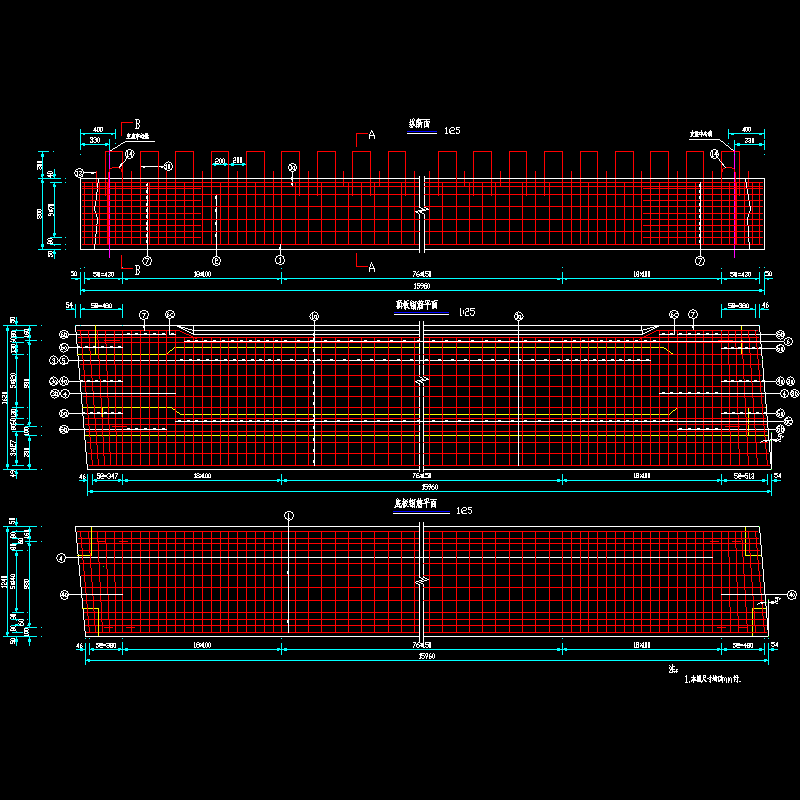

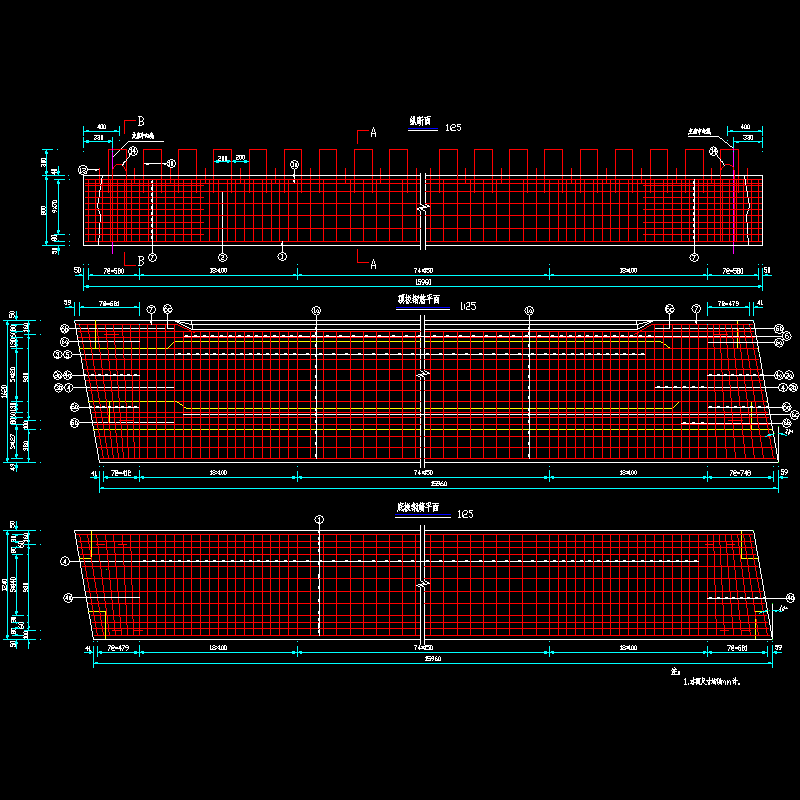

1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。 　　2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数按铰接板法计算，并采用空间结构计算软件校核。 　　3、设计参数 　　（1）混凝土：重度γ=26.0kN/立方米,弹性模量Ec=3.25×104MPa。 　　（2）预应力钢筋：弹性模量Ep=1.95×105MPa，松弛率ρ=0.035，松弛系数ξ=0.3。 　　（3）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。 　　（4）竖向梯度温度效应：按《公路桥涵设计通用规范》（JTG D60—2004）规定取值。 　　含各种角度斜桥板
