6层框架结构厂房综合楼结构施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：筏形基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：8度抗震
  • 风压：0.30kN/平方米
  • 雪压：0.30kN/平方米
  • 参考图纸：10张
  • 设计年代：近代

附件详情

该项目是厂房综合楼项目，6层(局部7层)，混凝土框架结构，采用带柱墩筏板基础，基础设计等级为丙级，抗震设防烈度为8度。

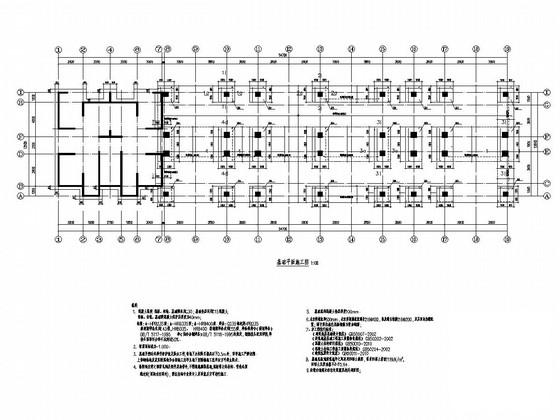

该资料包含：结构设计总说明，基础图，基础详图，柱子 平面布置图 ，梁平法施工图，楼板施工图，楼梯图等共计10张图。
分享投稿时间：近几年

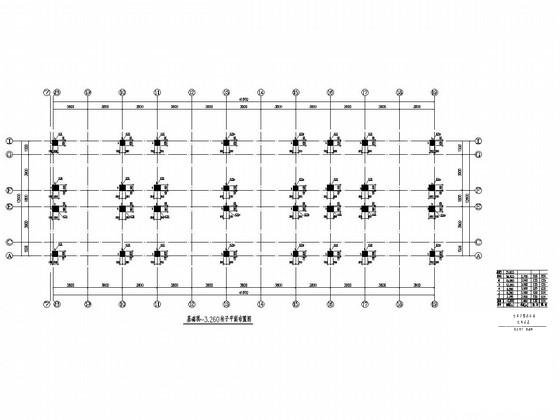

基础顶~3.260柱子平面布置图

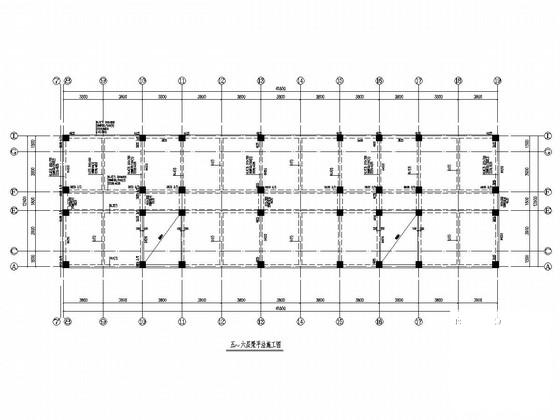

五~六层梁平法施工图

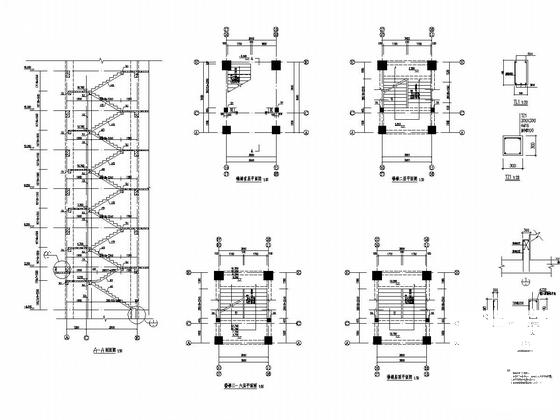

楼梯图

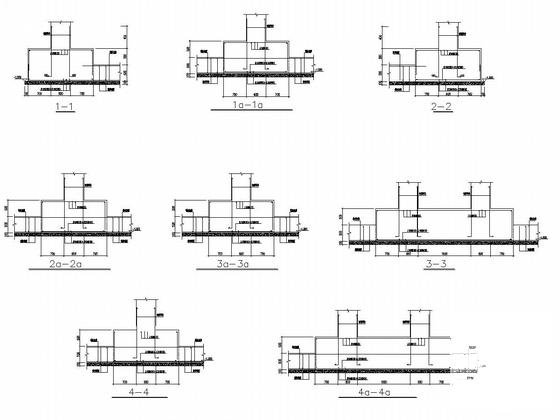

基础详图

二~六层楼板施工图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
