5层框架结构第七小学教学综合楼结构施工大样图

附件详情

该项目是小学教学综合楼项目，五层框架结构，建筑设计面积：2590.62平方米，占地面积：515.89平方米，建筑高度：18.45m，该项目采用机械钻孔灌注桩，桩基设计等级为丙级，抗震设防烈度为6度。

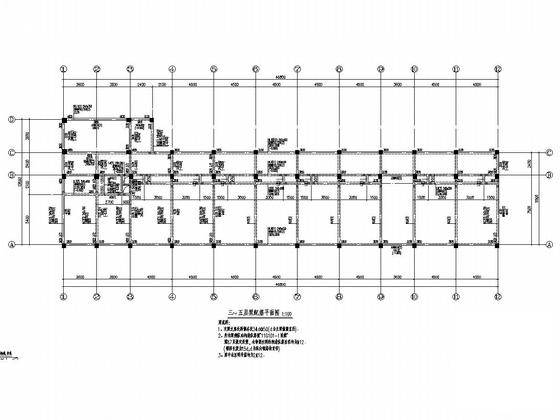

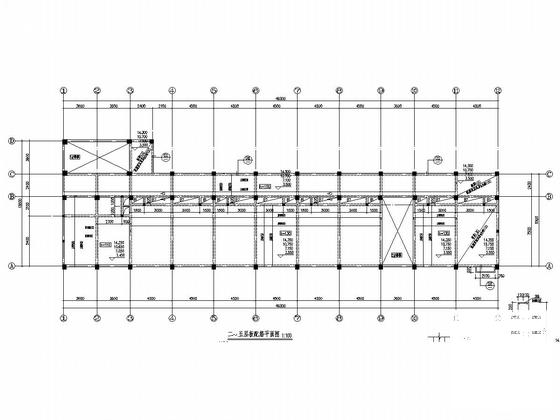

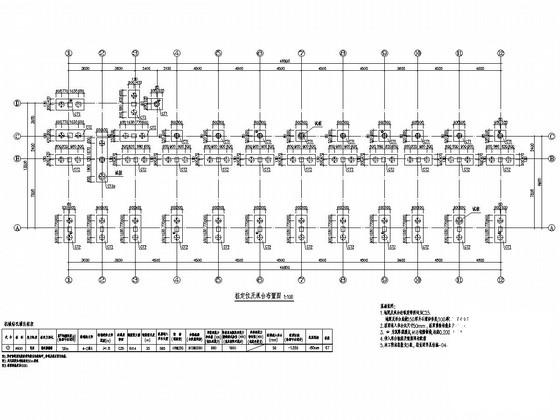

结构专业该资料包含：结构设计总说明，桩定位及承台布置图，基础详图、柱配筋表，基础梁配筋平面图，各层梁配筋图，板配筋图，楼梯图等共计14张图。

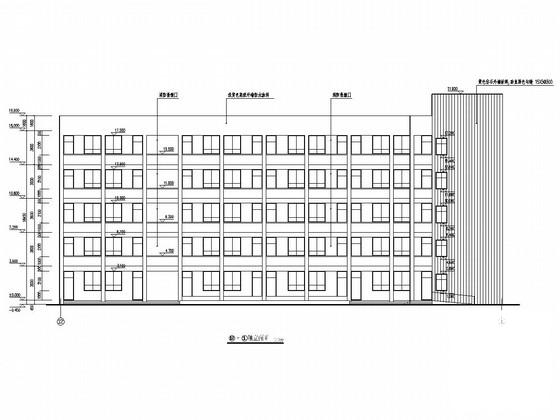

建筑专业该资料包含：建筑设计说明，建筑节能设计说明专篇，平面图，立面图，剖面图，教室大样图 卫生间大样图 门窗统计表，楼梯大样图 节点大样图，共计12张图。
分享投稿时间：近几年3月。
