悬索桥施工CAD图纸(索塔上横梁支架图纸)

榔坪隧道进口施工便道布置图   榔坪隧道进口出渣便道、Ⅰ区场地布置平面图   Ⅰ区场地布置图   榔坪隧道出口施工便道及Ⅱ、Ⅲ区场地布置平面图   Ⅱ区场地布置图   Ⅲ区场地布置图   斜拉桥恩施侧(Ⅳ区)场地布置图   Ⅳ区场地布置平面图   宜昌侧T梁预制场布置平面图   恩施侧T梁预制场布置图   恩施侧钢管桩支撑龙门轨道布置图   宜昌侧龙门吊构造造图   恩施侧龙门吊构造图   引桥墩盖梁支架图   过渡墩墩帽支架图   边跨现浇段支架图   索塔下横梁支架图   索塔上横梁支架图   主梁0#块现浇支架图   牵引式挂篮横断面图   牵引式挂篮侧面图

以下是附件的其中一部分截图,共21张,您也可以 搜索 更多您想要的资源

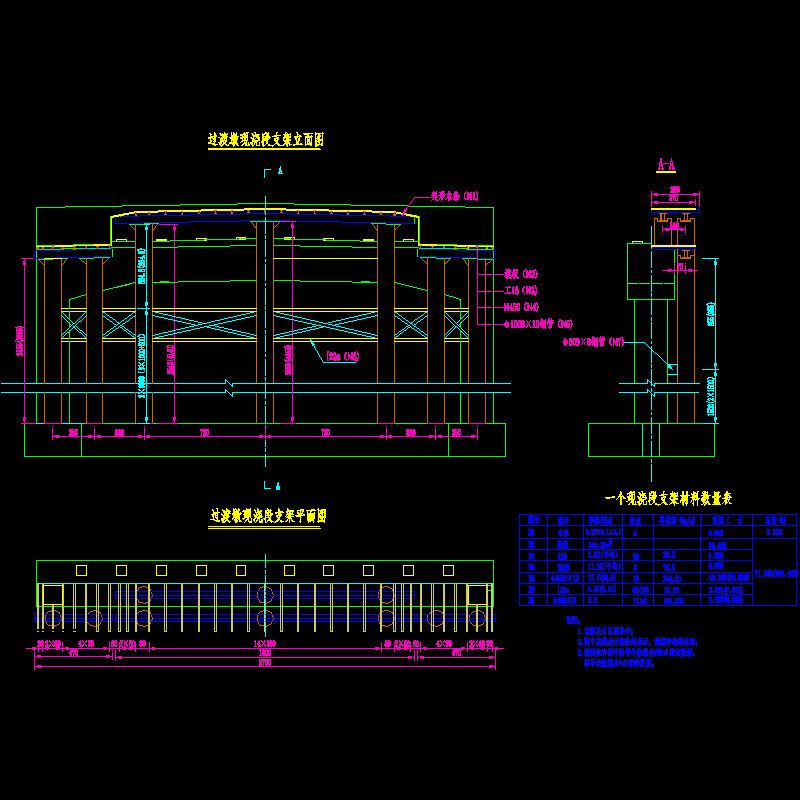

  • 015过渡墩墩帽支架图.dwg
    015过渡墩墩帽支架图.dwg

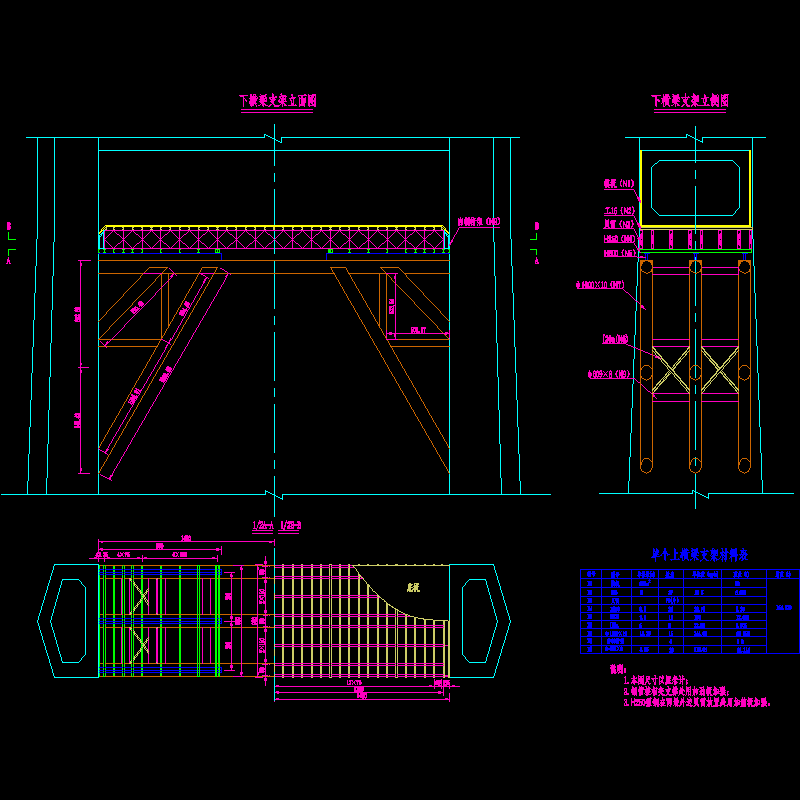

  • 017下横梁支架.dwg
    017下横梁支架.dwg

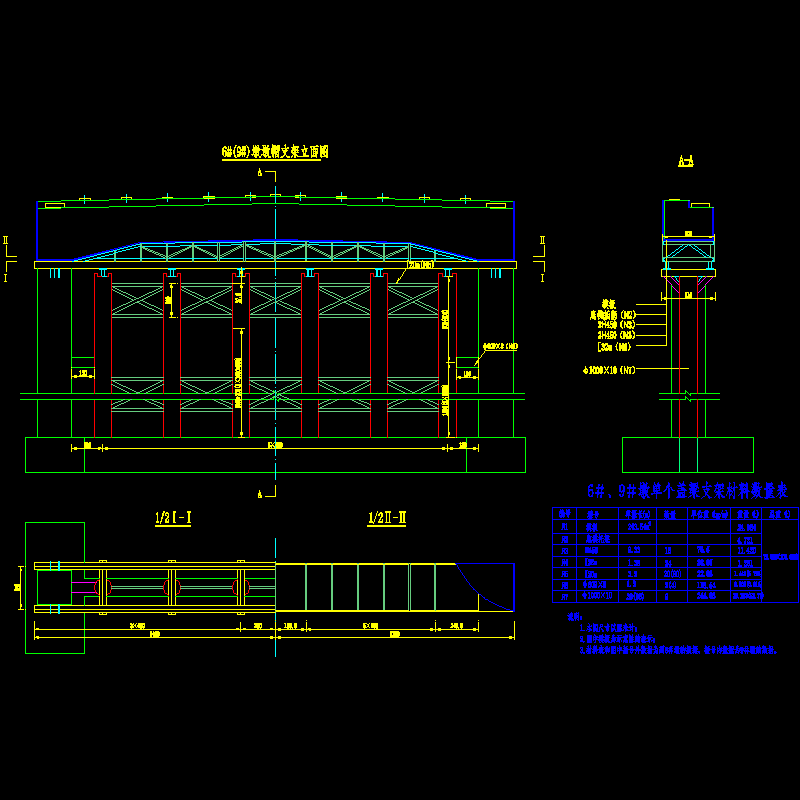

  • 016边跨现浇段支架.dwg
    016边跨现浇段支架.dwg

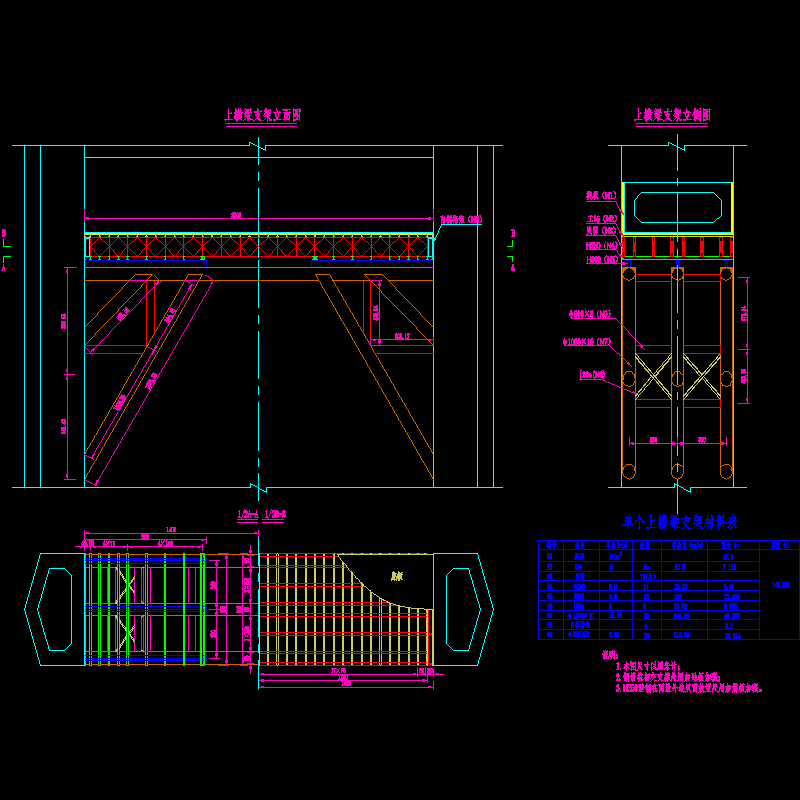

  • 018上横梁支架.dwg
    018上横梁支架.dwg

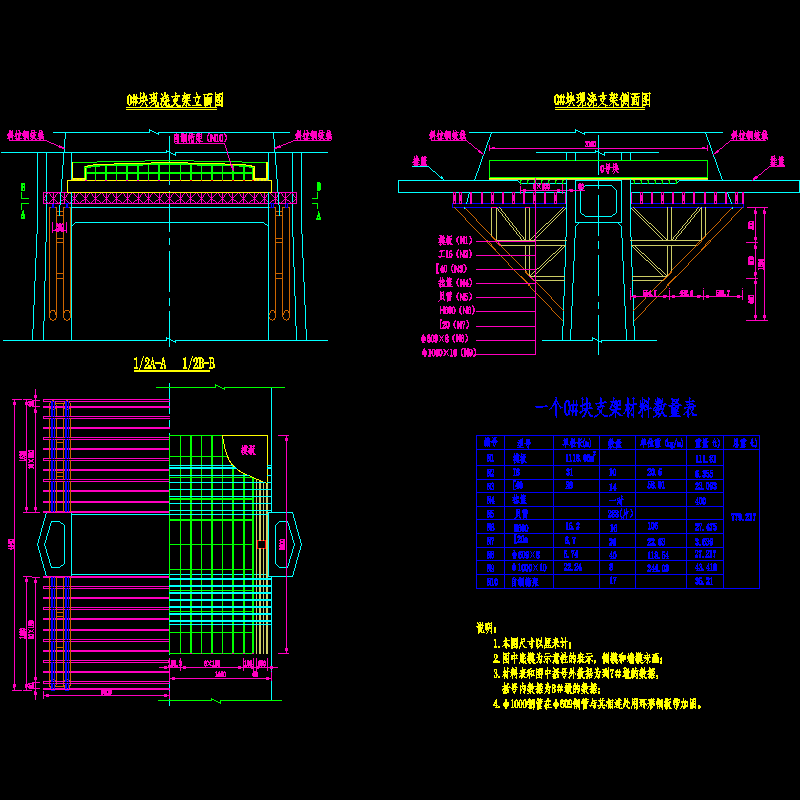

  • 019 0#支架图.dwg
    019 0#支架图.dwg
  • 020牵索式挂篮横断面图.dwg
    020牵索式挂篮横断面图.dwg
  • 021牵索式挂篮侧面图.dwg
    021牵索式挂篮侧面图.dwg
  • 012宜昌侧龙门图.dwg
    012宜昌侧龙门图.dwg
  • 001榔坪隧道进口施工便道布置图.dwg
    001榔坪隧道进口施工便道布置图.dwg
  • 002榔坪隧道进口出渣便道、Ⅰ区场地布置平面图.dwg
    002榔坪隧道进口出渣便道、Ⅰ区场地布置平面图.dwg
  • 003i区场地布置图.dwg
    003i区场地布置图.dwg
  • 004榔坪隧道出口施工便道及Ⅱ、Ⅲ场地布置平面图.dwg
    004榔坪隧道出口施工便道及Ⅱ、Ⅲ场地布置平面图.dwg
  • 005Ⅱ区场地布置图.dwg
    005Ⅱ区场地布置图.dwg
  • 006Ⅲ区场地布置图.dwg
    006Ⅲ区场地布置图.dwg
  • 007斜拉桥恩施侧(Ⅳ区)场地布置图.dwg
    007斜拉桥恩施侧(Ⅳ区)场地布置图.dwg
  • 008Ⅳ区场地布置图.dwg
    008Ⅳ区场地布置图.dwg
  • 009宜昌侧t梁预制场布置平面图.dwg
    009宜昌侧t梁预制场布置平面图.dwg
  • 010恩施侧t梁预制场布置图.dwg
    010恩施侧t梁预制场布置图.dwg
  • 011恩施侧钢管桩支撑龙门轨道布置图.dwg
    011恩施侧钢管桩支撑龙门轨道布置图.dwg
  • 013恩施侧龙门图(修改).dwg
    013恩施侧龙门图(修改).dwg
  • 014引桥墩盖梁支架.dwg
    014引桥墩盖梁支架.dwg
以上是部分截图,请下载附件后查看完整高清内容
