3层框架结构仓库结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目为安徽某仓库,地上三层,建筑设计结构形式为现浇钢筋混凝土框架结构,基础为柱下独立基础,6度设防。
该资料包含:结构设计总说明、基础 平面布置图 及结构详图、柱平法施工图、梁平法施工图、板配筋图、 楼梯详图 等共11张图纸。

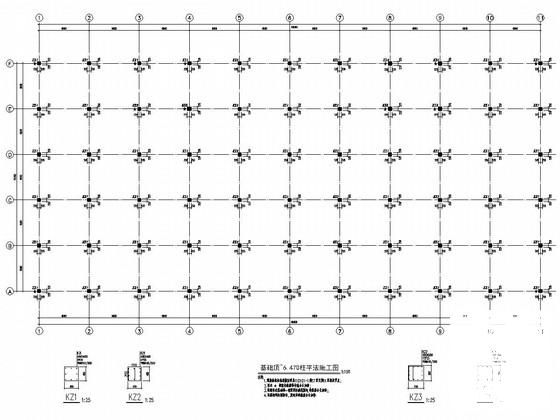

基础顶~6.470柱平法施工图

-0.200梁平法施工图

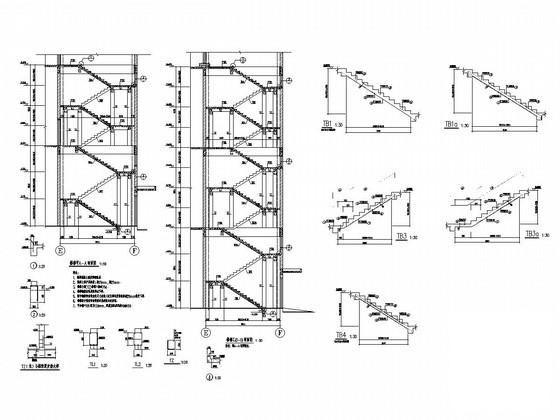

楼梯甲乙结构详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

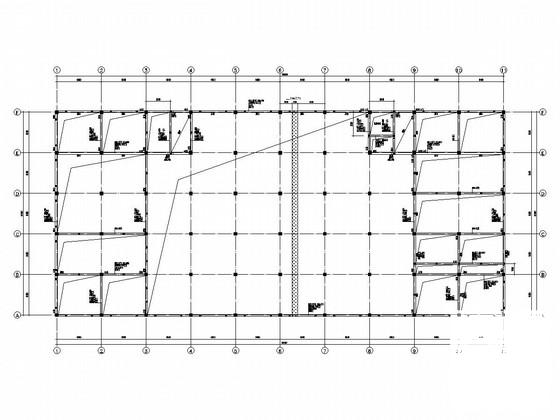

  • 框架结构仓库 - 1
    框架结构仓库 - 1

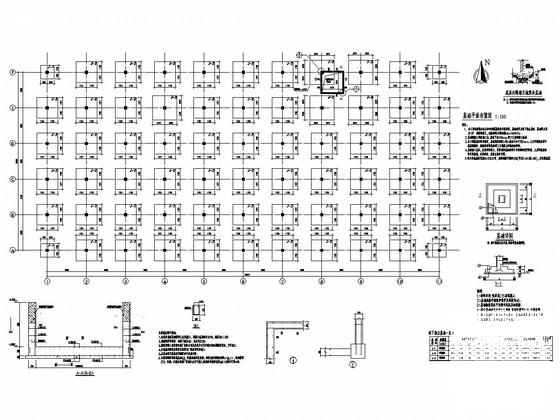

  • 框架结构仓库 - 2
    框架结构仓库 - 2
  • 框架结构仓库 - 3
    框架结构仓库 - 3
  • 框架结构仓库 - 4
    框架结构仓库 - 4
以上是部分截图,请下载附件后查看完整高清内容
