单层框架结构机修仓库结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目是污水处理厂机修仓库项目,单层框架结构,该资料包含:基础施工图,梁结构平面图,柱结构平面图,屋板结构平面图,共计3张图。
分享投稿时间:近几年11月。

梁柱结构平面图

屋板结构平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

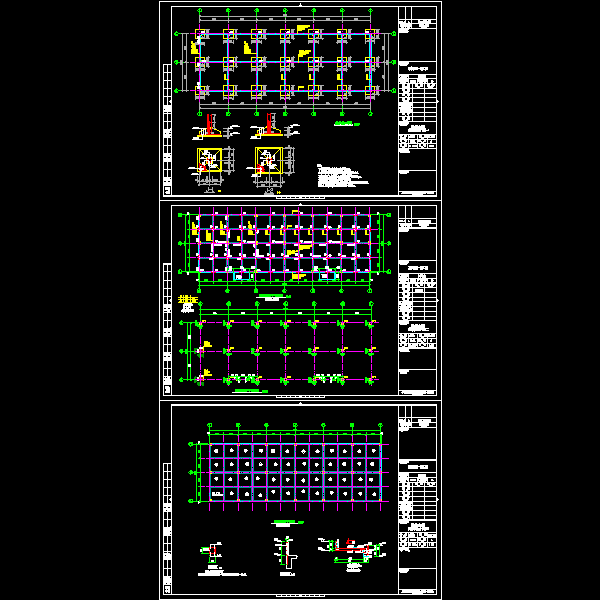

  • 单层框架结构机修仓库结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
