15米跨单层门式刚架机修车间建筑结构施工图纸

附件详情

某门式刚架机修车间建筑结构图
该资料为：某门式刚架机修车间建筑结构图
该项目为机修车间，拟建场地位于镇，南侧。主体结构为门式刚架，平面轴线尺寸60.00mx15.00m，室内外高差150mm，结构总高度为10.150m。
车间内布置一台20t/5t桥式起重机，跨度13.5m，轨顶标高7.000m。
基本风压：Wo=0.55kN/平方米
基本雪压：So=0.30kN/平方米
抗震设防烈度：7度
该资料包含：

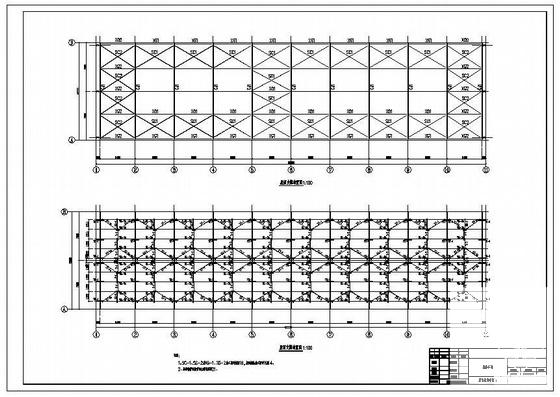

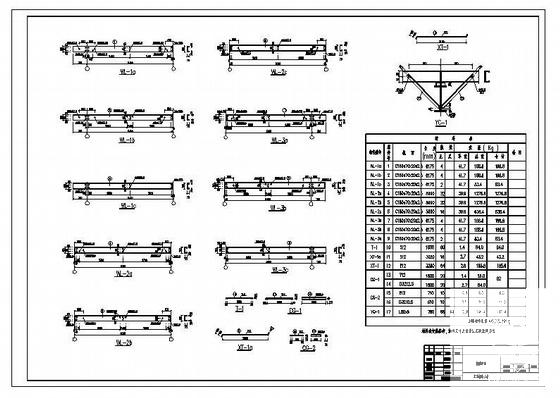

建筑设计说明及工程做法、平面布置图、立面图、剖面图、屋面排水图、地基处理边界及桩位布置图、结构设计总说明、基础及锚栓平面布置图、基础大样、刚架及吊车梁 平面布置图 、屋面结构布置图、墙面结构布置图、屋面檩条大样、墙面檩条大样、墙面檩条材料表、屋面水平支撑及系杆详图、柱间支撑详图、GJ1施工图、抗风柱施工图、连接节点大样、吊车梁连接节点大样共23张图纸。
