21米跨单层门式刚架车间建筑结构施工图纸(8度抗震)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:排架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:21m
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

唐山某21米跨车间建筑结构图
该资料包含:

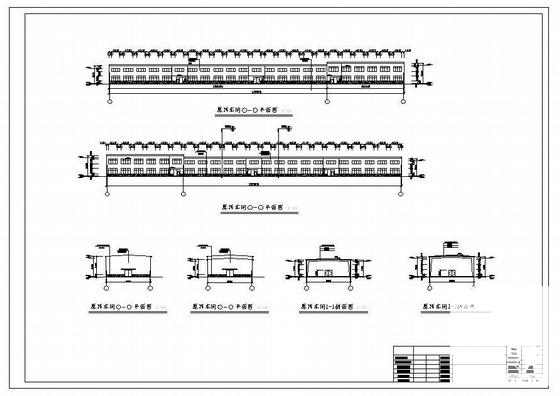

1.建筑图:建筑说明、总平面图、平面图、屋顶平面图、立、剖面图、门窗表及门窗详图、 节点详图

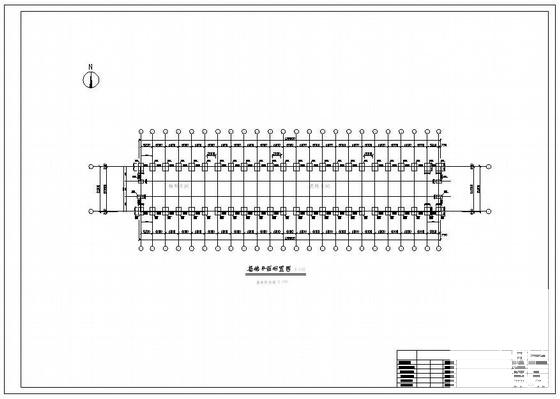

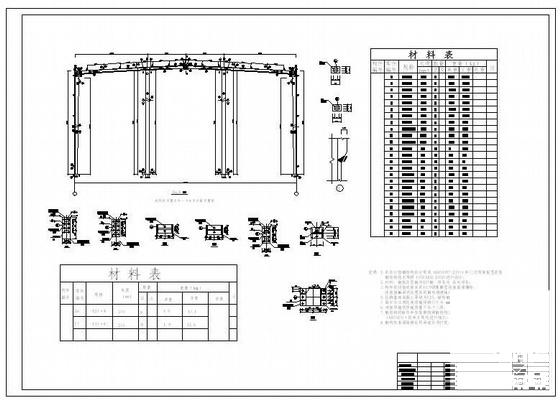

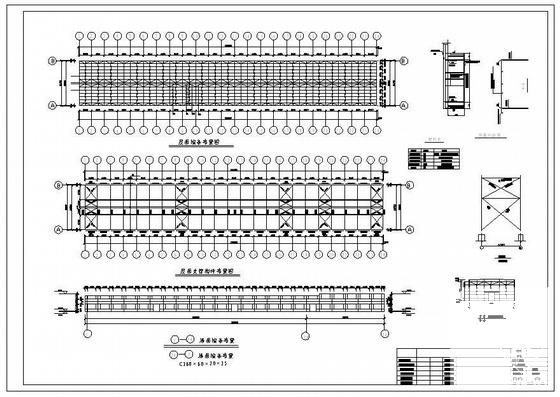

2.结构图: 结构施工图 总说明及资料目录、基础 平面布置图 、基础详图、钢架图、屋面及柱间支撑布置图屋面檩条布置图、墙梁及拉条布置图。
