2层会展中心采暖空调施工设计图纸
- 设计详细说明：有
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 设计内容：空调,通风,采暖,防排烟,冷热源
- 冷热源：市政热网,电动压缩式冷水机组
- 空调系统：全空气系统
- 采暖系统：散热器供暖,热空气幕
- 送风方式：喷口送风
- 项目所在地：黑龙江
附件详情
本图纸为牡丹某会展中心采暖空调施工图纸，本建筑地下室换热站负担会展中心,文化交流中心和服务中心冬季空调及采暖负荷.该项目采用散热器采暖,下供下回同程式系统.地下室采用上供下回单管顺流式系统.大空间展厅采用远程投射喷口送风,夏季送风投射角度为上倾15°,冬季送风投射角度为下倾30°,空调机组水系统为双管制,为冷热水共用管道系统,必须选择具有阻垢,除垢功能的选择水处理设备防止和减缓对设备的腐蚀.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

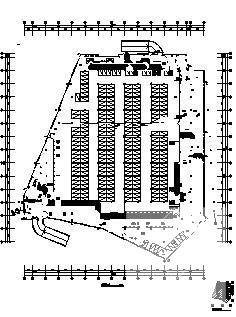

采暖设计图纸 - 1 -

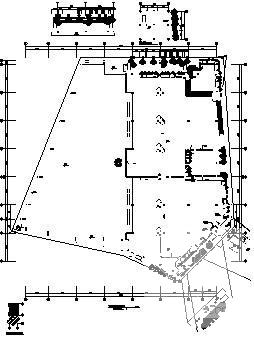

采暖设计图纸 - 2 -

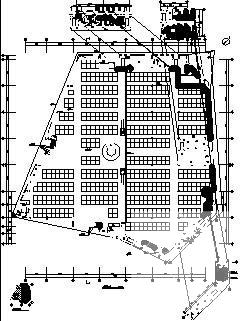

采暖设计图纸 - 3 -

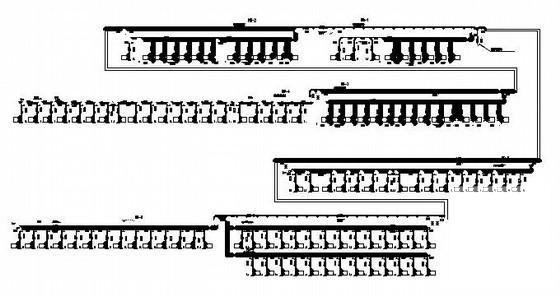

采暖设计图纸 - 4
