2层1000t自来水厂工程设计施工大样图

  • 建筑类别:办公,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 参考图纸:43张
  • 设计年代:近代

附件详情

某1000t自来水厂工程设计图
该资料为:某1000t自来水厂工程设计图
该资料包含:
设计总说明
反应沉淀池设计图:
反应沉淀池工艺设计图、反应沉淀池结构图、平面图及剖面图、斜壁及平台板配筋图、池体配筋图、墙管、法兰制作安装图、钢梯、栏杆及预埋件、斜管支架安装图共8张图纸;
工艺流程:
工艺流程图、厂区生产工艺管道主要材料表共1张图纸;
管理房土建结构图:
管理房平面布置图、管理房屋面平面图、门窗尺寸表、加矾系统图及材料表、管理房基础平面图、剖视图、设计总说明及建筑一览表、栏杆大样图、管理房各立面图、管理房楼板配筋图、管理房屋面楼板配筋图、管理房屋面斜板结构图、楼梯结构图、配筋图、管理房给排水平面布置图、卫生间大样图及卫生间布置图、给水系统图、排水系统图、管理房接地体 平面布置图 、配电系统及配电主要材料表共7张图纸;
加药间土建结构图:
泵房、加氯间设计总说明及建筑一览表、泵房机电设备主要材料表及泵房加氯间配电材料表、加氯系统图及主要材料表、泵房、加氯间平面布置图、泵房、加氯间基础平面图、剖视图、剖面图、机座及管沟断面图、泵房、加氯间各立面图及门窗表、泵房、加氯间檐口栏杆结构图、泵房、加氯间屋面板平面图、泵房、加氯间屋面板配筋图、檐口栏杆配筋图、泵房、加氯间配电布置图及接地体平面布置图、泵房电缆布置图及配电盘基础图、配电盘基础Ⅰ-Ⅰ、Ⅱ-Ⅱ剖面图、①大样图、配电系统图共6张图纸;
净水厂厂区平面布置图:
净水厂区平面布置图、生产工艺管线平面布置图、净水厂区雨水、污水管线平面布置图、集水井、检查井详图、净水厂区挡土墙结构图、净水厂区厂区道路结构图共4张图纸;
清水池:
清水池平面图、剖面图、工程数量表、清水池顶板配筋图、清水池底板配筋图、清水池池壁及支柱配筋图共4张图纸;
重力式无阀滤池:
重力式无阀滤池工艺布置图、重力式无阀滤池结构图、钢筋表及主要材料表、各层平面图、重力式无阀滤池孔板及孔板网制作安装图、钢制支架详图及虹吸弯管大样图、辅助管线安装图、配水板及墙管详图、强制冲洗器、水位管、冲洗强度调节器详图及虹吸破坏斗装配图、墙管详图及检修孔装配图共13张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

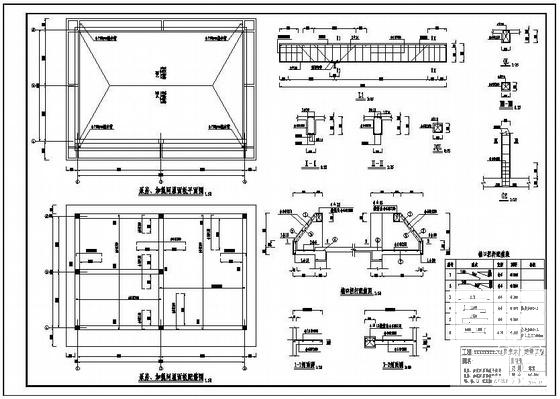

  • 施工设计大样图 - 1
    施工设计大样图 - 1

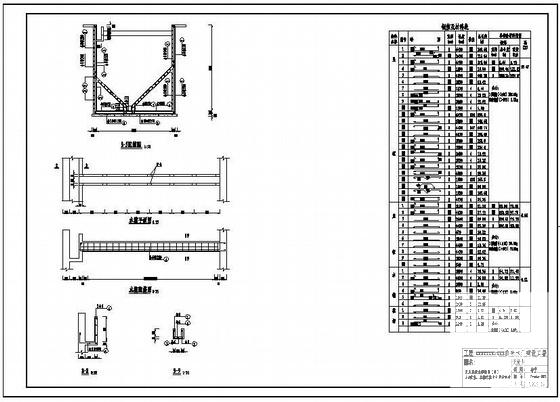

  • 施工设计大样图 - 2
    施工设计大样图 - 2

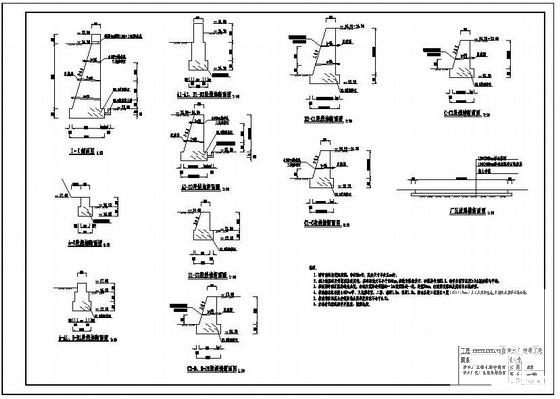

  • 施工设计大样图 - 3
    施工设计大样图 - 3

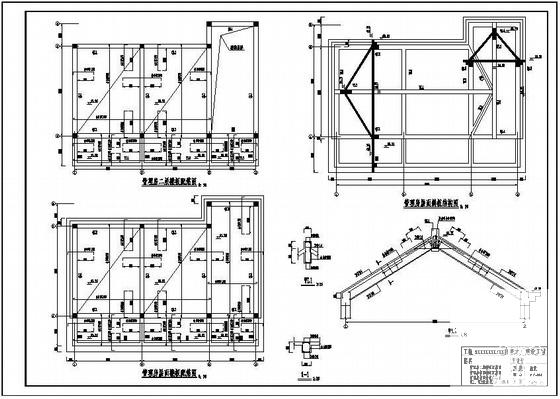

  • 施工设计大样图 - 4
    施工设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
