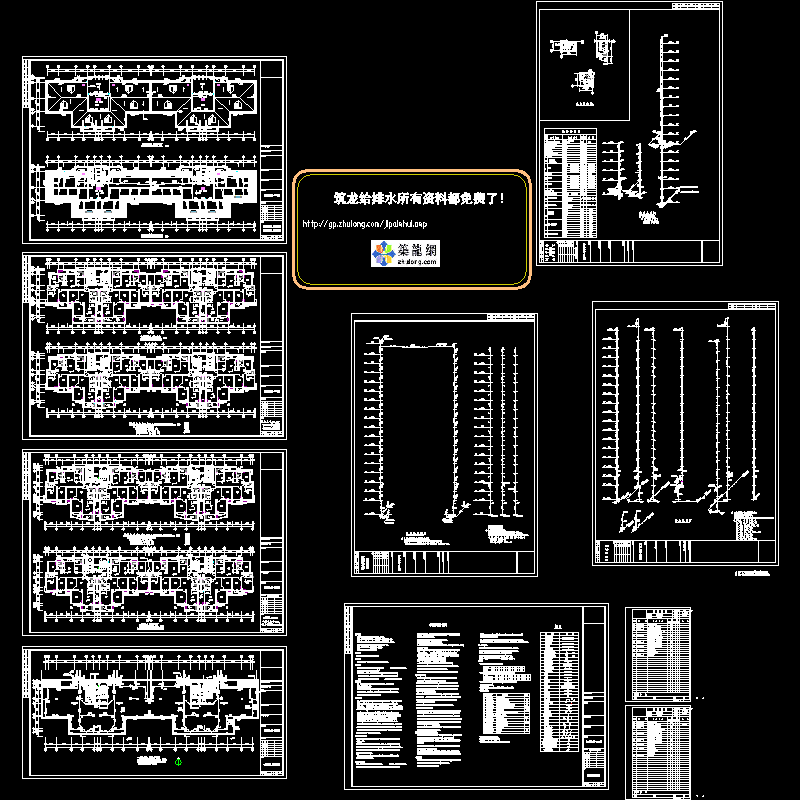

18层小区11#楼给排水CAD施工图纸.dwg

附件详情 设计范围： 　　建筑给水.建筑排水.空调冷凝水.室内消火栓系统. 　　本楼为十八层（其中一层为架空层,二层及以上为住宅）的高层住宅楼. 　　给水系统： 　　水源:由市政给水管供应本小区生活及室内外消防给水,市政给水管入口压力 0.30MPa.用水量:本楼最高日用水量 35m3/d.本楼1~6层由市政给水管直接供水,水表集中设置于一层地面水表井内，其余部分分两区:Ⅰ区7~12层,Ⅱ区13~18层,分别由无负压变频自动增压给水设备直接供水,即采用下行上给的供水方式至给水点.各用水点压力不应大于0.35mPa. 　　排水系统： 　　室内排水污.废合流,污水经化粪池处理后排入市政污水管。建筑日排放污水量按最大日生活给水量90％计算。该项目雨、污分流排放,屋面雨水设雨水斗,露台设地漏接入雨水立管,后排至室外雨水井.空调冷凝水单独设置,并间接排至小区雨水系统. 　　消火栓系统： 　　消火栓用水量:本楼室内按20L/S计,室外按20L/S计,火灾延续时间2h. 某小区11#楼给排水施工图
