交通标志安装通用图(36页图纸).dwg

交通标志安装通用图,含标志标牌、禁令警告标志、指路标志等。节点清晰,可借鉴。   标志板采用LF2-M型铝合金制作,板厚3毫米。抱箍与底衬用中厚钢板制作。柱帽用薄钢板制做,成品做防锈处理,将帽盖与立柱焊接,再涂上银色漆。   ……   共计36张

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

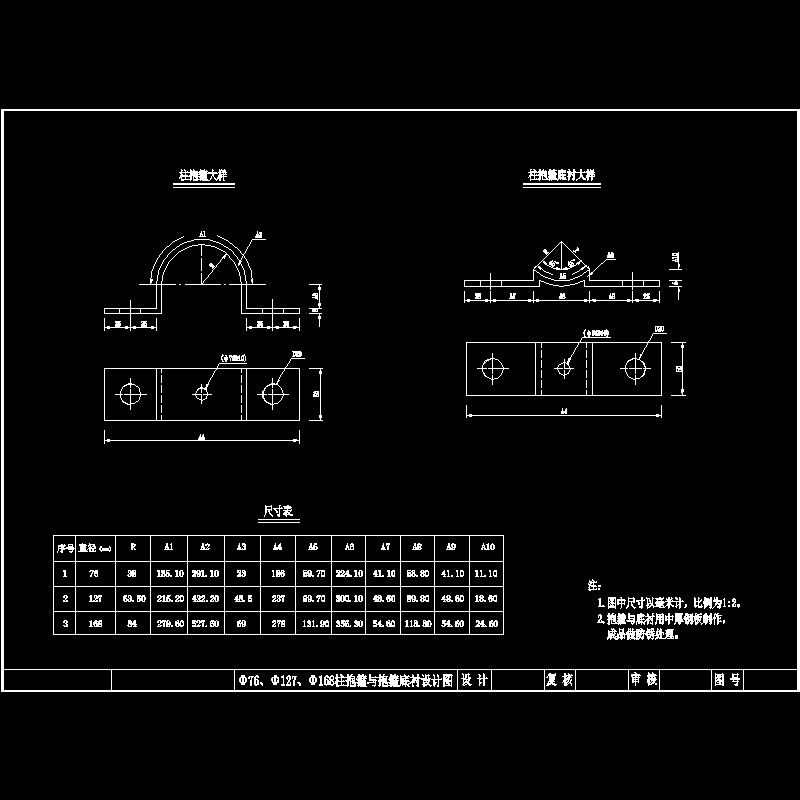

  • Φ76,Φ127,Φ168柱抱箍图.dwg
    Φ76,Φ127,Φ168柱抱箍图.dwg

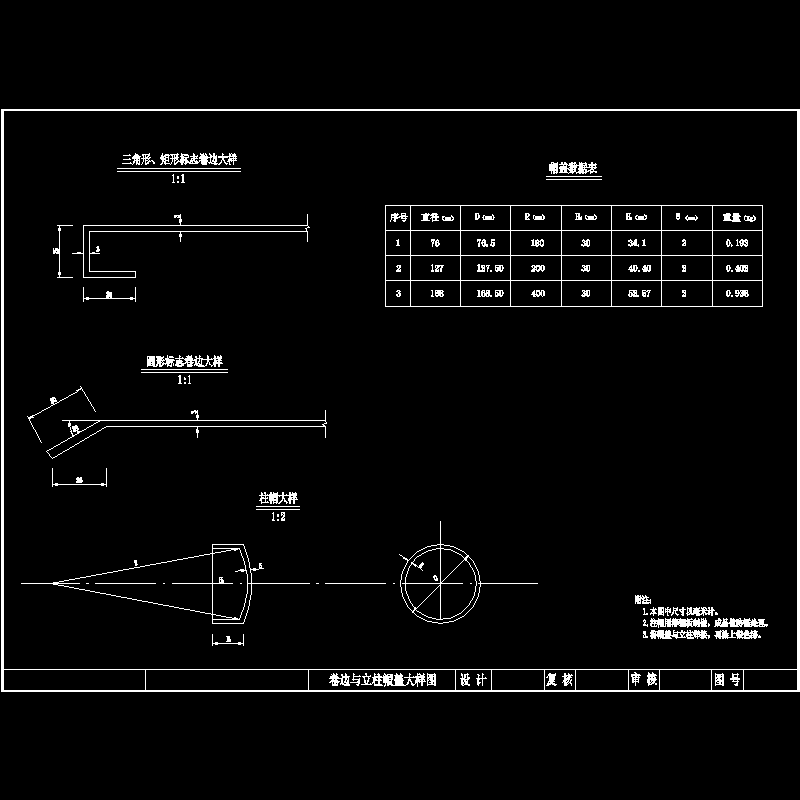

  • 卷边与立柱帽盖大样图.dwg
    卷边与立柱帽盖大样图.dwg

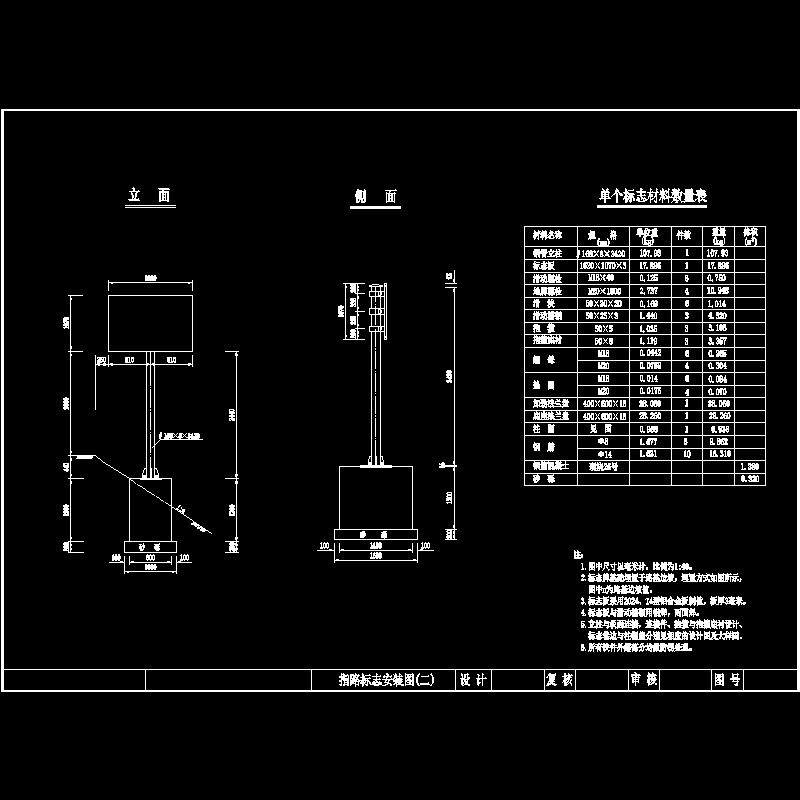

  • 指路标志安装图(117).dwg
    指路标志安装图(117).dwg
  • 指路标志安装图(162).dwg
    指路标志安装图(162).dwg
  • 指路标志安装图(207).dwg
    指路标志安装图(207).dwg
  • 指路标志安装图(260).dwg
    指路标志安装图(260).dwg
  • 指路标志安装图(274).dwg
    指路标志安装图(274).dwg
  • 指路标志安装图(297).dwg
    指路标志安装图(297).dwg
  • 指路标志安装图(305).dwg
    指路标志安装图(305).dwg
  • 指路标志安装图(319).dwg
    指路标志安装图(319).dwg
以上是部分截图,请下载附件后查看完整高清内容
