13米斜交30度空心板cad全套图纸,边梁外模总装图和内模总装图

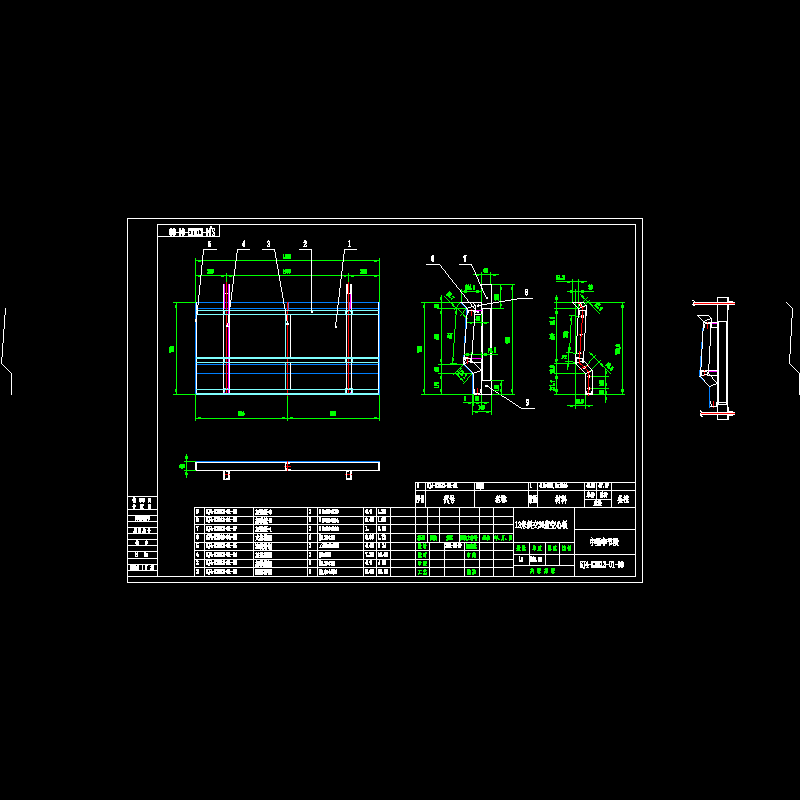

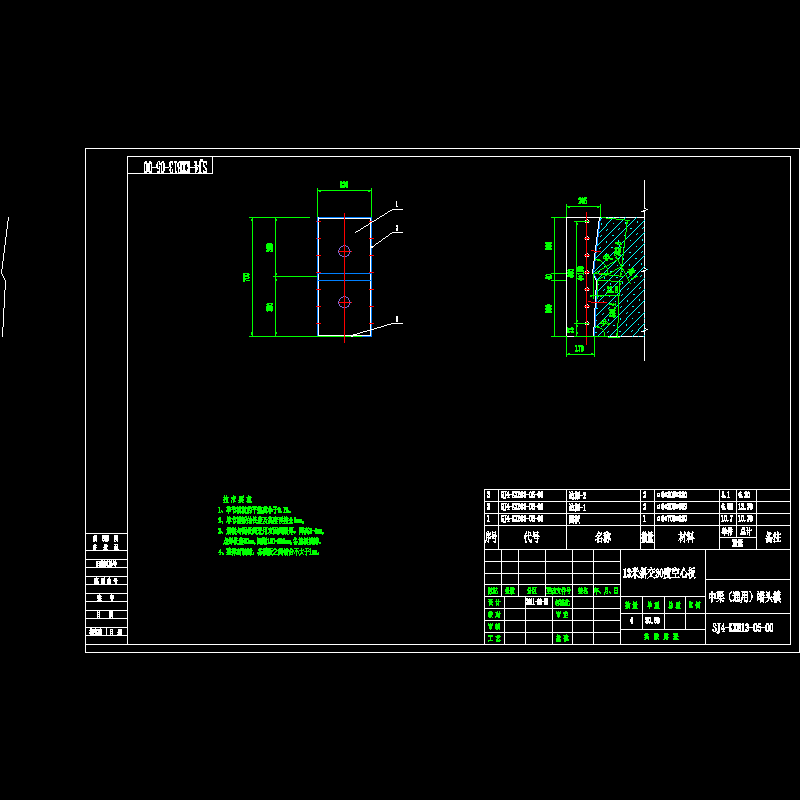

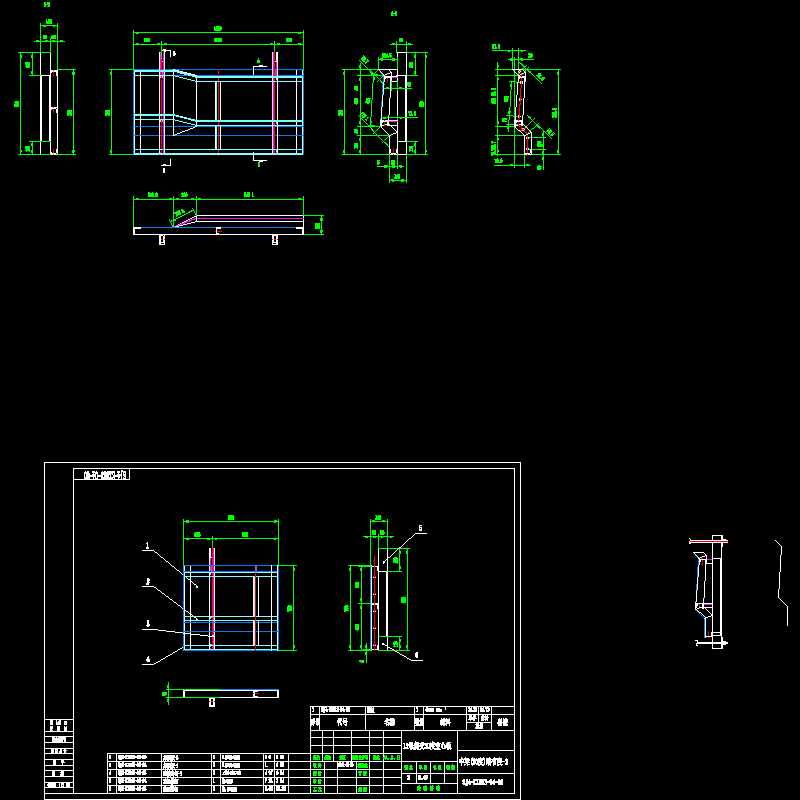

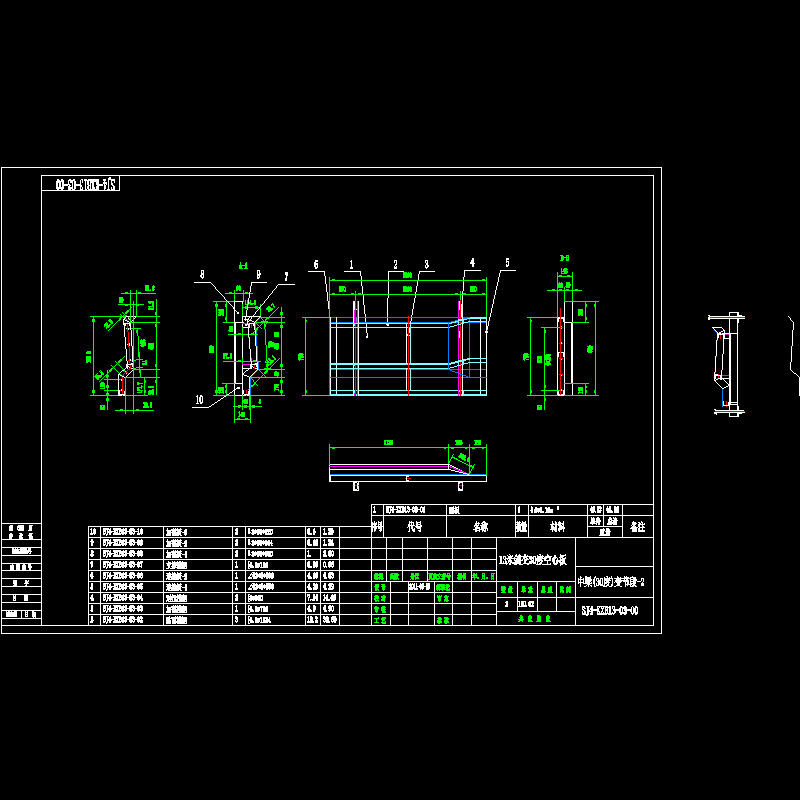

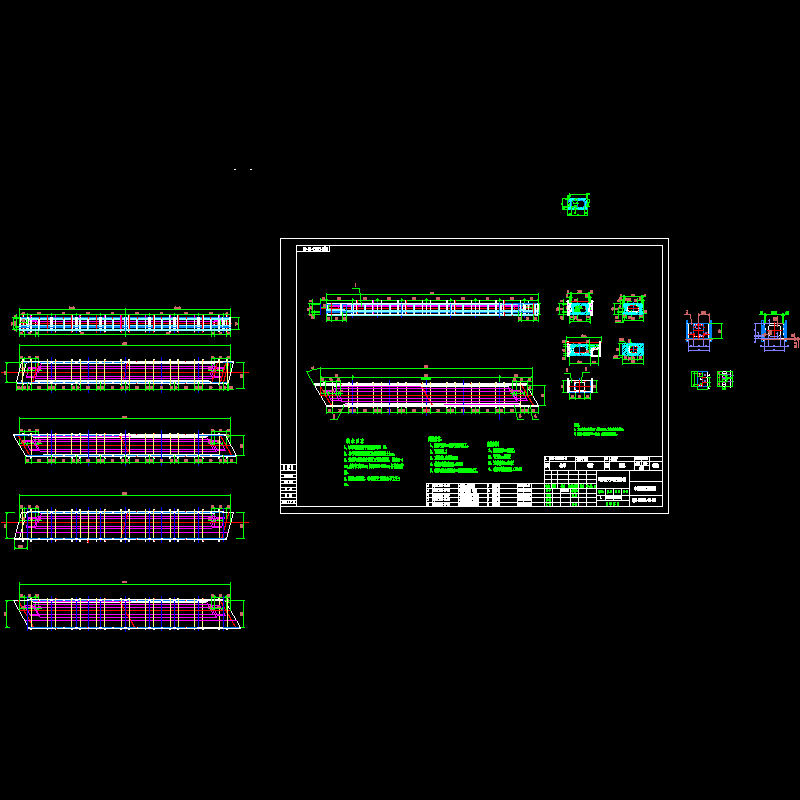

单节模板的平整度小于0.1%。单节模板的长度及高度误差±1mm。筋板与面板间采用双面间隔焊，焊高3-4mm,点焊长度60mm,间距150-200mm,各筋板满焊。整体对装时，各模板之间错合不大于1mm。 　　…… 　　包括： 　　边梁外模总装图 　　边梁中节段 　　边梁(30度)端节段-1 　　边梁(30度)端节段-2 　　边梁(30度)端模 　　…… 　　内模总装图 　　内模中节段侧模 　　内模中节段顶（底）模 　　内模变节段侧模 　　内模变（端）节段顶（底）模 　　…… 　　外模总装图 　　中梁中节段 　　中梁(30度)变节段-1 　　中梁(30度)变节段-2 　　中梁(30度)端节段 　　中梁(通用)端模 　　中梁(30度)端模 　　…… 　　共17张，
