2层甲级院_包装更衣车间电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积： 511.9平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：三级
  • 防雷等级：第二类
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统

该附件为甲级院_包装更衣车间 电气施工图 。

概况：
该项目为江苏某材料公司包装更衣车间，属化工企业辅助装置。
总建筑面积511.9平方米
建筑高度：10米
火灾危险性类别：丙
建筑耐火等级：二级
主要结构类型：框架
本装置电气设备防护等级按不低于IP54选型，防腐等级按照不低于F1选型。

设计范围：
照明系统；
建筑物防雷、接地系统及安全措施；
火灾自动报警及消防联动控制系统；
防雷接地做法。

部分图纸摘录：

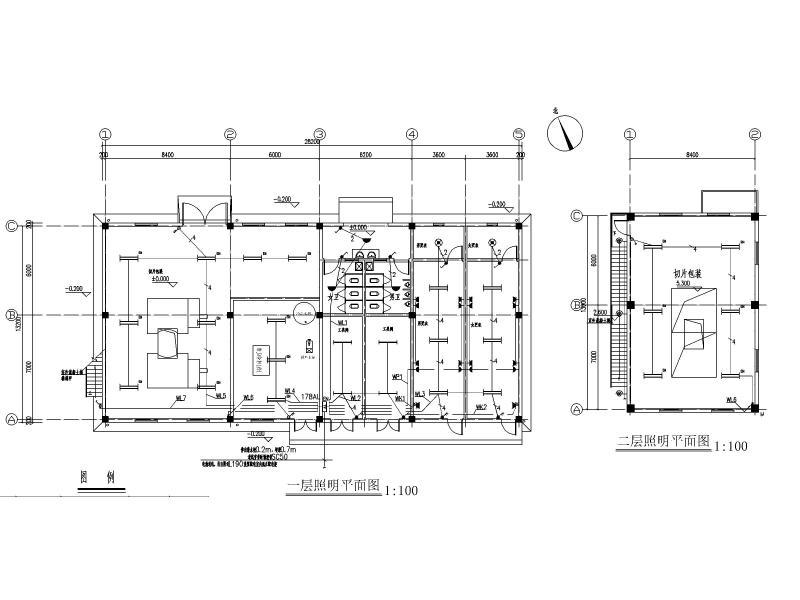

照明平面图

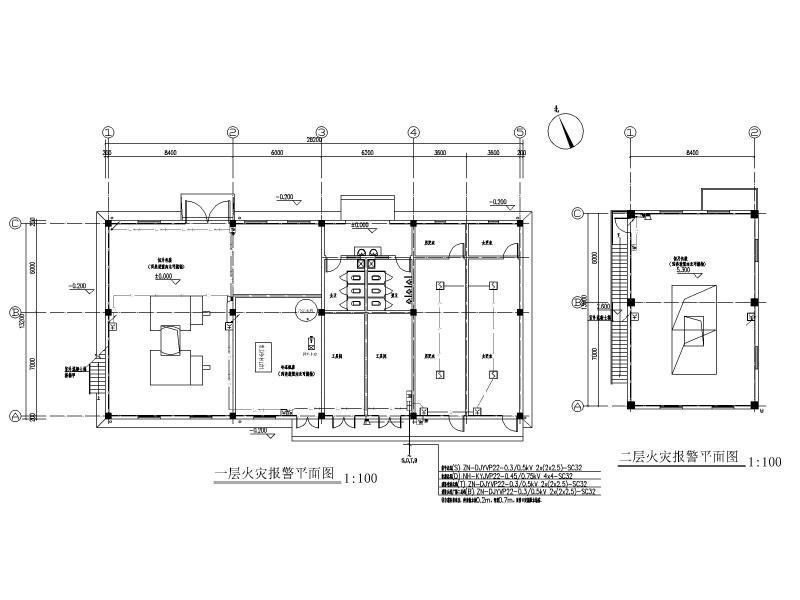

火灾报警平面图

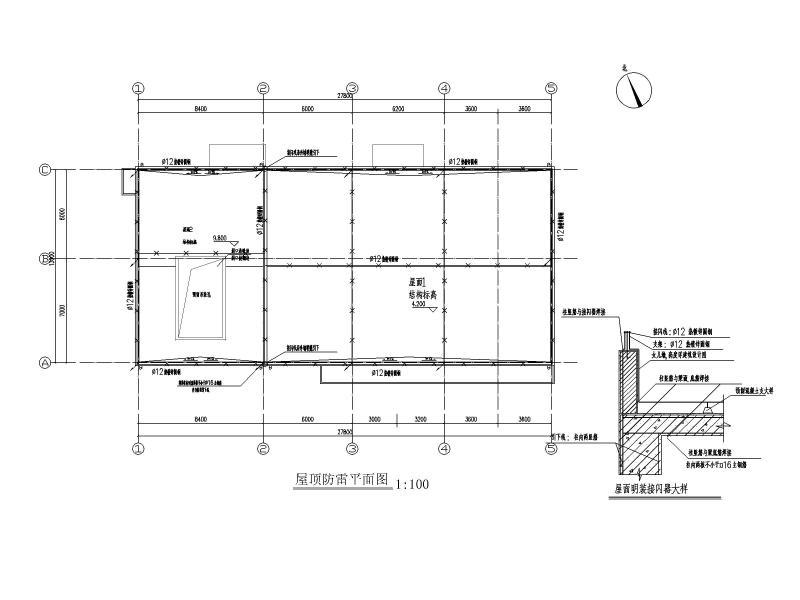

防雷平面及接闪器大样

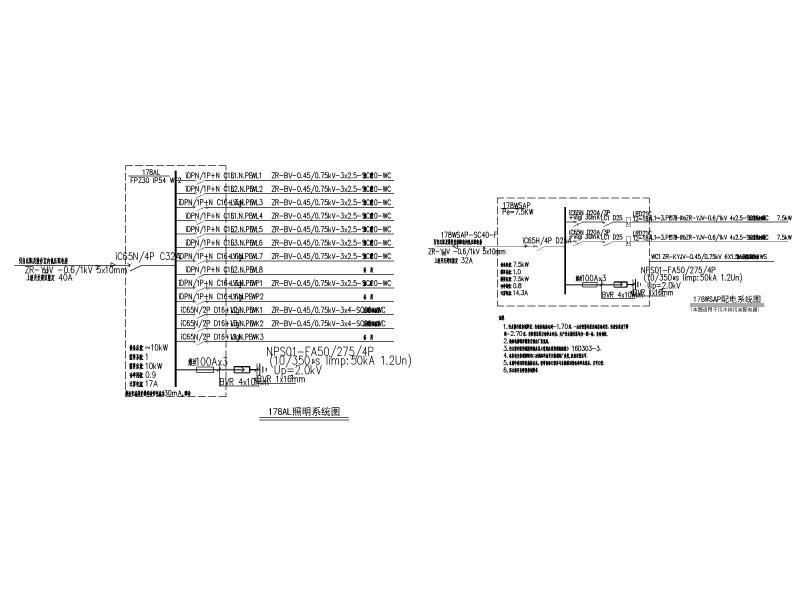

配电箱系统图

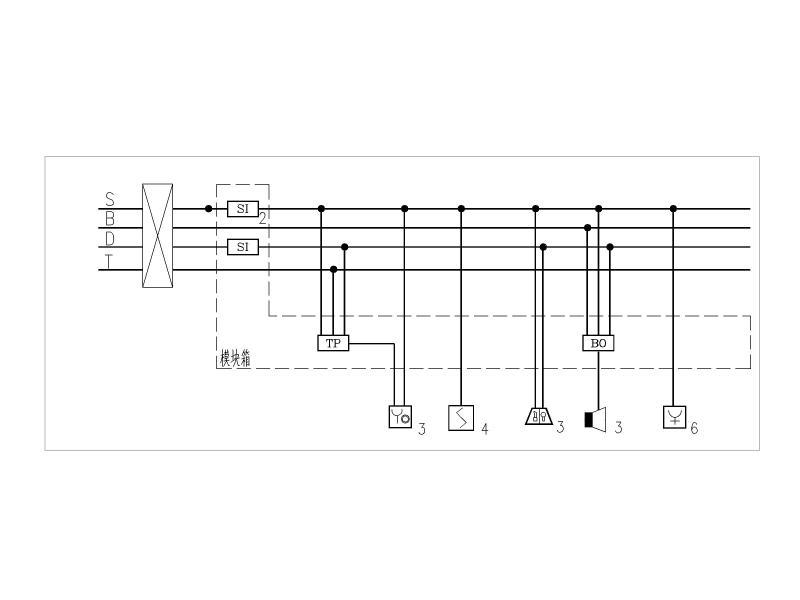

火灾报警系统图
接地做法
