喷泉工程全套电气设计CAD施工图纸.dwg

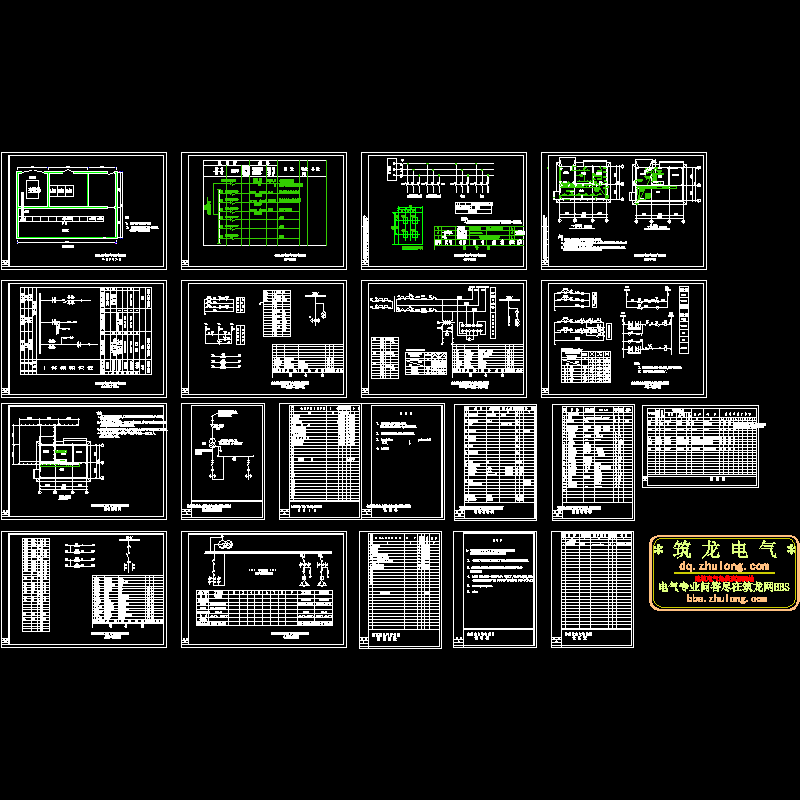

附件详情 喷泉工程全套电气施工图,某喷泉工程电气全套施工图，包括完整的说明、材料设备表、管线表、高低压配电、配管、配电箱、照明、接地、订货、二次原理、主接线以及变电所布置图等，共20张。 　　 　　1. 本套图为某喷泉工程10KV高压系统电气设备订货图,本图依据此 工程的委托及有关资料,并按照供电部门批准方案而设计. 　　2. 一路10KV电源引自地区电网10KV系统上,采用电缆埋地引入至高配室开关柜. 　　3. 根据用户要求,供电系统专用计量就地安装在开关柜,计量表计的选型,需经用户当地供电部门认可. 　　4. 供电方案:新增1台S9-800KVA 10KV/0.4KV变压器,低压设: 总柜,两台补偿;高供高计,PT:10000/100,CT:50/5(0.2级) 2 3
