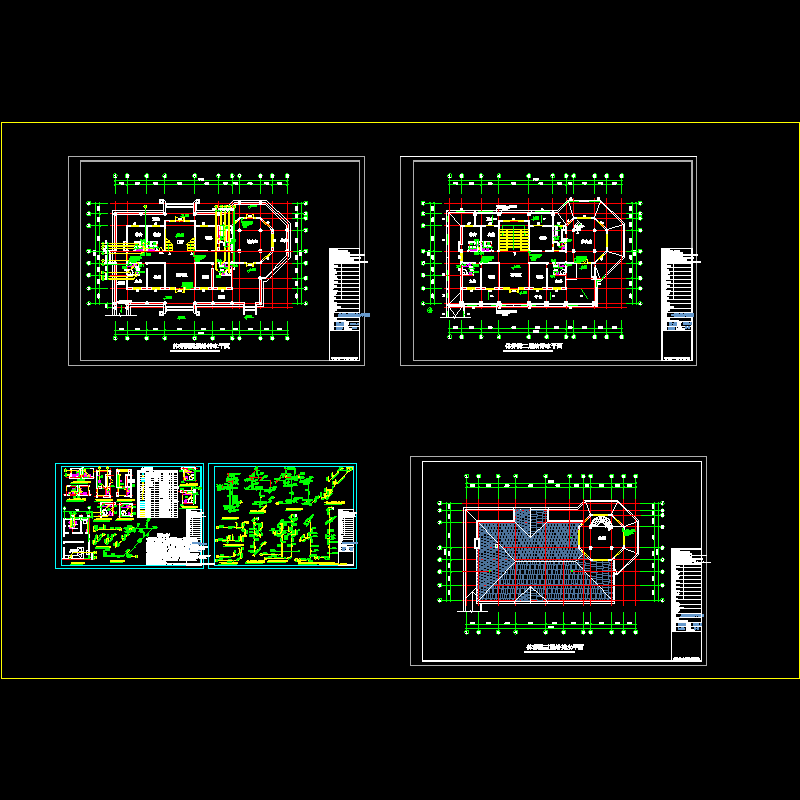

3层休养院给排水设计CAD图纸.dwg

1.该资料采用相对标高，以一层室内地坪为±0.000，标高以米计，其它均以毫米计。管道所注标高对给水管为管中心标高，对排水管为管内底标高。 　　2.室内排水采取分流制，室外采取合流制，经化粪池处理后，作农田灌溉用。 　　3.生活给水管道采用PP-R聚炳烯管，热水管采用PP-R专用热水管，热熔连接。 　　4.排水管道采用UPVC管及管件，胶粘连接，颜色为白色，做法按国标图集96S341进行施工。 　　5.生活给水由室外给水直接供给，在基地总进水管处设一水表，水表待作总图时设置。 　　6.给排水管道出建筑物后下翻，待有足够埋深后再与室外管道相连。 　　7.给水管道安装完毕后须进行水压试验，生活给水管试验压力为Ps=0.60MPa，以10分钟内压力降不超过0.05MPa为合格，然后降至工作压力下做外观检查，以不渗漏为合格。 　　8.排水立管和出户管连接采用两个45°弯头连接，排水横支管和立管采用45°三通连接。 　　9.排水系统安装完毕后，必须进行通闭水试验，以水流通畅无渗漏为合格。 　　10.卫生洁具型号由甲方自定。 　　11.凡该资料未注明者施工时严格遵守《采暖及卫生工程施工及验收规范》（JBJ42-82）的有关规定。
