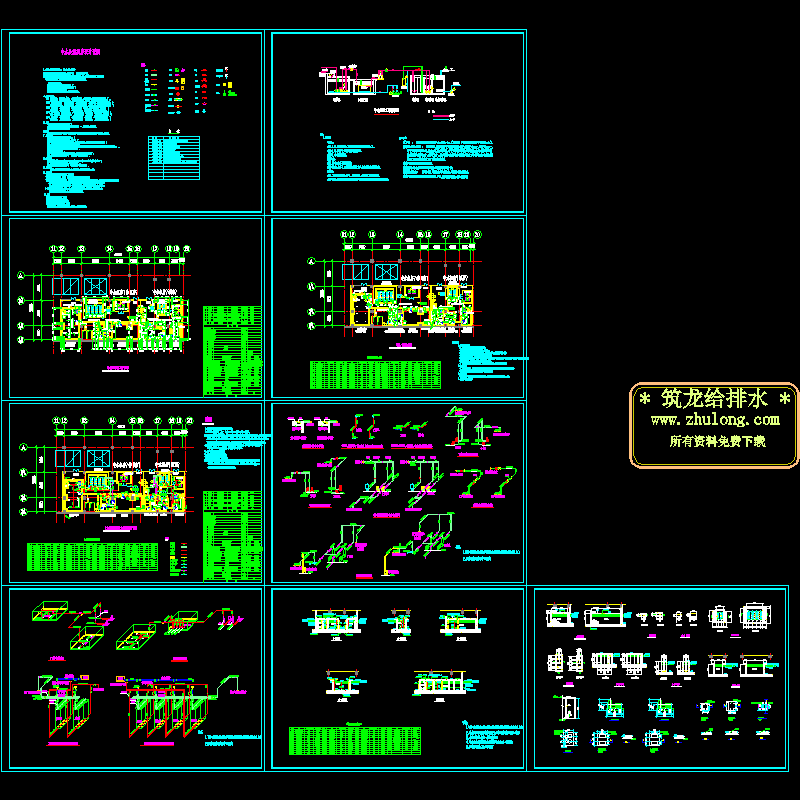

膜处理中水系统图纸 　　1、中水处理站处理规模为4m /h，16小时运行； 　　2、中水处理站进水水质为优质杂排水， 　　3、设计采用节水办及环保局认可的日本进口膜生物反映器处理工艺，待确定膜设备供应厂家后需进行 　　（1）液中膜平均孔径小于等于0.4um ； 　　 （2）膜建筑结构形式为平板膜，材质为聚氯乙烯 ； 　　 （3）膜支架为成套组合供应 ； 　　 （4）应可在MBR池内进行反洗而不需要取出清洗 。 　　4、主要设计参数： 　　 （1） 1#调节池： 总净容积：40m ，调节容积：31m ，H＝3.3m，有效水深H=2.60m ； 　　 2#调节池： 总净容积：149m ，调节容积：118m ，H＝3.3m，有效水深H=2.60m ； 　　 （2） 1#膜生物反应池： 总净容积：30m ，有效容积：23m ，H＝3.4m，有效水深H=2.60m ； 　　 2#膜生物反应池： 总净容积：76m ，有效容积：58m ，H＝3.4m，有效水深H=2.60m ； 　　 （3） 1#消毒池： 总净容积：19m ，有效容积：15m ，H＝3.3m，有效水深H=2.60m ； 　　 2#消毒池： 总净容积：23m ，有效容积：18m ，H＝3.3m，有效水深H=2.60m ； 　　 （4） 1#中间水池： 总净容积：19m ，有效容积：15m ，H＝3.3m ，有效水深H=2.60m ； 　　 2#中间水池： 总净容积：25m ，有效容积：19m ，H＝3.3m ，有效水深H=2.60m ； 　　 （5） 1#中水池： 总净容积：30m ，有效容积：23m ，H＝3.3m ，有效水深H=2.60m ； 　　 2#中水池： 总净容积：112m ，有效容积：88m ，H＝3.3m ，有效水深H=2.60m ；
