3层框架结构行政办公楼结施施工大样图2016

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：7度抗震
  • 风压：0.75kN/平方米
  • 参考图纸：24张
  • 设计年代：近代
该附件是 3层框架结构行政办公楼结施图 ，出图时间是。
附件内含：结构设计总说明、钢筋混凝土梁配筋平面表示法及梁构造通用图说明、柱构造通用图说明、预应力混凝土管桩设计说明、桩基础平面图、桩基础大样图、墙柱轴线定位及截面变化图、柱表、梁钢筋图、板钢筋图、楼梯配筋表、楼梯剖面图、墙身大样图、节点大样图等，cad格式，共计图纸24张。

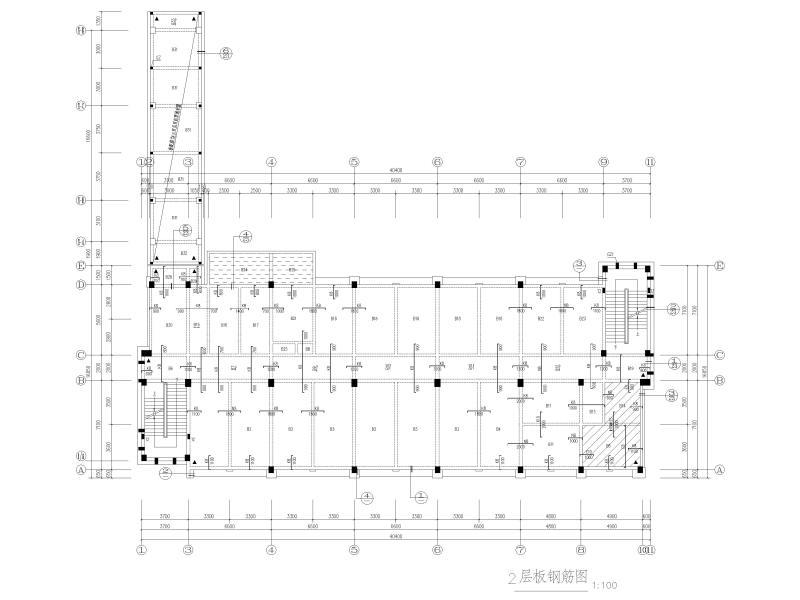

板钢筋图

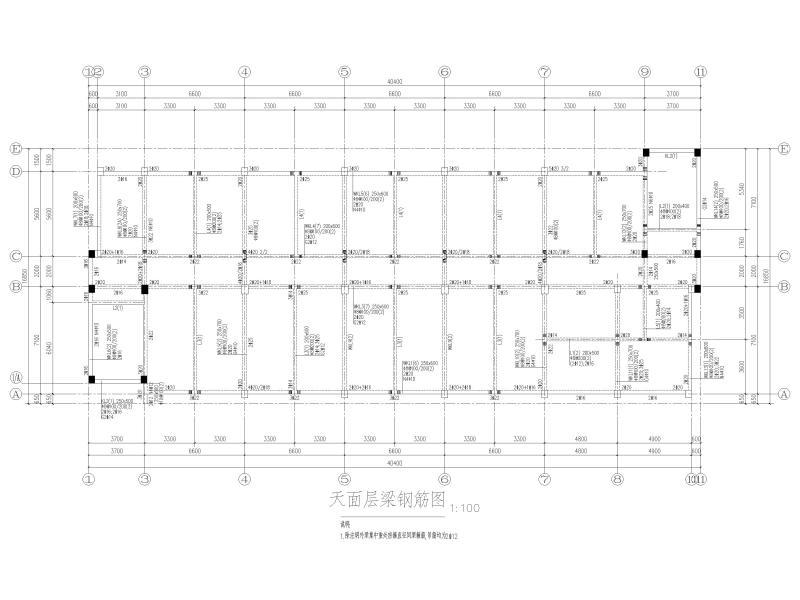

梁钢筋图

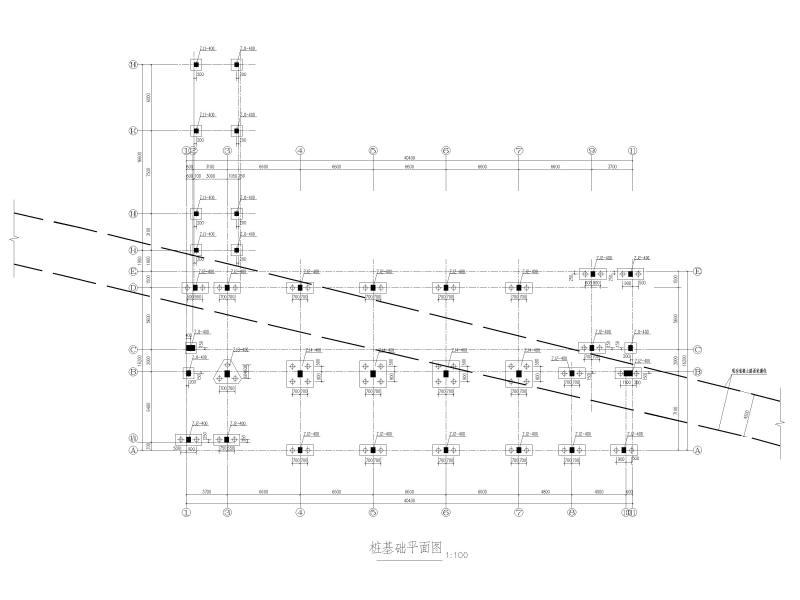

桩基础平面图
护窗栏杆详图

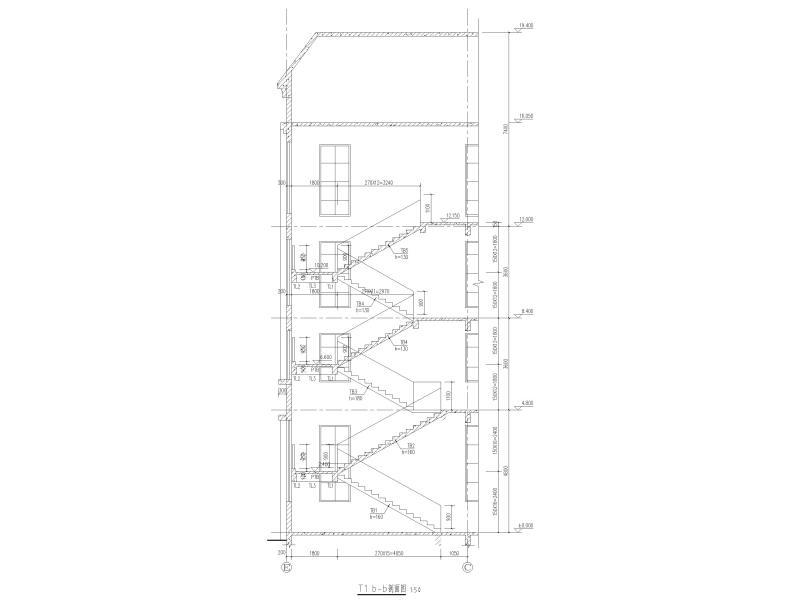

楼梯剖面图
墙身大样图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
