闸坝12.0×5.91-5.4m设计图纸.dwg

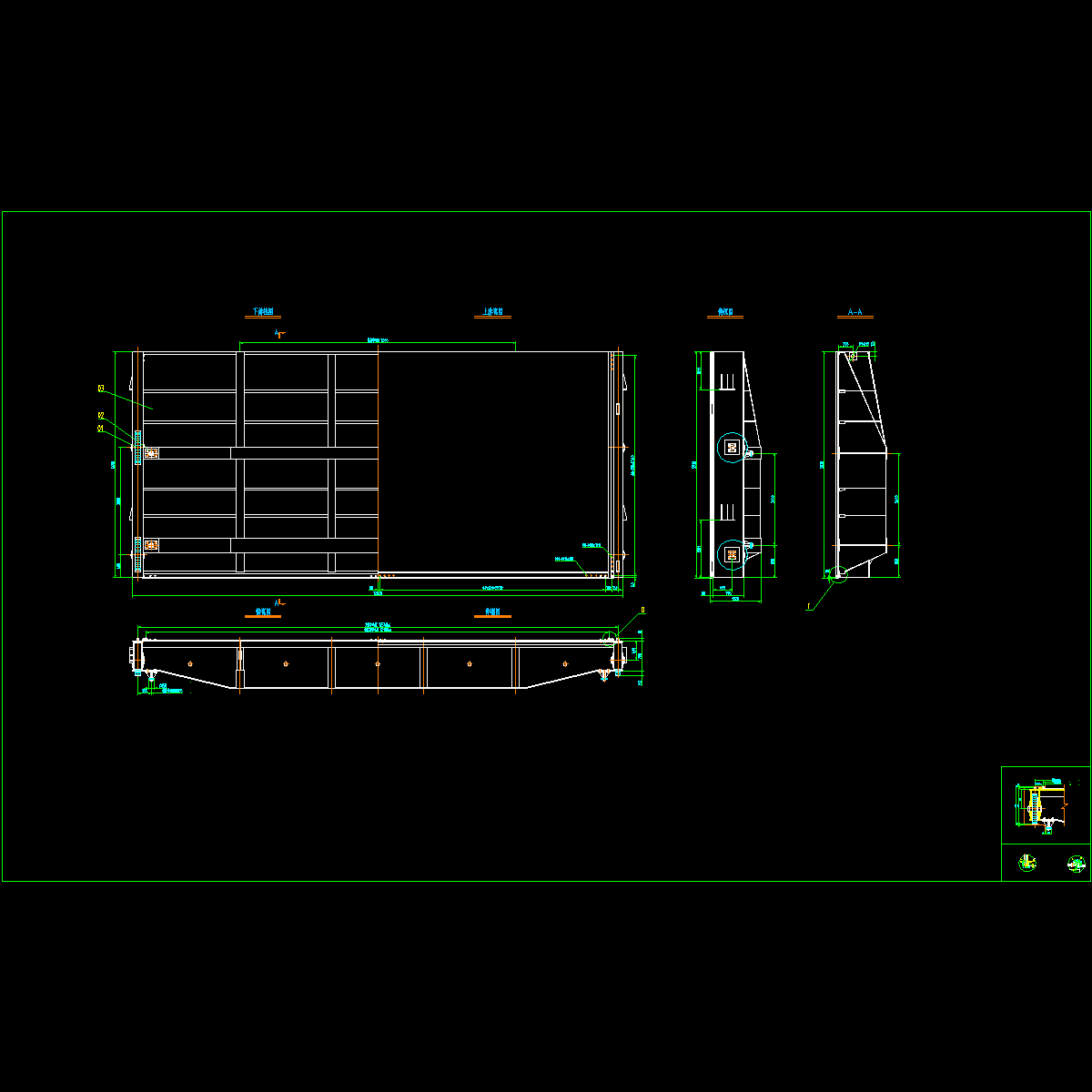

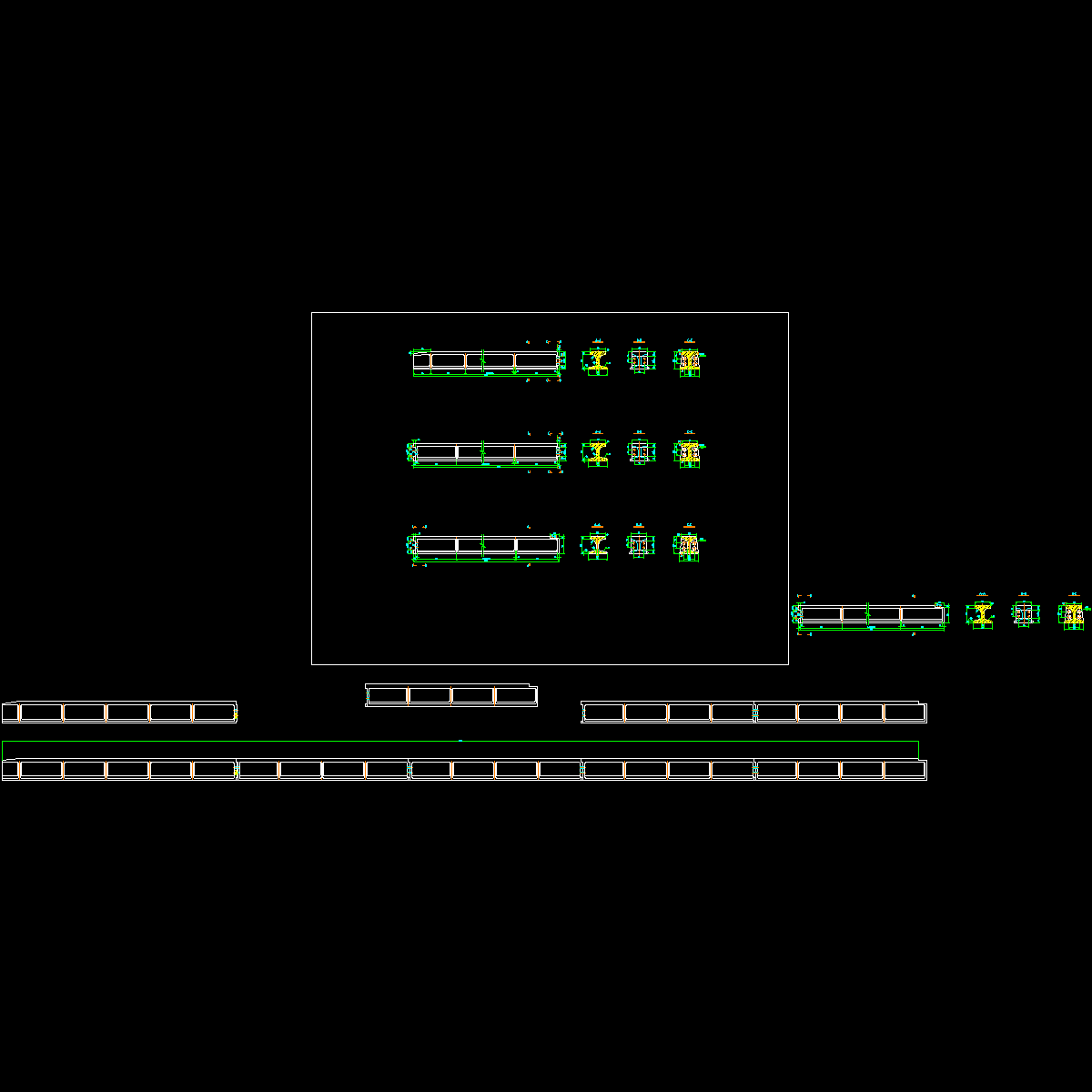

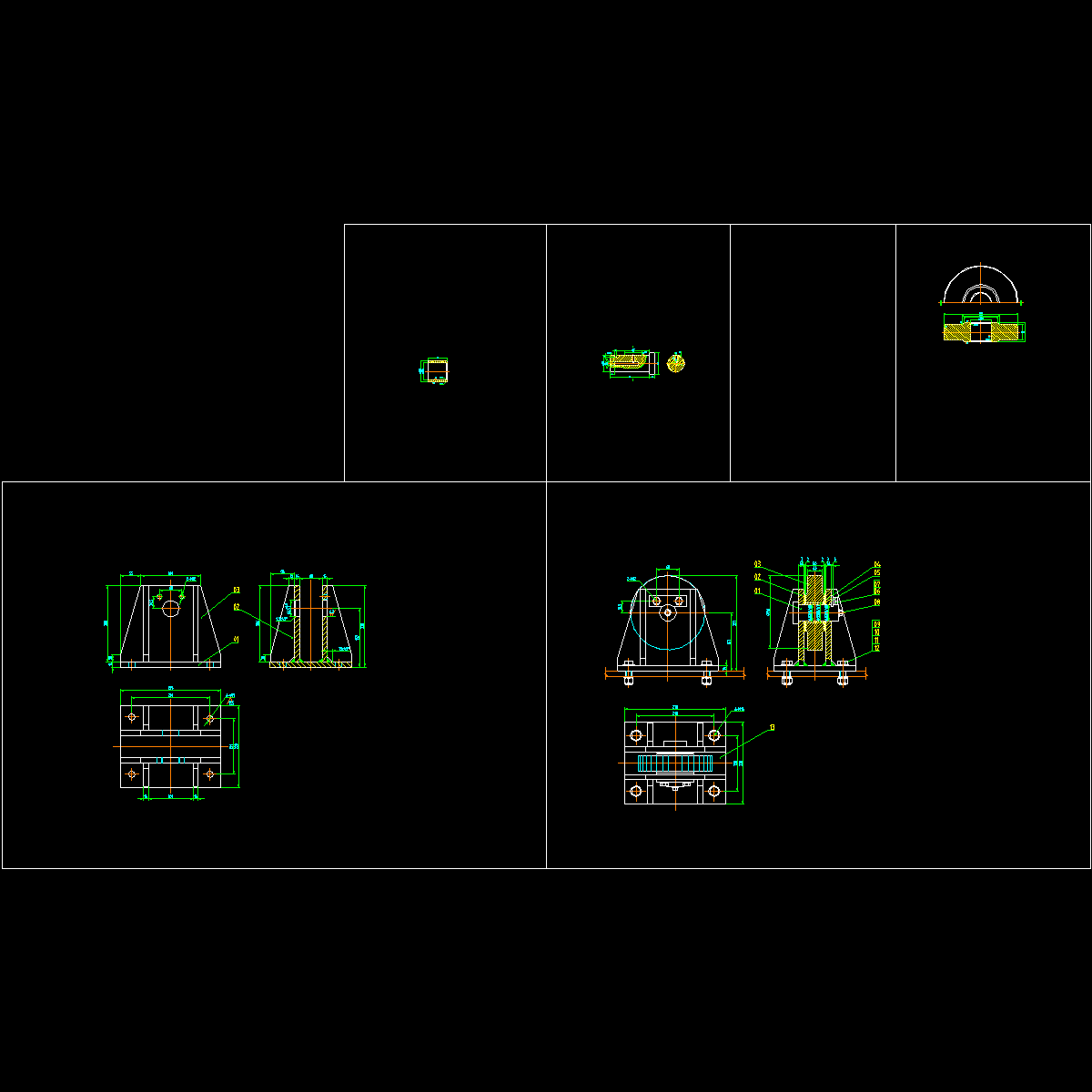

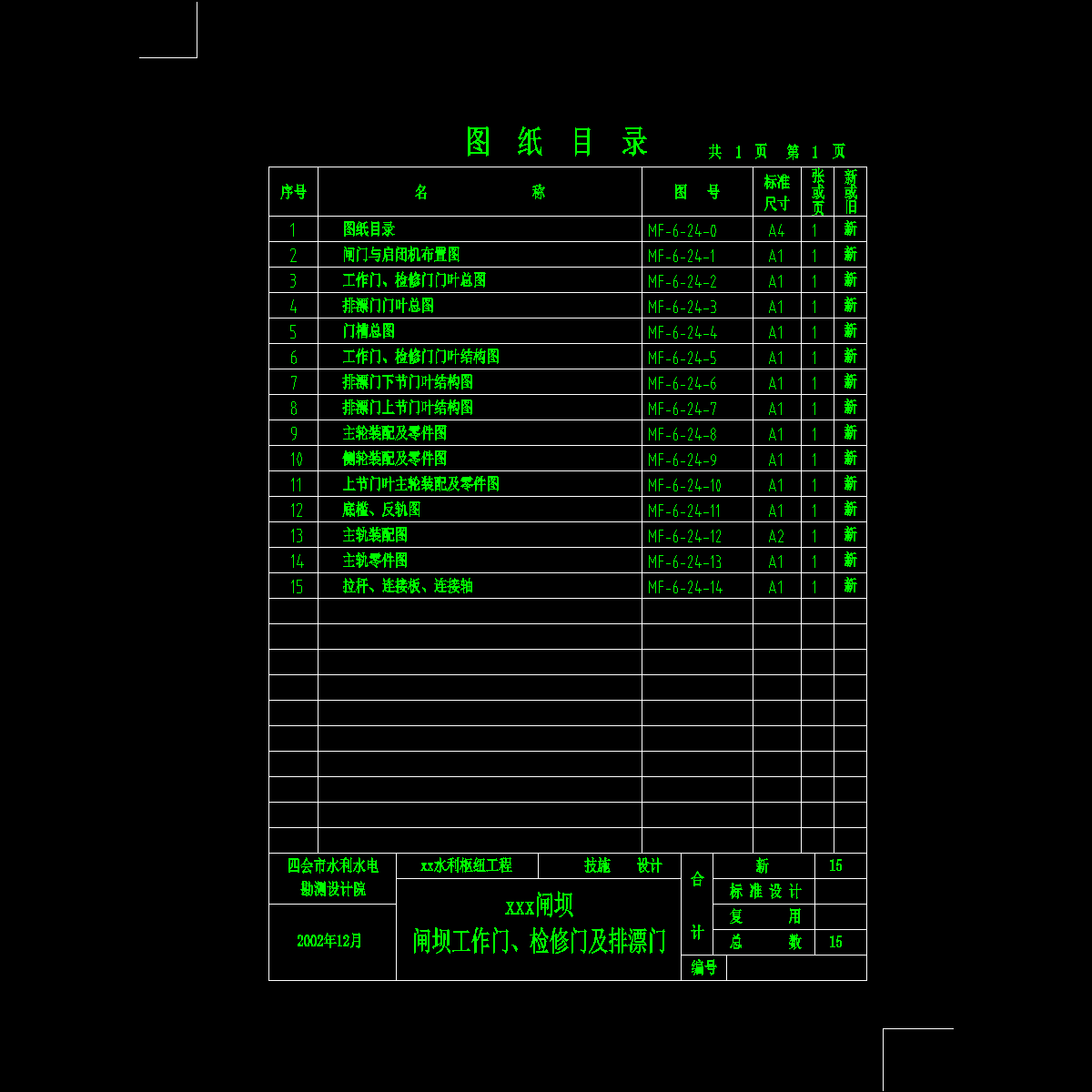

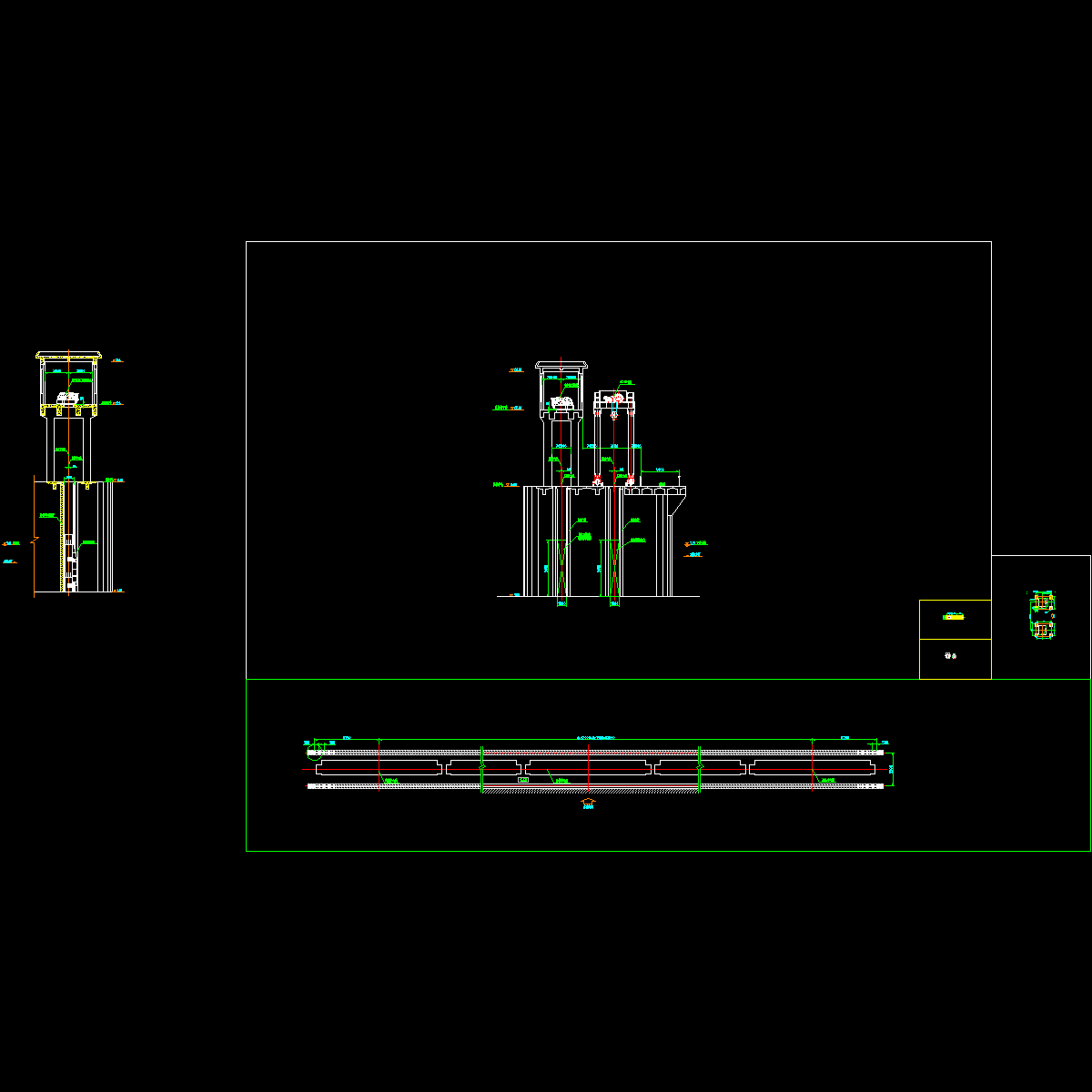

闸门全套15张图纸 　　闸坝12.0×5.91-5.4m工作门、检修门、排漂门 　　0， 资料目录 　　1， 闸门与启闭机布置图 　　2， 工作门、检修门门叶总图 　　3， 排漂门门叶总图 　　4， 门槽总图 　　5， 工作门、检修门门叶结构图 　　6， 排漂门下节门叶结构图 　　7， 排漂门上节门叶结构图 　　8， 主轮装配及零件图 　　9， 侧轮装配及零件图 　　10， 上节门叶主轮装配及零件图 　　11， 底槛、反轨图 　　12， 主轨装配图 　　13， 主轨零件图 　　14， 拉杆、连接板、连接轴
