单层砖混结构开闭所土建施工大样图2015

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:13张
  • 设计年代:近代
该附件是 单层砖混结构开闭所土建施工图 ,出图时间是11月。

附件内含: 结构设计说明 、建筑设计说明、质量防止通病措施、开闭所建筑平面布置图、预埋件布置图、电缆沟布置图、屋面排水图、建筑立面图、建筑剖面图、基础平面图、梁柱配筋图、电缆沟详图、构造柱大样图等,cad格式,共计图纸13张。

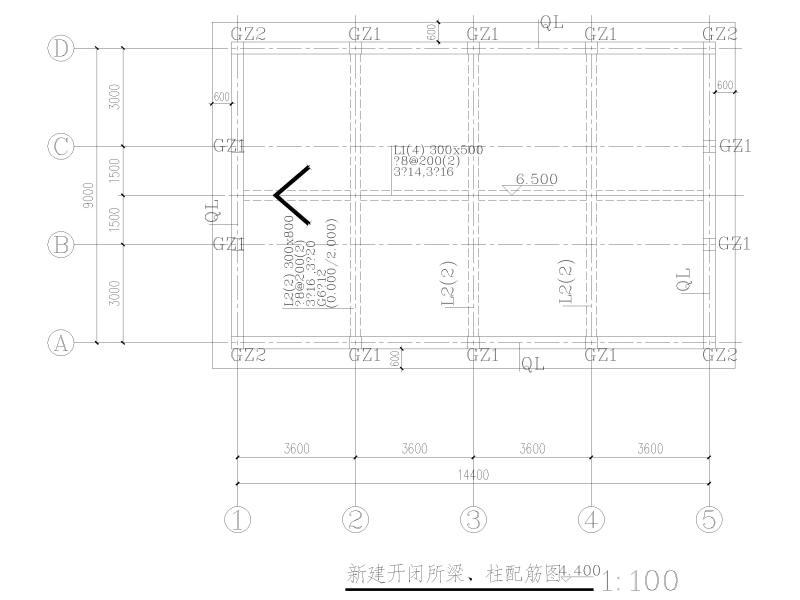

开闭所梁柱配筋图

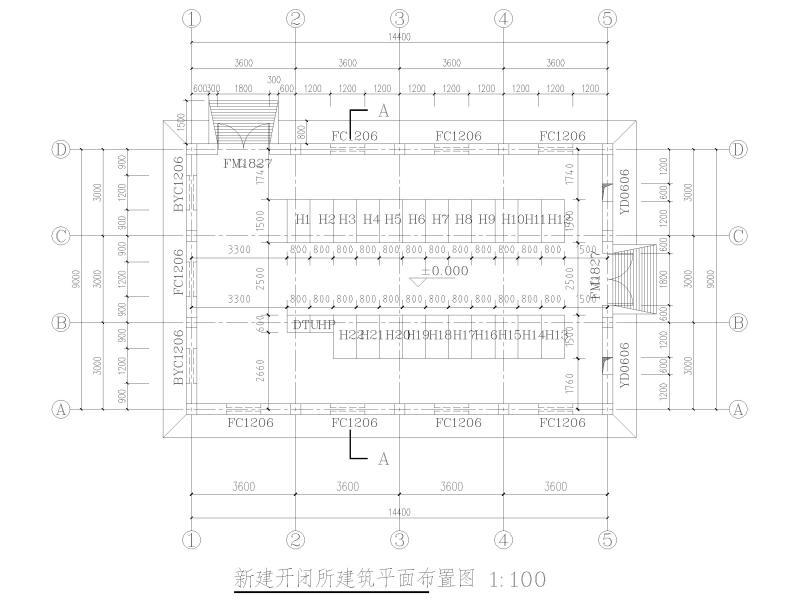

开闭所建筑平面布置图

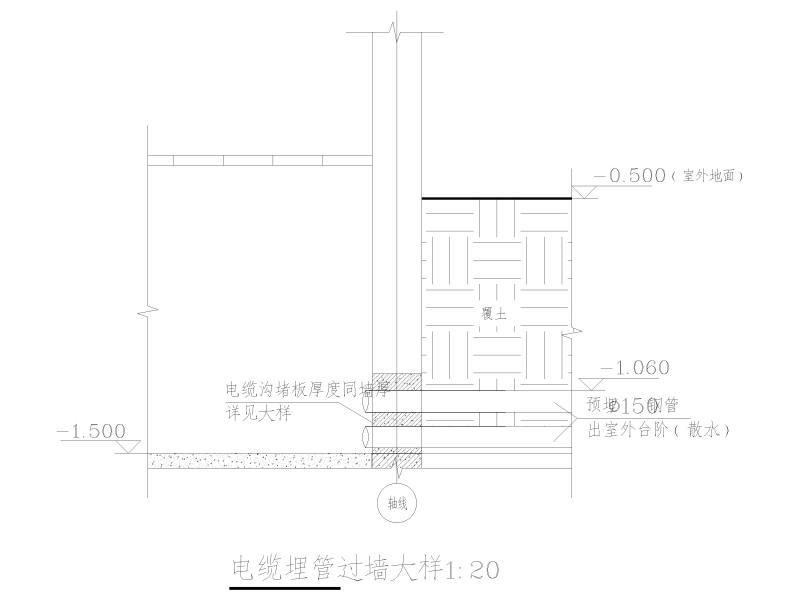

电缆埋管过墙大样

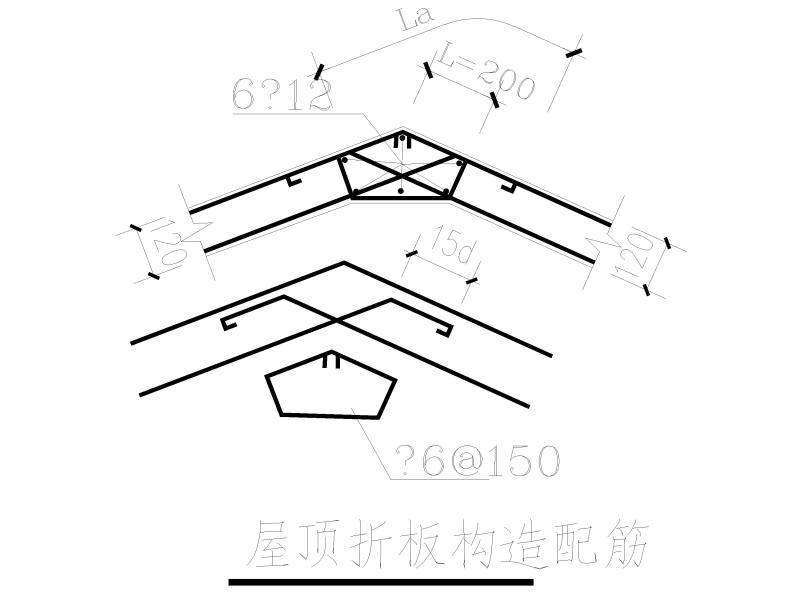

屋顶折板构造配筋
