24米跨天车厂房改造工程建筑施工图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:2731.9平方米
  • 占地面积:2731.9平方米
  • 建筑高度:11.95米
  • 建筑层数:1
  • 设计效果图:无

附件详情

该资料为某24米跨天车厂房改造工程 建筑施工
工程占地面积2731.9平方米;地上一层,建筑面积为2731.9平方米,檐口高度为11.95米。建筑建筑设计结构形式:单层门式刚架,柱距6米 ;刚架跨度26.7米,屋面采用6米檩条,轻质压型钢板屋面、层数为: 1层、高度为: 11.95米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、建筑平面、立面、剖面图、墙身大样、檐口作法等,共10张图纸
设计功能包括:厂房

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

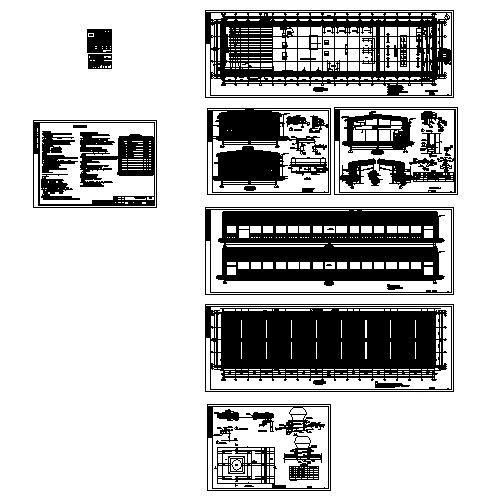

  • 建筑施工工程 - 1
    建筑施工工程 - 1

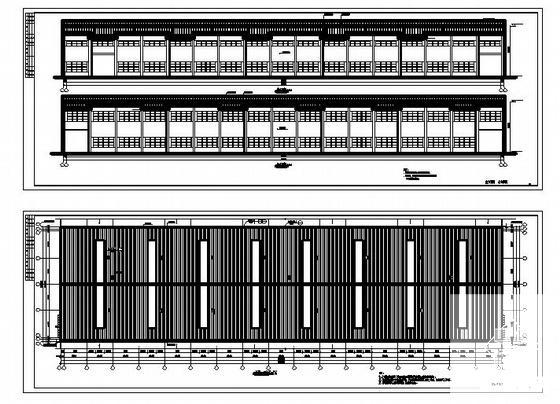

  • 建筑施工工程 - 2
    建筑施工工程 - 2

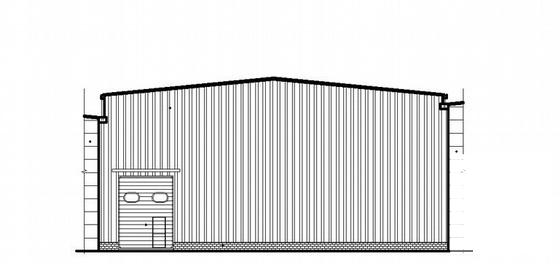

  • 建筑施工工程 - 3
    建筑施工工程 - 3
  • 建筑施工工程 - 4
    建筑施工工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
