电厂再生水深度处理站工程设计施工图纸.dwg

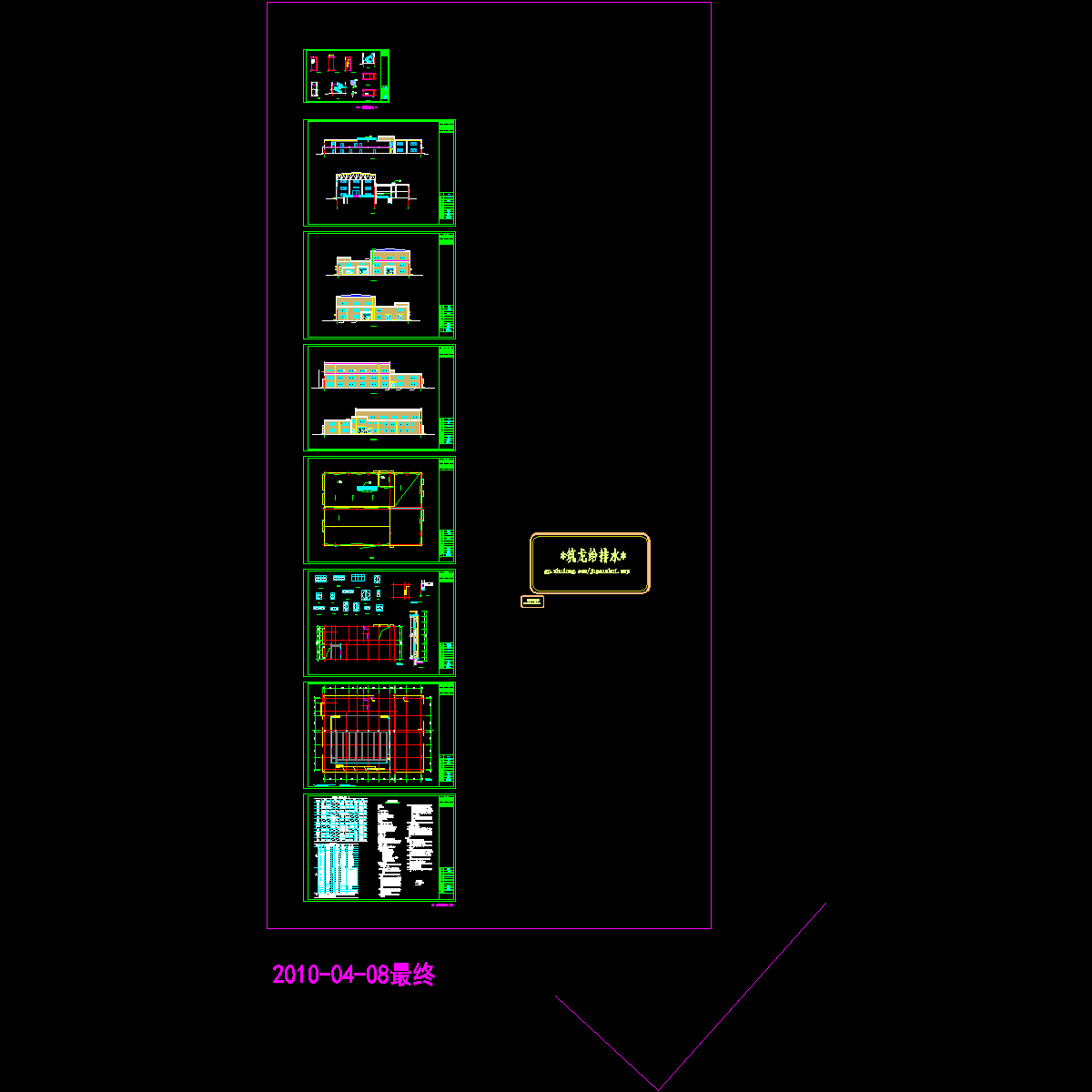

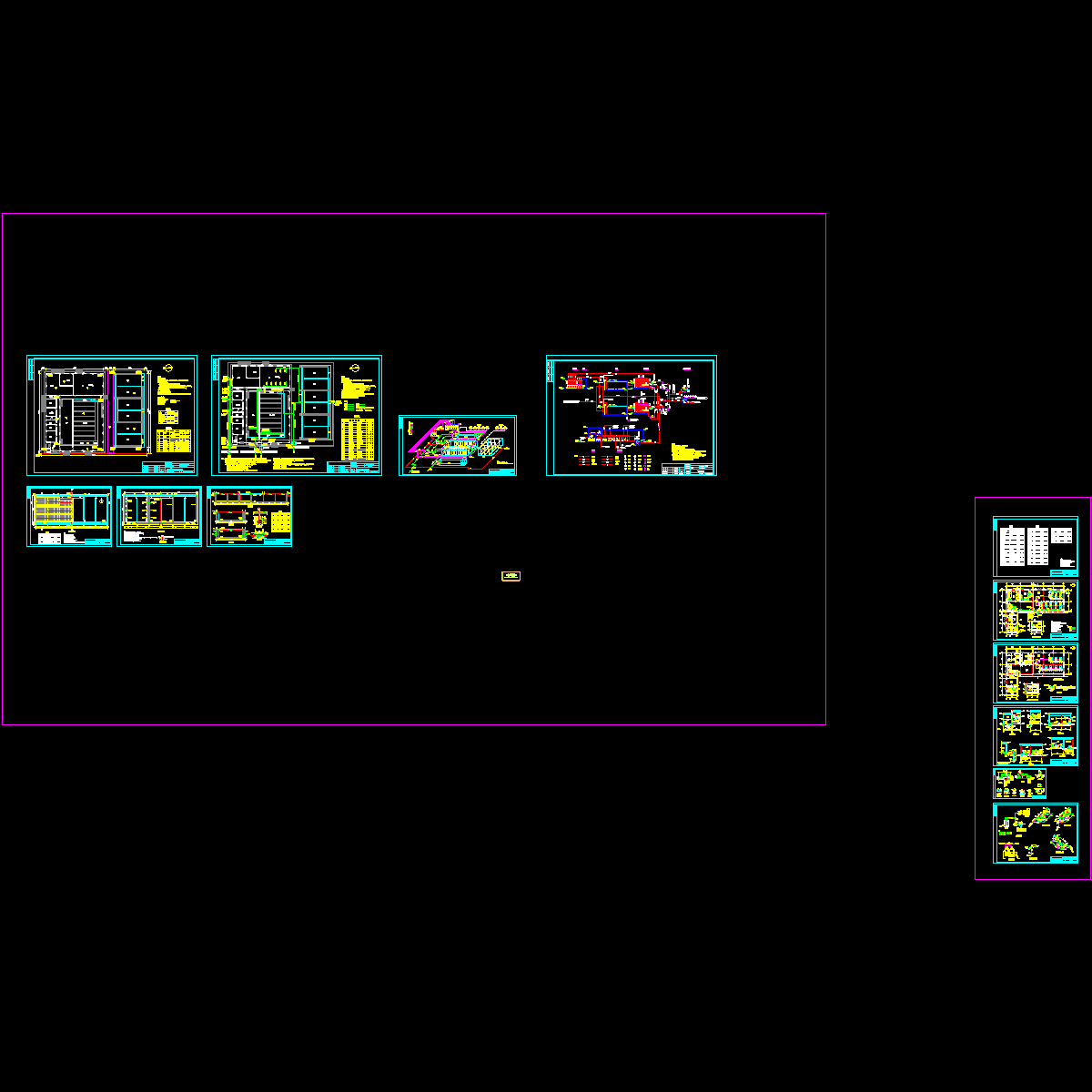

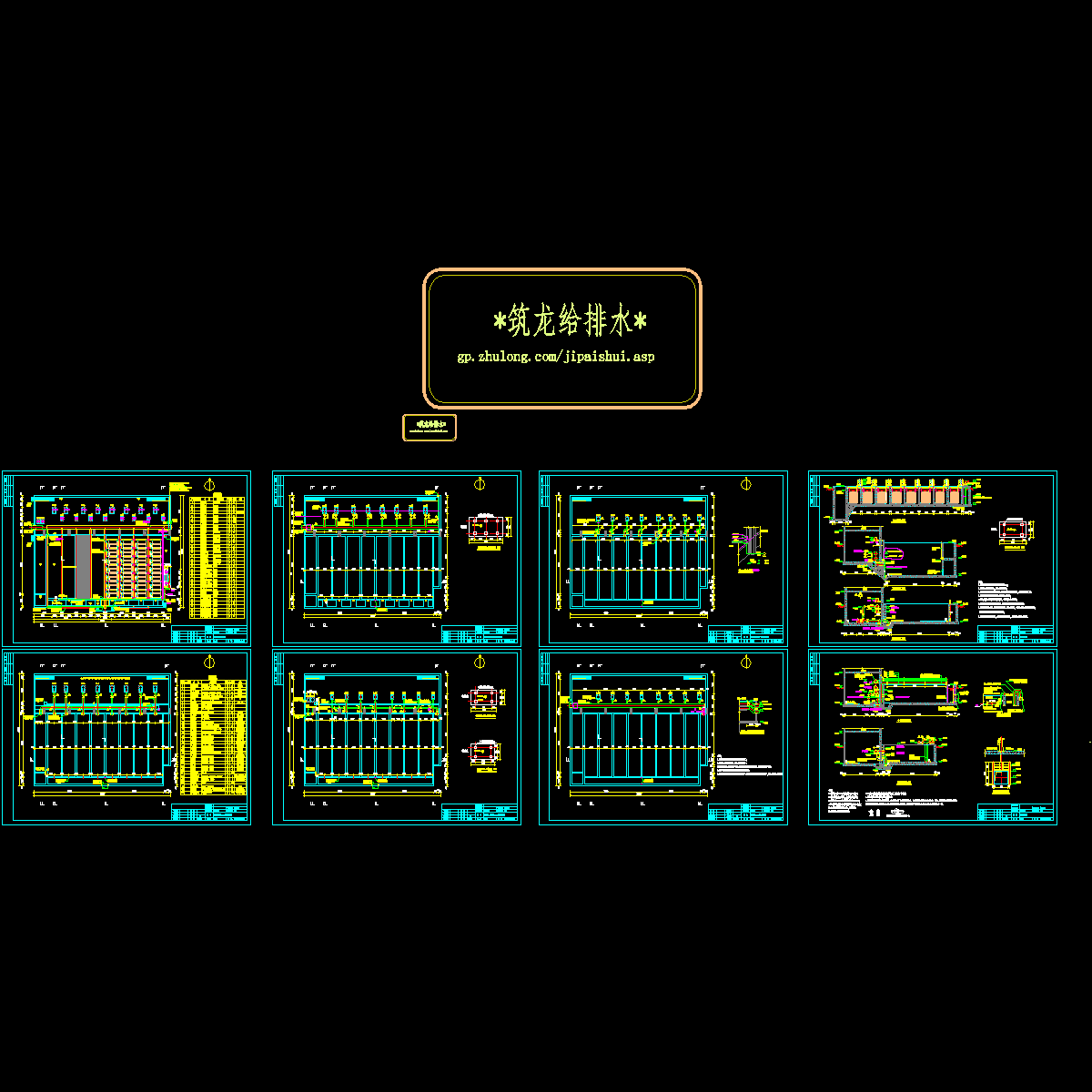

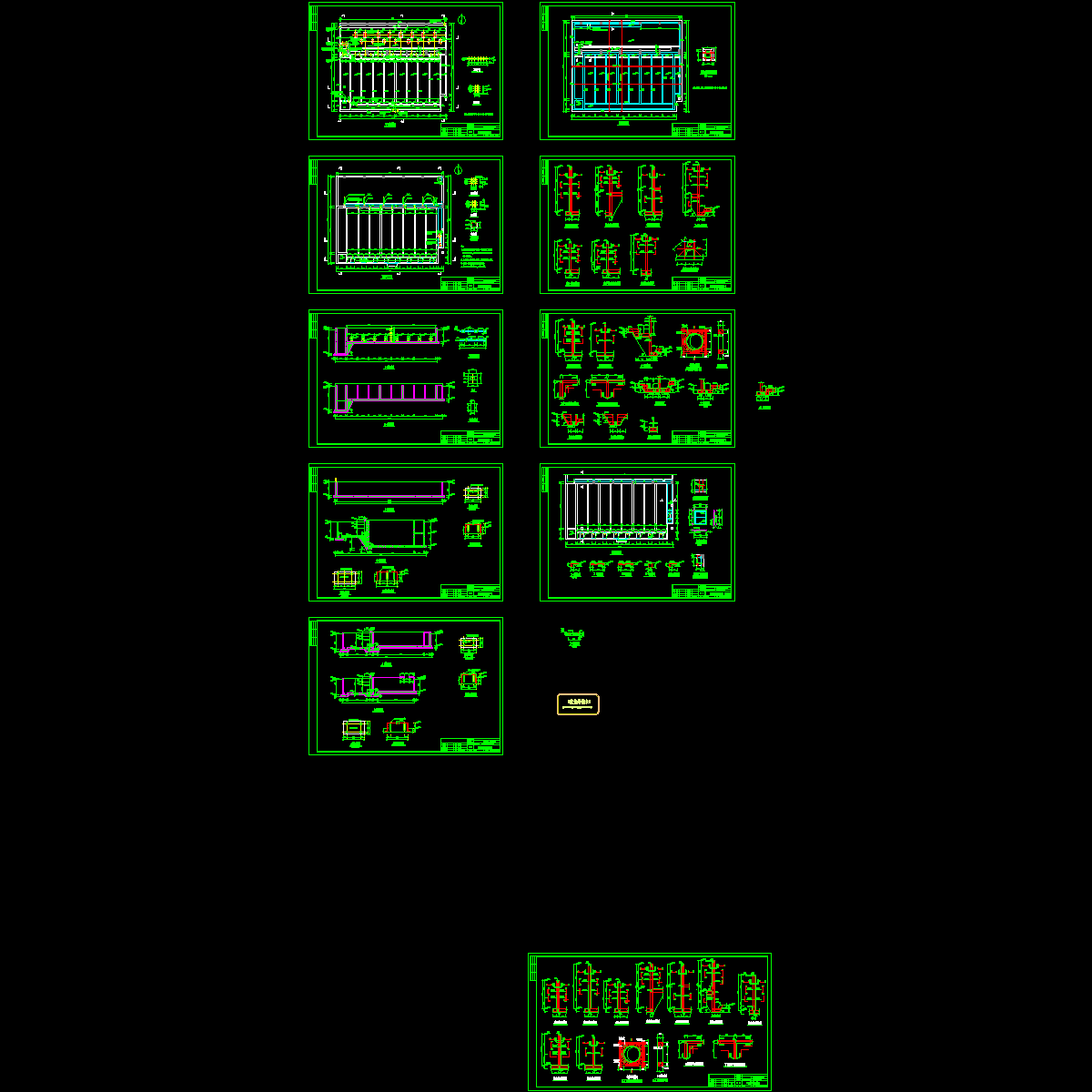

附件详情 工程介绍： 　　 该项目为电厂再生水深度处理站工程，建筑类别：3类。合理使用年限为50年。耐火等级：二级。抗震烈度：8度。建筑结构形式：框架结构及局部梯形屋架结构。 该项目各单体设计标高±0.000所对应的绝对标高详见总图。本施工图中所标尺寸除标高以米（m）为单位外，其余均毫米（mm）为单位。建筑层数：地上一层（办公部分局部二层）。建筑面积：2884.32平方米。其中：膜池间：848.40平方米。鼓风机房：329.23平方米。加药间：211.57平方米。加氯间：81.53平方米。泵房：346.06平方米。污泥脱水间及污泥间：134.37平方米。变配电间：279.72平方米。管理办公区：653.44平方米。 　　 　　设计内容：该资料包MBR膜池平面安装图、污泥回流泵-2.00m以上安装图、抽吸泵、废液泵-2.10m以下安装图、膜池剖面图、MBR膜池顶板配筋图、节点详图、曝气池、污泥脱水系统图设计等。 　　 　　编制于近代年，图纸共39张。 　　 工艺流程高程图 污泥脱水系统图 抽吸泵-2.10m～-1.55m安装图 再生水处理站管线系统轴测原理图 再生水处理站工艺管道综合图 MBR膜池平面布置图 一层、二层工艺管线平面图
