敬老院给排水施工大样图.dwg

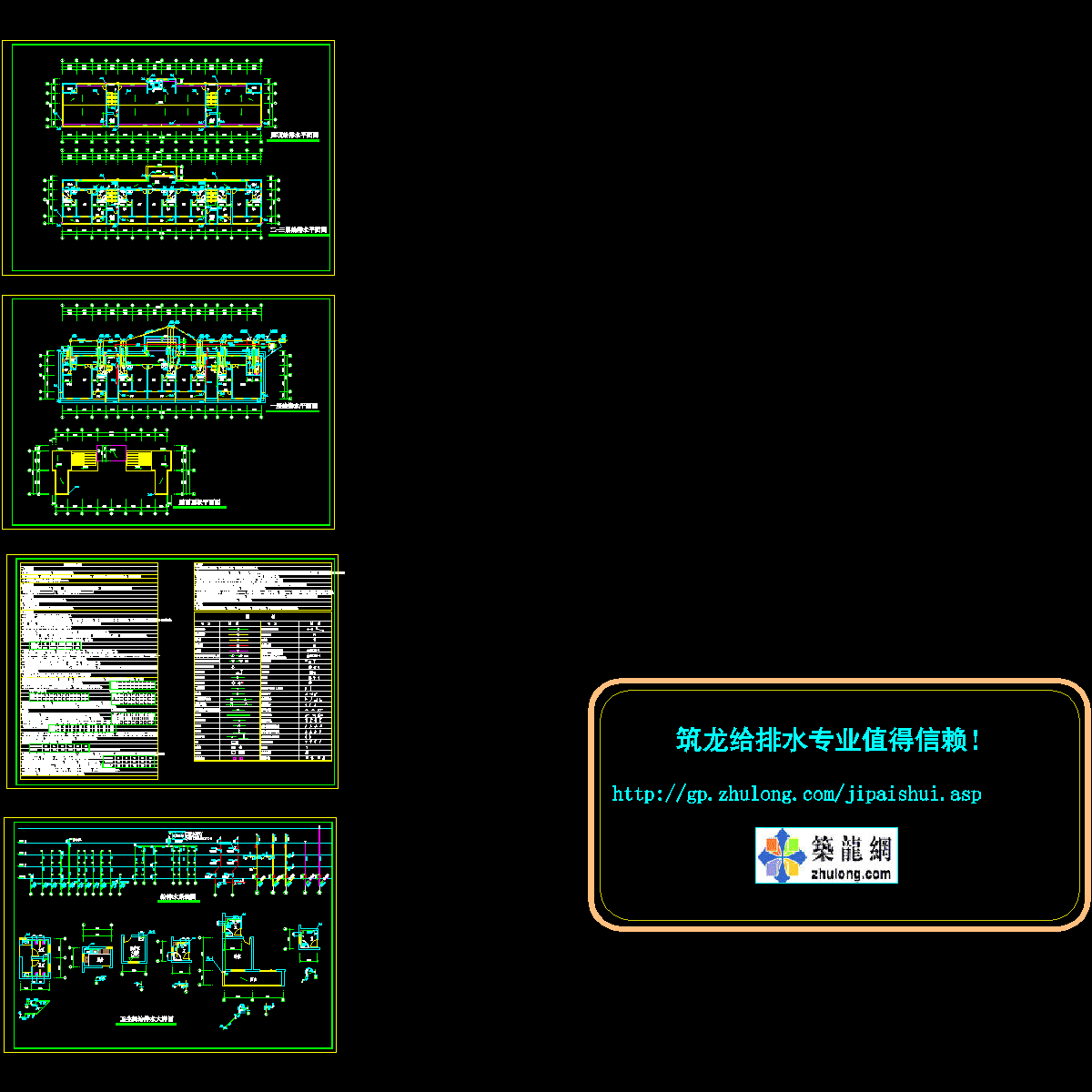

老年人建筑给排水施工图，给排水平面图，消防图，设计说明，大样图。 　　该项目地上共3层。-至三层均为标准间寝室及附属用房。建筑檐口总高度9.90m，占地面积572.9m2 ,总建筑面积1528.4m2。体积为5671M3. 　　设计范围 　　养老院生活冷热给水和生活排水;室内消火栓给水。 　　设计技术参数 　　用水量:生活冷水用水量150L/人/d;生活热水用水量70L/床/d。
