5层敬老院给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：安徽
附件详情

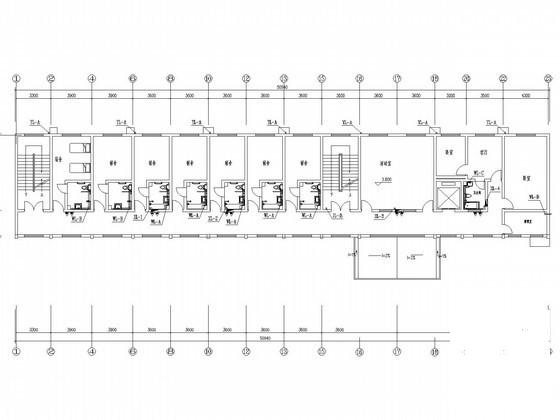

- 给排水及消防平面图
- 水箱剖面图
- 室内消火栓系统图
- 雨水排水系统图
- 卫生间排水系统图
- 卫生间给水系统图
- 卫生间详图
- 卫生间热水系统图
附件详情
该项目建筑面积2518.85平方米，建筑层数五层，建筑高度16米。该项目设有生活给水系统、生活污水系统、雨水系统、室内消火栓系统、灭火器配置
，共8张。

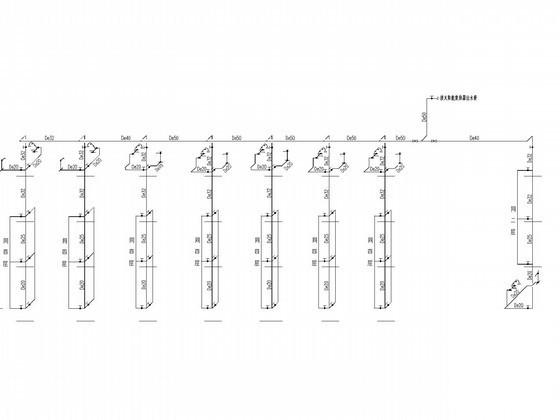

热水给水系统图

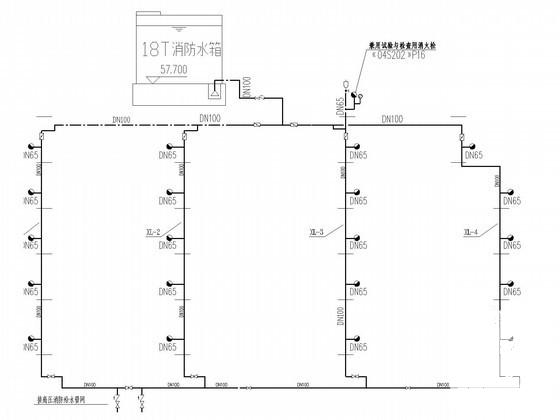

室内消火栓系统图

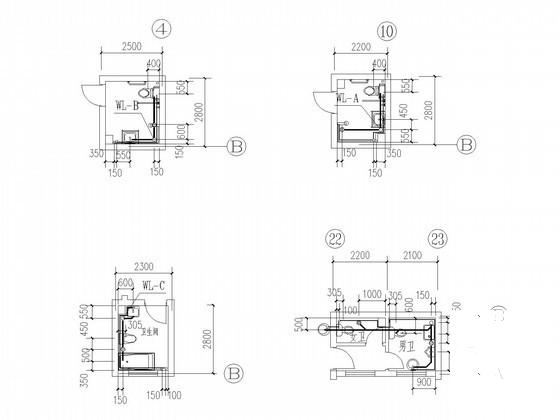

卫生间详图
