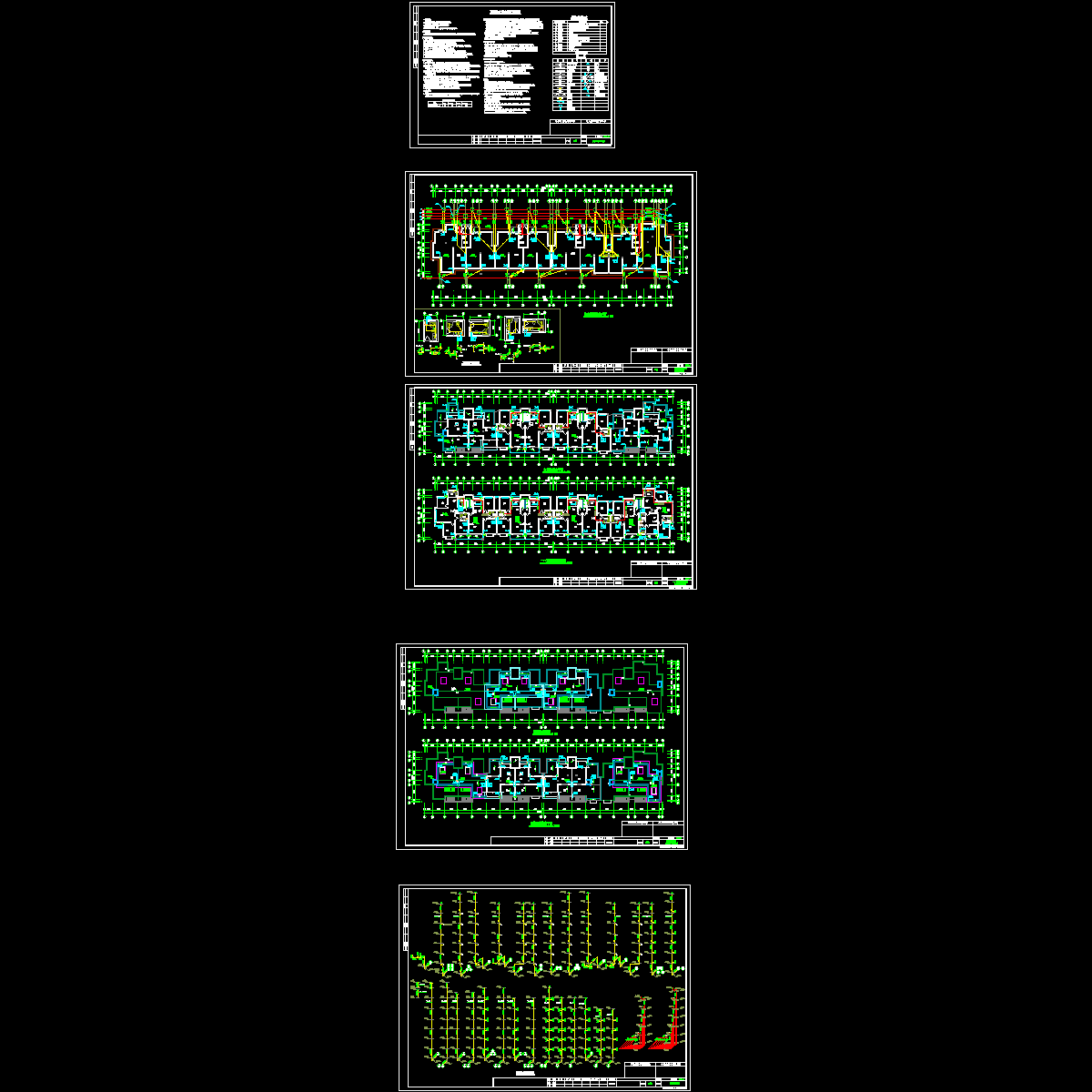

6层住宅楼给排水图纸.dwg

一．设计依据： 　　1.建设单位提供的该项目有关资料和设计任务书； 　　2.建筑和有关工种提供的作业图和有关资料； 　　3.国家现行有关给水、排水、消防和卫生等设计规范及规程。 　　二．设计范围： 　　1.该资料范围包括红线以内的给排水管道及消防等管道(红线内室外管道另见总图子项设计)。 　　三．生活给水系统： 　　1.水源：该项目供水水源为城市自来水，市政管网供水压力大于0.20MPa。 　　2.给水系统分区：该项目生活用水由市政管网直接供给。 　　3.管材和接口：生活给水管采用钢衬塑复合管，工作压力≥1.0MPa，螺纹连接。 　　4.水表为一户一表制,根据甲方要求户内仅设一给水点。 　　5.阀门：生活给水管上采用全铜质阀门。DN≤50采用截止阀，DN>50采用闸阀。 　　6.在可能经常检修的给水部件及支管丝扣阀门前或后，应安装可拆卸的配件，以便检修。 　　7.卫生器具选型由甲方自定。所有卫生器具均配建设部推荐的节水型五金产品。 　　四．生活排水系统： 　　1.该项目采用雨、废、污分流制排水。生活污水经化粪池预处理后排入市政污水管。 　　2.管材和接口：污、废水立管采用中空壁硬聚氯乙烯螺旋管，横管采用中空壁消声硬聚氯乙烯排水管， 　　立管底部的弯头和横干管采用承压排水UPVC管。雨水管采用硬聚氯乙烯平壁管。 　　3.用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45?三通或45?四通和90?斜 　　三通或90?斜四通。 　　4.排水立管与排出管端部的连接，应采用两个45?弯头。轴线偏置时采用两个45?弯头或乙字管连接。 　　5.H≤4m时，排水立管每层设一伸缩节，H＞4m时，每层设二个伸缩节。排水横管无汇合管件的直线管段大于2m时设伸缩节。伸缩节间距不得大于4m。6.排水立管的检查口距地面1.0m，方向应方便检修，暗装立管应在检查口处设检修门。7.屋面雨水斗采用87型雨水斗或侧入式雨水斗，规格同立管管径。
