陶瓷有限公司余热利用CAD施工图纸.dwg

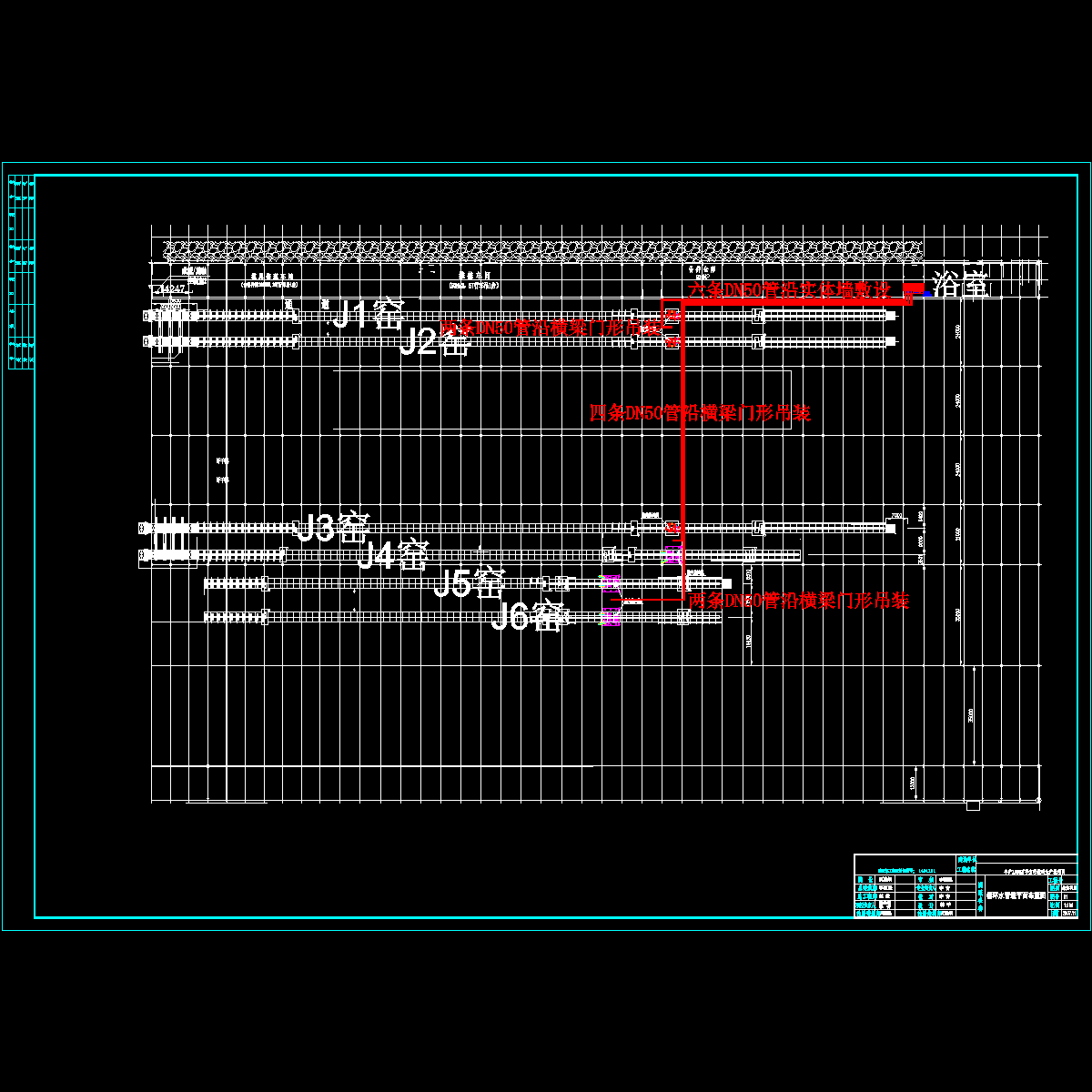

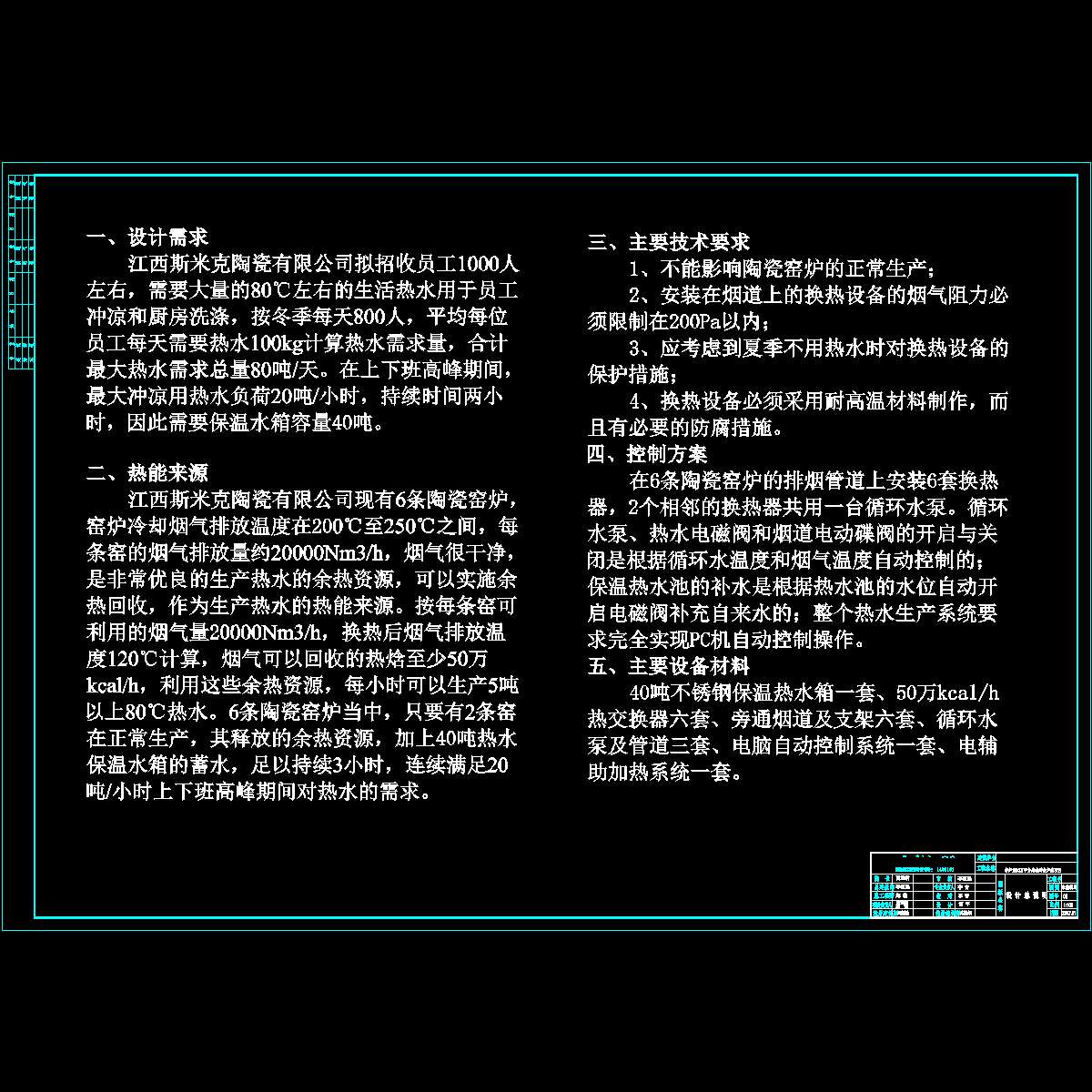

江西某陶瓷有限公司年产1500万m2瓷砖生产线项目建成后约有员工1000人，需要大量的80℃左右的生活热水用于员工淋浴和厨房洗涤，按冬季每人每天需要热水100kg/人计算，加上厨房洗涤用热水，合计最大需要热水总量120吨/天。在上下班高峰期间，最大需要热水淋浴20吨/小时。如此大的生活热水需求，若使用锅炉烧水供求，对公司来说又是一笔沉重的经济负担。而公司现有6条陶瓷窑炉，烟气排放温度在180℃至250℃之间，每条窑的烟气排放量约20000Nm3/h左右，烟气很干净，是非常优良的生产热水的热能来源。按每条窑可利用的烟气量15000Nm3/h，换热后烟气排放温度100℃计算，烟气可以回收的热焓达到40万kcal/h，每小时可以生产5吨80℃热水。6条陶瓷窑炉当中，只要有2条窑在正常生产，其释放的余热资源，加上热水池的蓄水，就足以持续4小时，连续满足20吨/小时上下班高峰期间对热水的需求。
