煤矿地面注浆站设备基础CAD施工图纸.dwg

含:1、双套注浆系统设备及土建工程最终布置方案   2、制浆设备工作区土建工程平面间距位置关系图   3、电缆沟、地埋电缆管、地埋水管位置图   4、水泥罐、高速制浆机、注浆泵基础图   5、水泥罐基础预埋件位置图   6、储浆池、清水池基础图   7、钢筋混凝土结构浆池配筋图   8、粗浆池、精浆池施工图   9、控制室结构图   10、注浆站内部水沟布置图   11、注浆站土建工程参数及施工图纸的说明   12、水沟、电缆沟说明及埋电缆管弯角焊接示意图   13、注浆站制浆工艺流程图   14、注浆站设备连接示意图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 4-水泥罐等设备基础施工图.dwg
    4-水泥罐等设备基础施工图.dwg

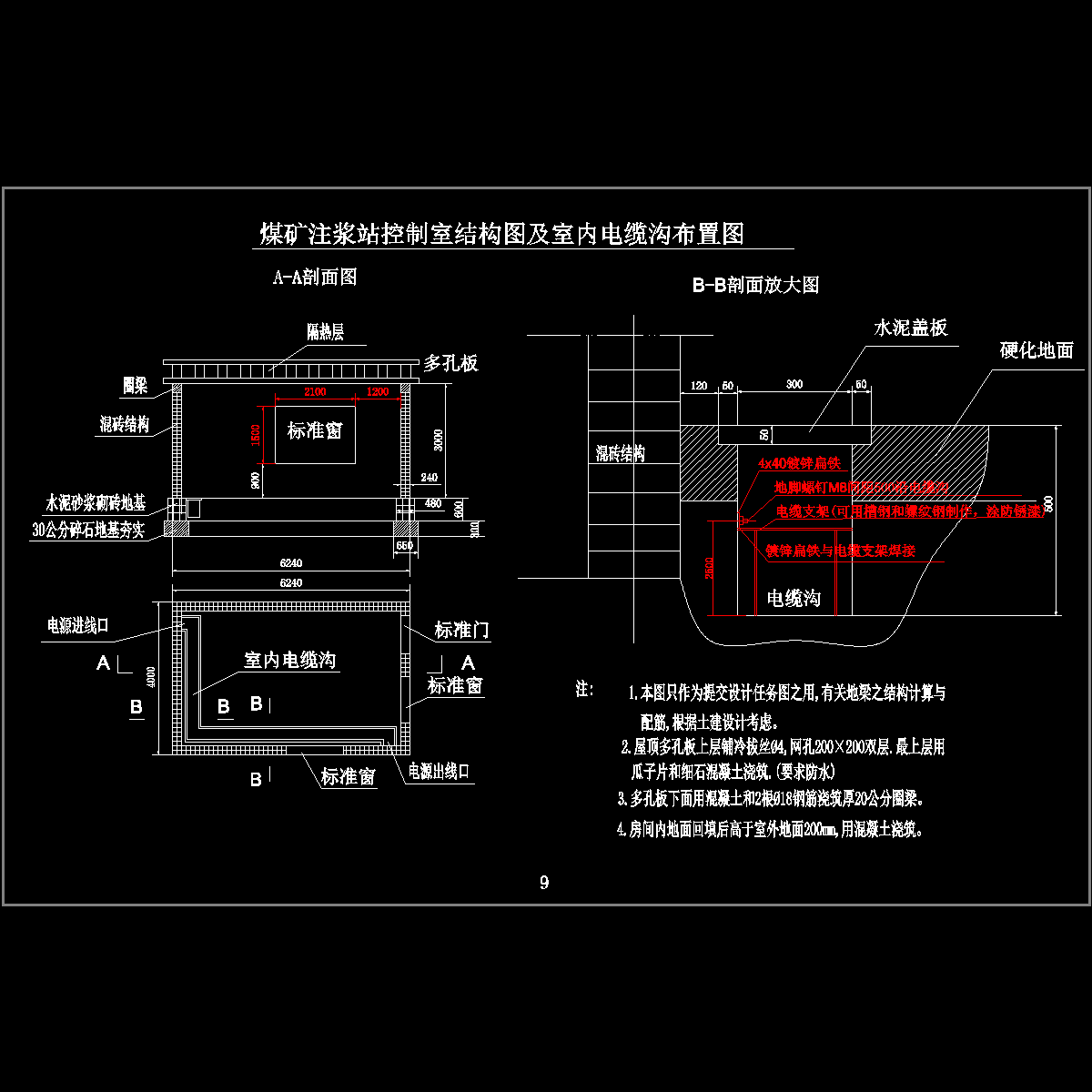

  • 5-煤矿注浆站控制室结构图-改.dwg
    5-煤矿注浆站控制室结构图-改.dwg

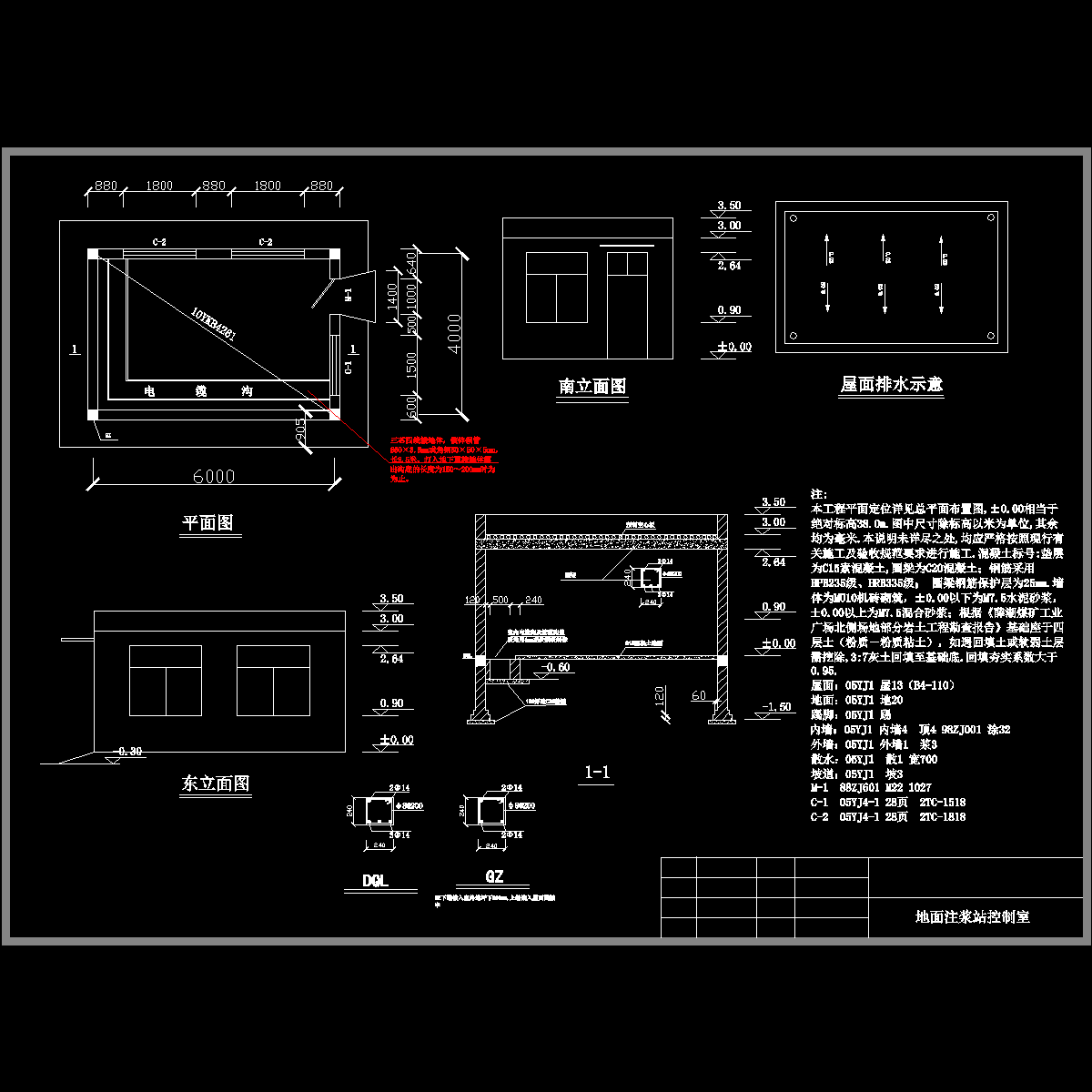

  • 注浆站控制室带接地极施工图.dwg
    注浆站控制室带接地极施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
