小型水库面板堆石坝工程CAD施工图纸.dwg

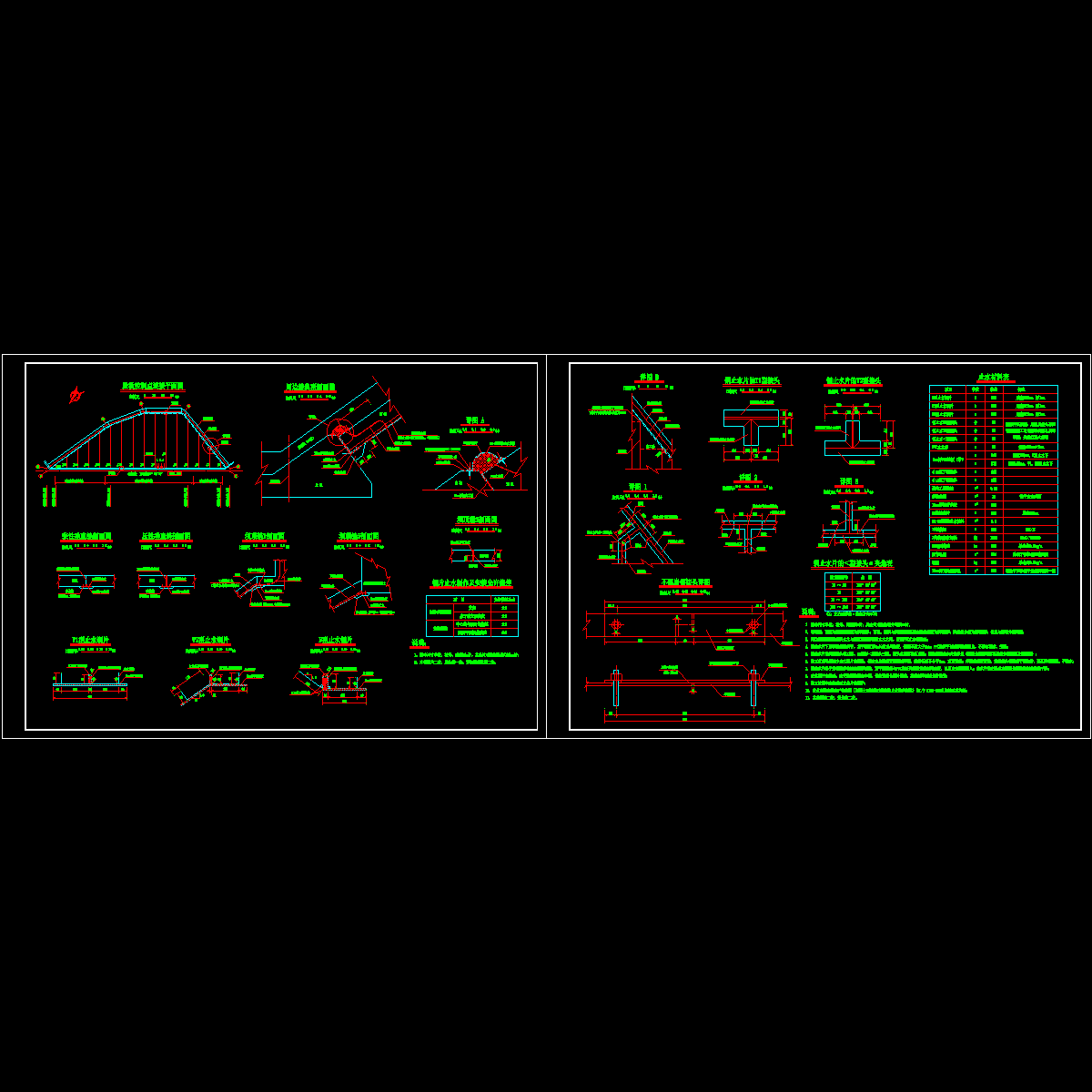

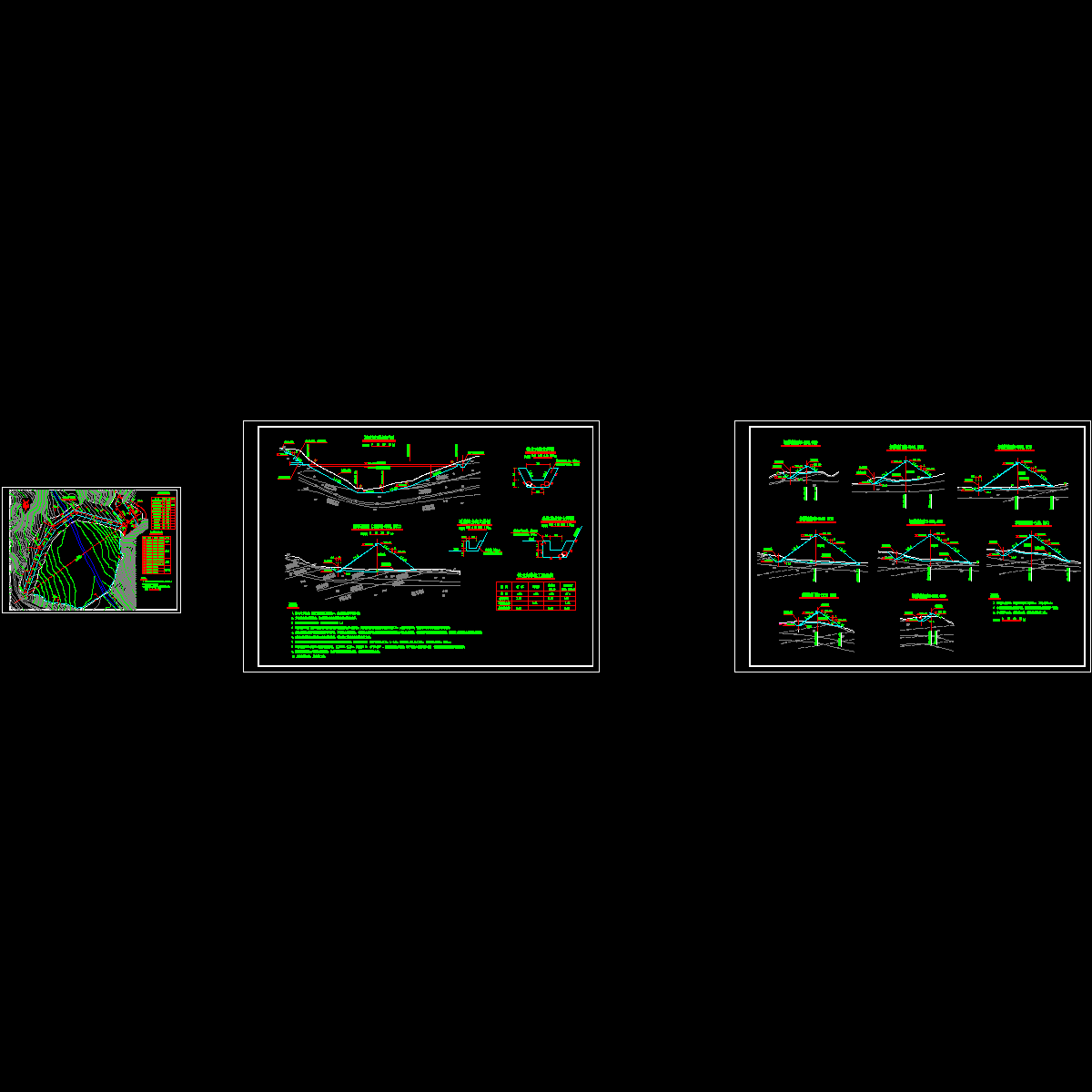

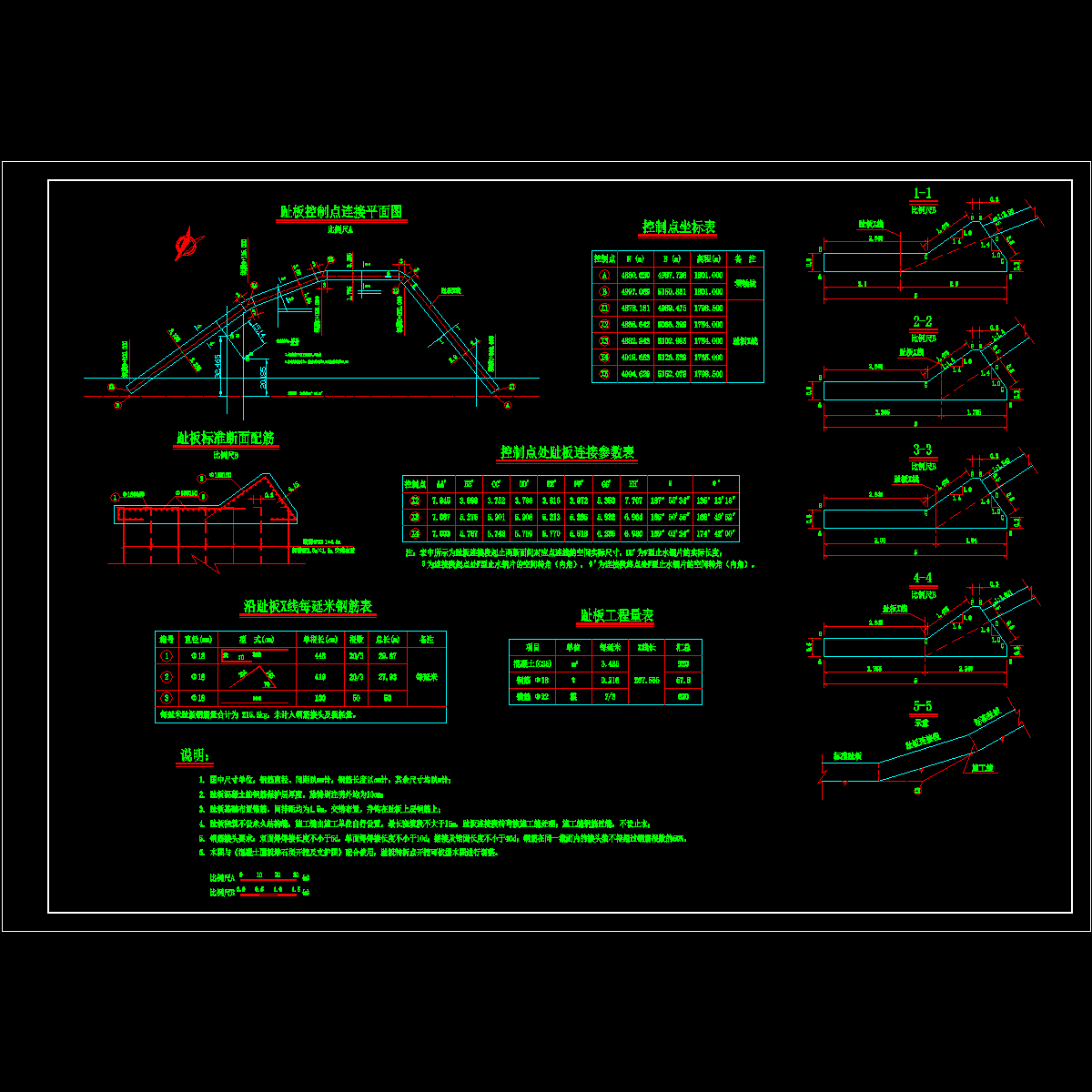

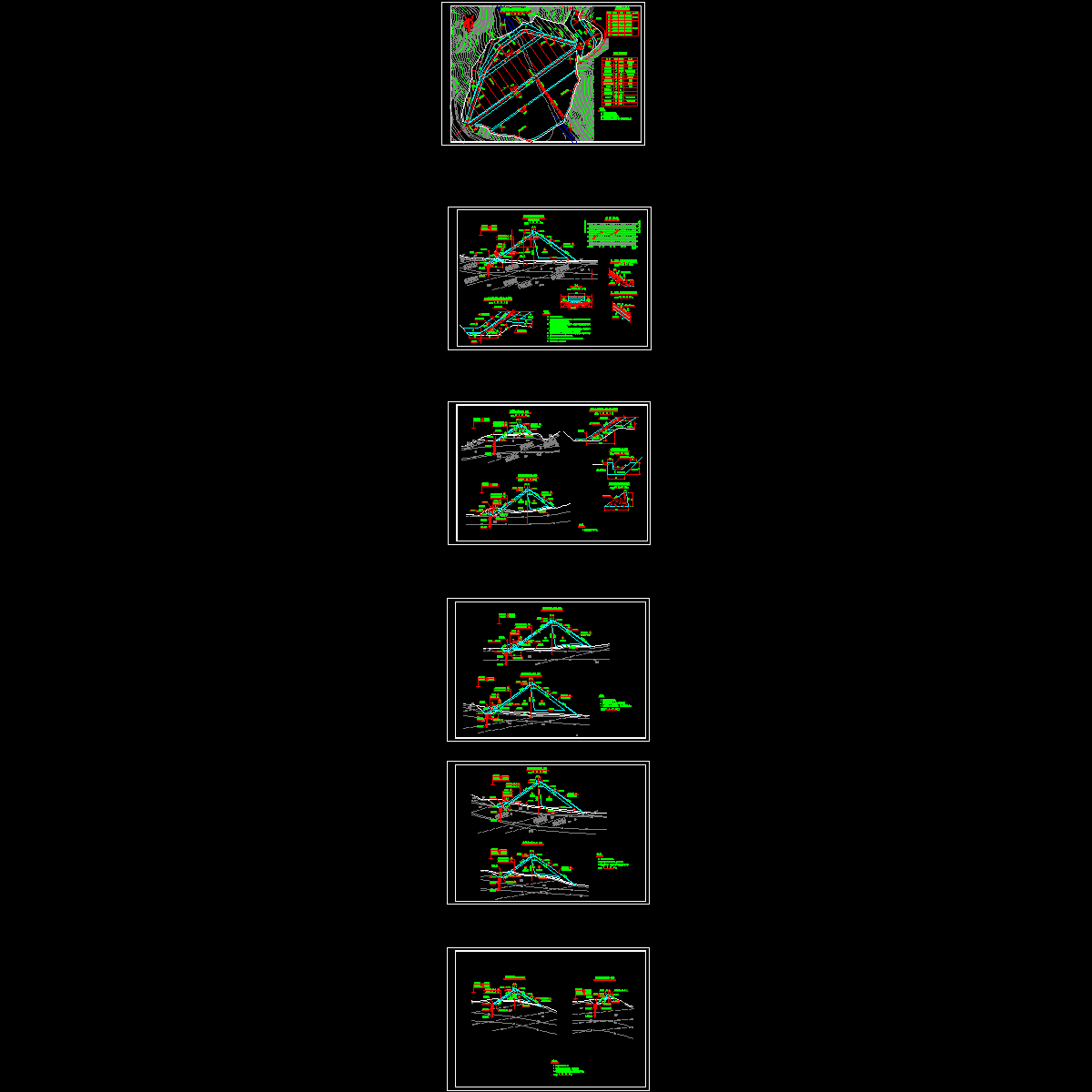

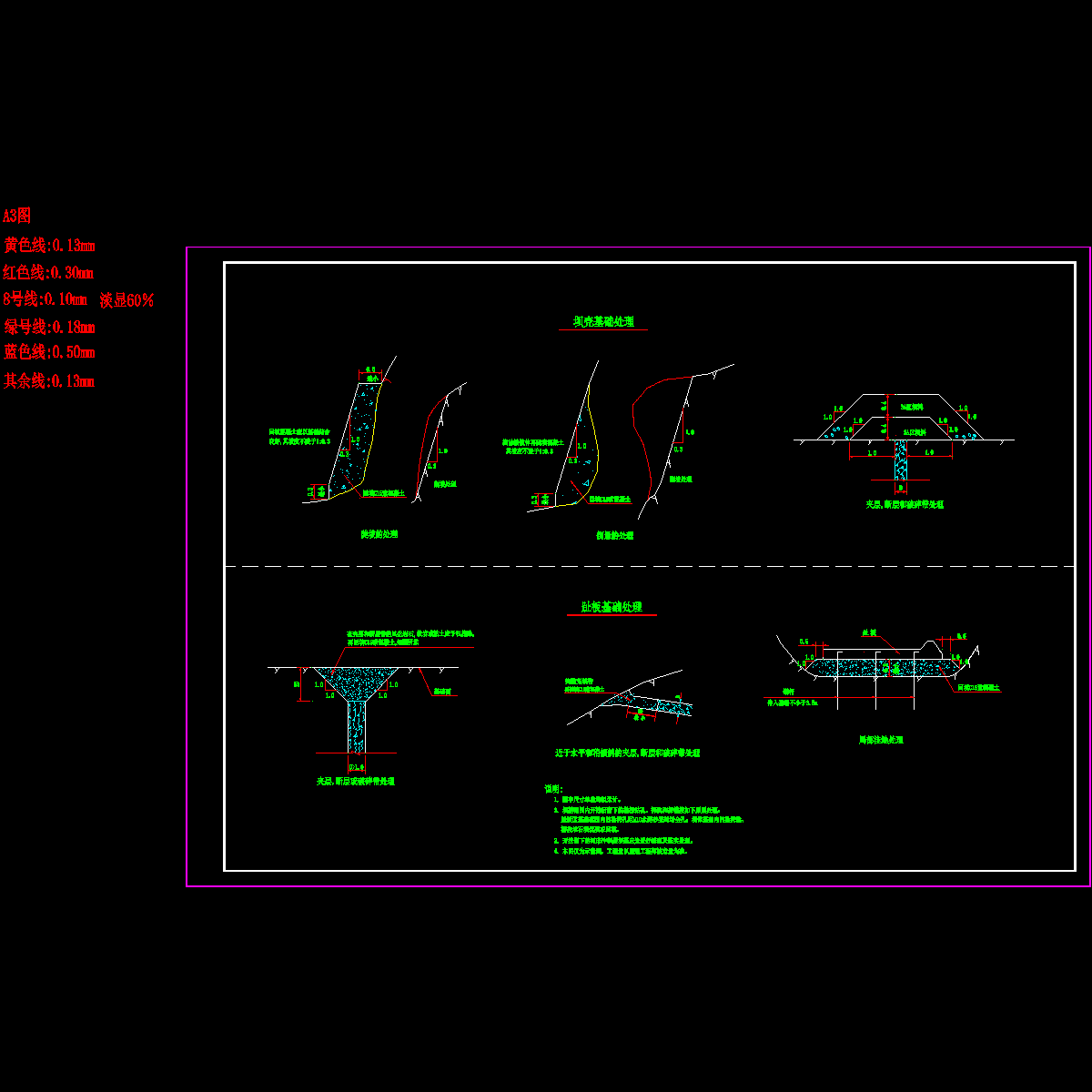

该工程水库总库容为156万立方米，坝顶长190米，宽6米，坝顶高程为1801米，最大坝高45.6米，采用基础帷幕灌浆的防渗措施，溢洪道为开敞式，堰顶高程为1797米。 　　【主要施工图纸】 　　1、枢纽平面施工图；2、溢洪道开挖施工图；3、面板、趾板结构图；4、大坝基础帷幕灌浆施工图；5、面板体形轮廓图；6、坝肩连接施工图；7、接缝止水施工图；8、面板坝开挖施工图；9、坝体填筑施工图。 　　... ... 　　20张，
