4层医院培训基地多联机空调系统通风设计
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计面积：3016.47平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
空调系统：制冷剂系统
-
送风方式：侧面送风,散流器送风
-
项目所在地：上海
项目概要：
本项目为上海市东方医院（南院）新建“上海市医疗卫生应急物资储备、保障和培训基地”工程。总建筑面积 3016.47平方米。地上4层，建筑总高度为22米。建筑的耐火等级为二级。
设计范围：
1、汽车库、卫生间及茶水间等通风设计；
2、办公楼空调、通风及防排烟设计。
部分图纸展示：

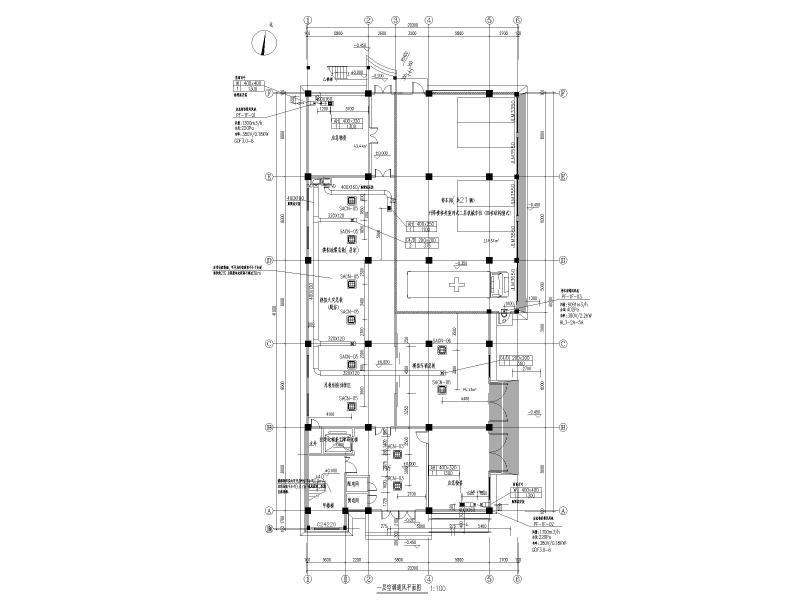

一层空调通风平面图

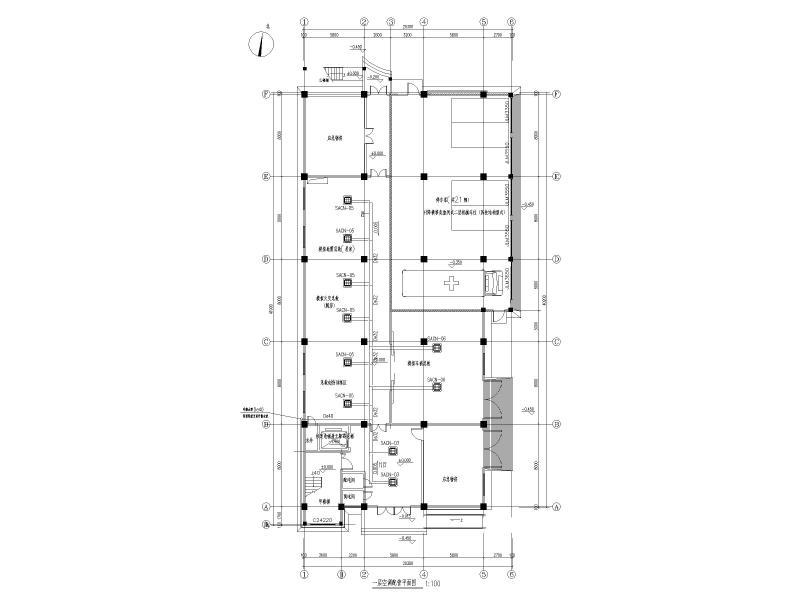

一层空调配管平面图

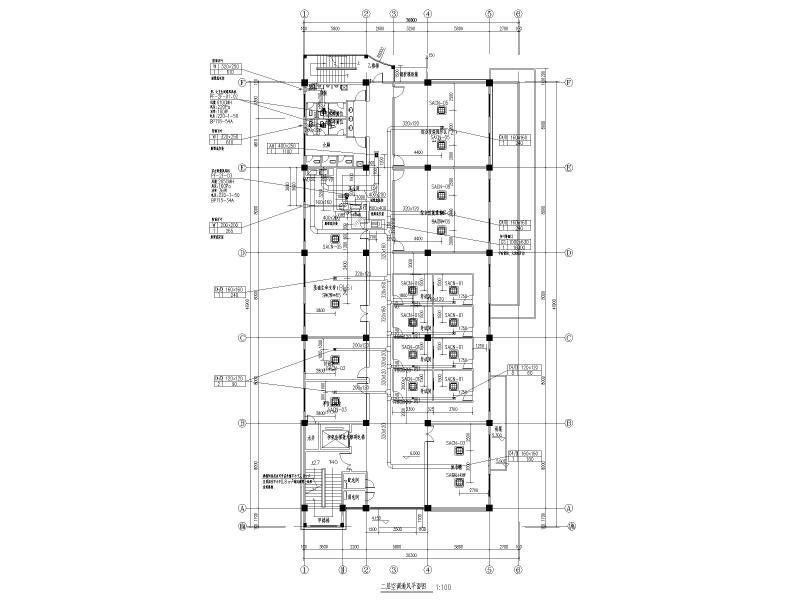

二层空调通风平面图

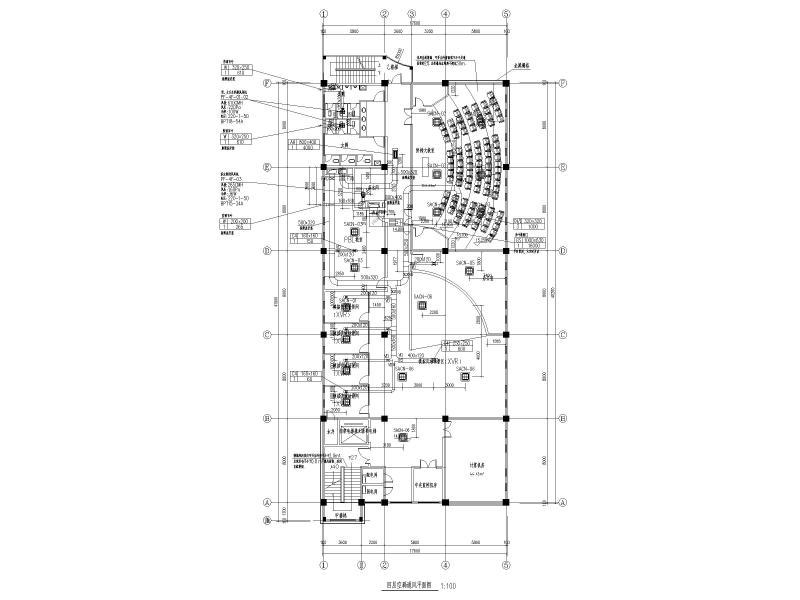

四层空调通风平面图

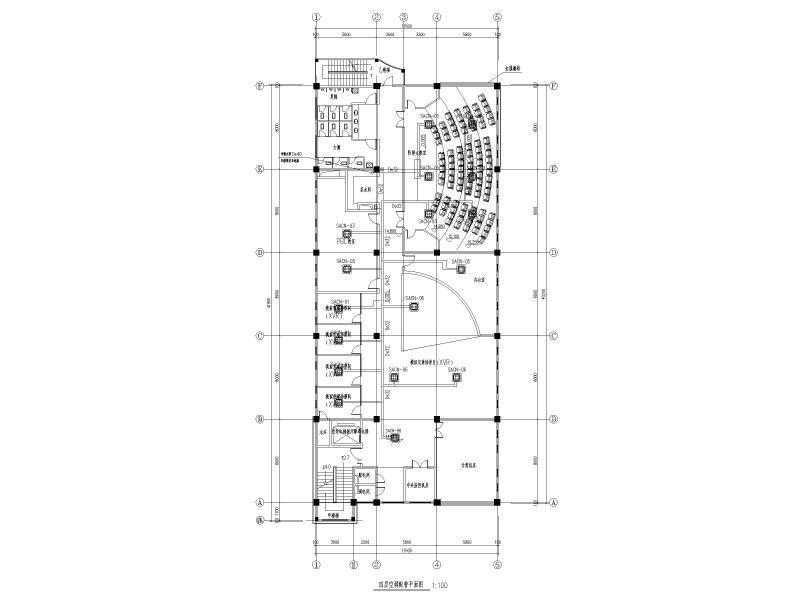

四层空调配管平面图
空调通风图例
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
多联机空调系统设计 - 1 -
多联机空调系统设计 - 2 -
多联机空调系统设计 - 3 -
多联机空调系统设计 - 4 -
多联机空调系统设计 - 5 -
多联机空调系统设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
