23层办公室多联机中央空调系统设计CAD施工图纸

  • 建筑面积:28305平方米
  • 地上层数:23层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 图纸年代:近代
  • 设计内容:空调,通风,机房
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风
工程说明:
1.该资料采用 数码涡旋中央空调系统,室内机采用四面出风嵌入式、一面出风嵌入式、标准风管天井式。每台室内机单独控制、调节。
室内机采用四面出风嵌入式用于会议室及大办公室等开敞区域、一面出风嵌入式用于一般办公房间、标准风管天井式用于须侧出风装饰要求较高的房间。
2.设计总冷负荷为2877.6KW,充分满足本楼各个部分的制冷及冬季制热。
3.室外机设置在五层屋面和各层空调设备间,设备间需保证良好的通风。
4.冷媒管和冷凝水管全部采用暗管布置。
5.冷媒管采用去磷无缝铜管,分歧管(三通)采用厂配套产品,其管厚度详见《 (V)、(M)空调安装手册》。
6.冷凝水管采用硬制PVC并保温,保温材料采用阻燃保温套管,10mm厚。安装坡度不得小于0.5%。接至卫生间地漏。
7.冷媒管吊托架间距不小于2.5米,冷凝水管吊托架间距不小于2.0米。
8.室外机基础下应垫橡胶减震垫,双层。室内机及室外机,应有良好的接地。
9.设备基础做法应与土建配合。
10.空调控制部分采用集中控制,各房间即可实现有线控制,也可实现遥控,集中控制器设置在值班室或消防控制室便于统一管理。
11.以上未述及的必须按GB50243-2002《通风与空调工程施工质量验收规范》和《 (V)、(M)空调安装手册》N0.JZ02-012版执行。
12.本次设计为甲方招标用图,原设计中机械送排风及消防防排烟均不变,待甲方确定空调厂家和装修方案后,需根据实际情况做出调整。
图纸展示:
首层空调平面图
首层新风图
五层空调平面图
五层空调新风图
15-17层空调平面图
6-14层空调平面图


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

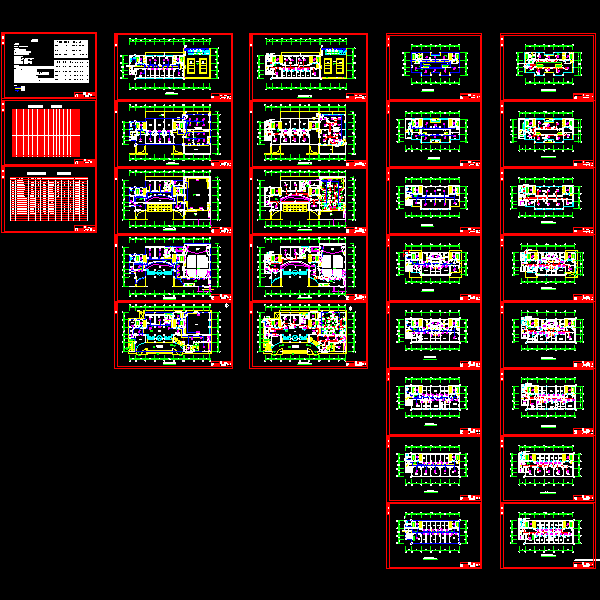

  • 23层办公室多联机中央空调系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
