6层服务中心多联机空调系统施工大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计内容：空调,通风
  • 项目所在地：广东
项目概要：
1、工程名称：大石街党群文体活动服务中心 暖通施工图 设计
2、工程地点：广州市番禺区大石街工业三路4栋
设计范围：
1、通风空调系统设计。
通风与空调工程
  1. 空调系统设计
    （1）该项目按工程实际分别设计分体空调及多联机中央空调；经设计及施工单位审定后，再进行加工、安装。
  2. 通风设计
    卫生间均设置机械排风系统；
....................
图纸展示：

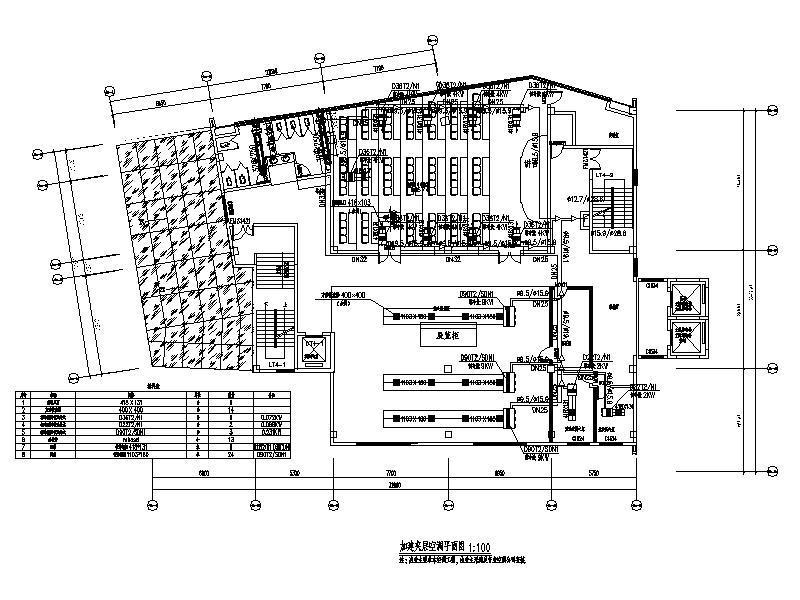

加建夹层空调平面图

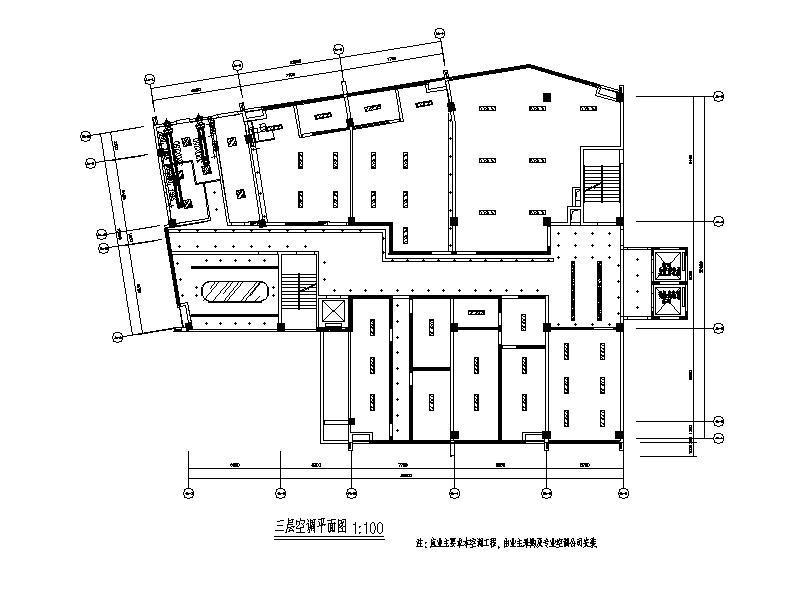

三层空调平面图

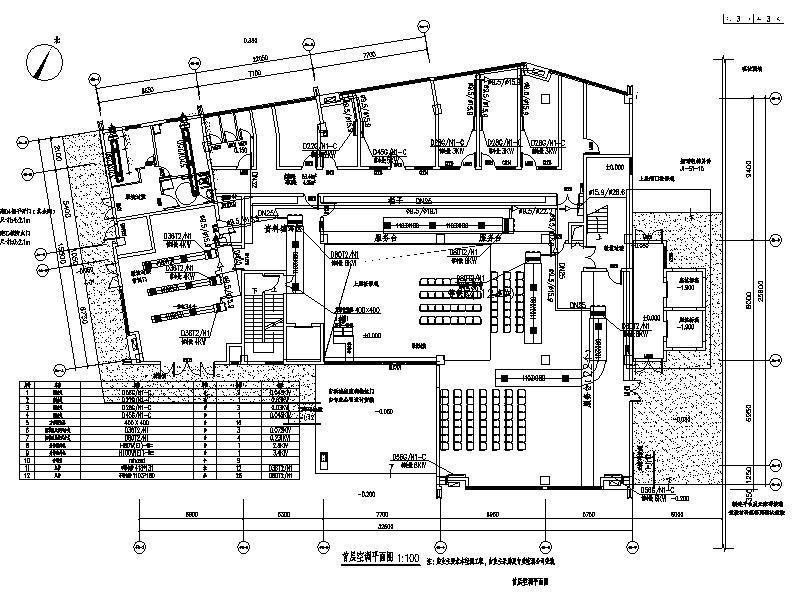

首层空调平面图

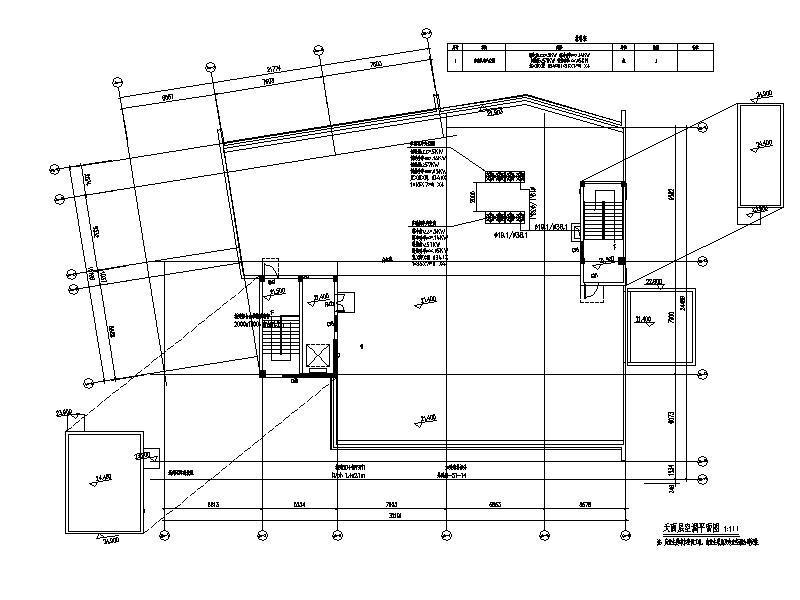

天面层空调平面图

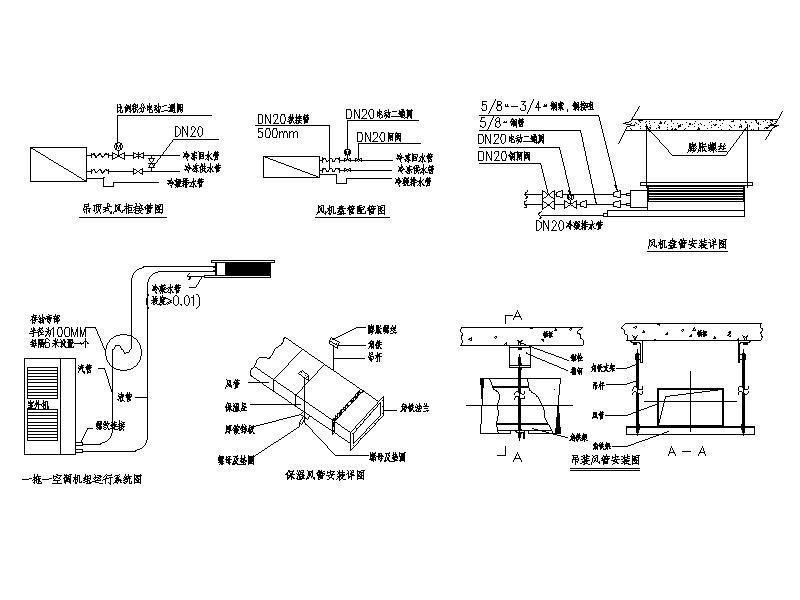

安装大样图
多联机中央空调系统图
