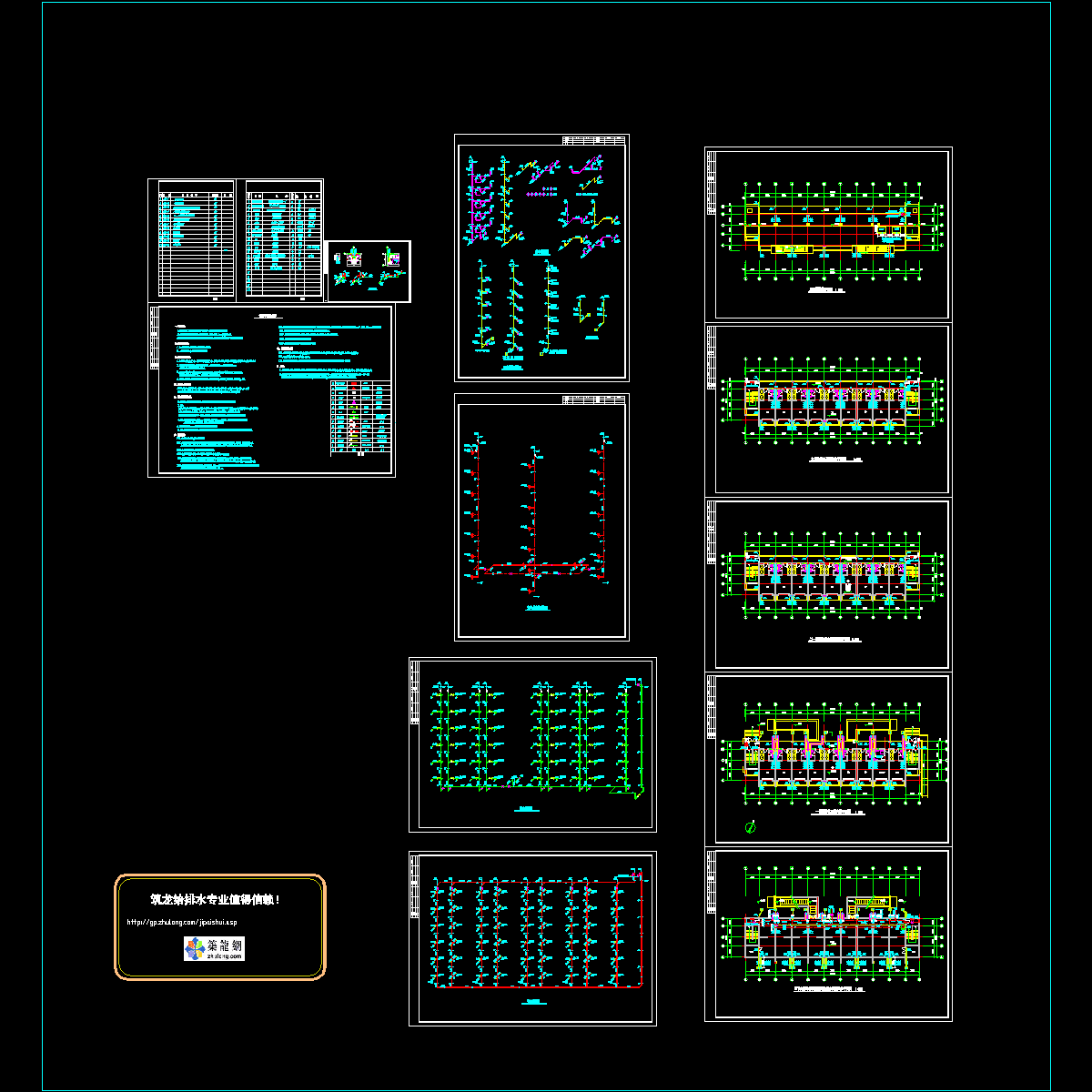

外来人口宿舍给排水设计CAD施工图纸.dwg

一项目概要： 　　1、本建筑物为上海某镇来沪人员管理服务中心，地下一层为自行车库，地上6层为辅房。 　　2、本专业设计内容有生活给水系统、生活污废水系统、消防给水系统、屋面雨水排水管道系统。 　　3、热水系统该资料仅预留热水供回水管及屋面冷热水箱位置，屋面太阳能供热系统由专业厂家待装修时设计施工。 　　二、生活给水系统： 　　1、该项目水源来自市政给水管网，采用集中泵房变频供水 　　2、 水表选用干式水表,表前阀门应选用黄铜质球阀. 　　三、消火栓给水系统： 　　1、室内消防用水量为10L/s，室外消防用水量为25L/s。从集中消防泵房出水管道接出两根DN100的引入管，在地下室内成环。 　　2、室内消火栓采用单栓消火栓,消火栓口径为DN65，水龙带长度为25m，水枪口径为?19mm.实验用消火栓在栓前给水支管上装有压力表。 　　3、室内消火栓箱的外形尺寸为1000×700×160mm，暗装消防箱留洞尺寸为:1050X750X160,消火栓栓口安装高度离地为1.1m，消火栓的给水支管管径为DN65。 　　4、建筑灭火器的设置：在各层按规范设有手提式干粉（磷酸铵盐）灭火器,型号为MF/ABC3，充装量3Kg，2A。....
