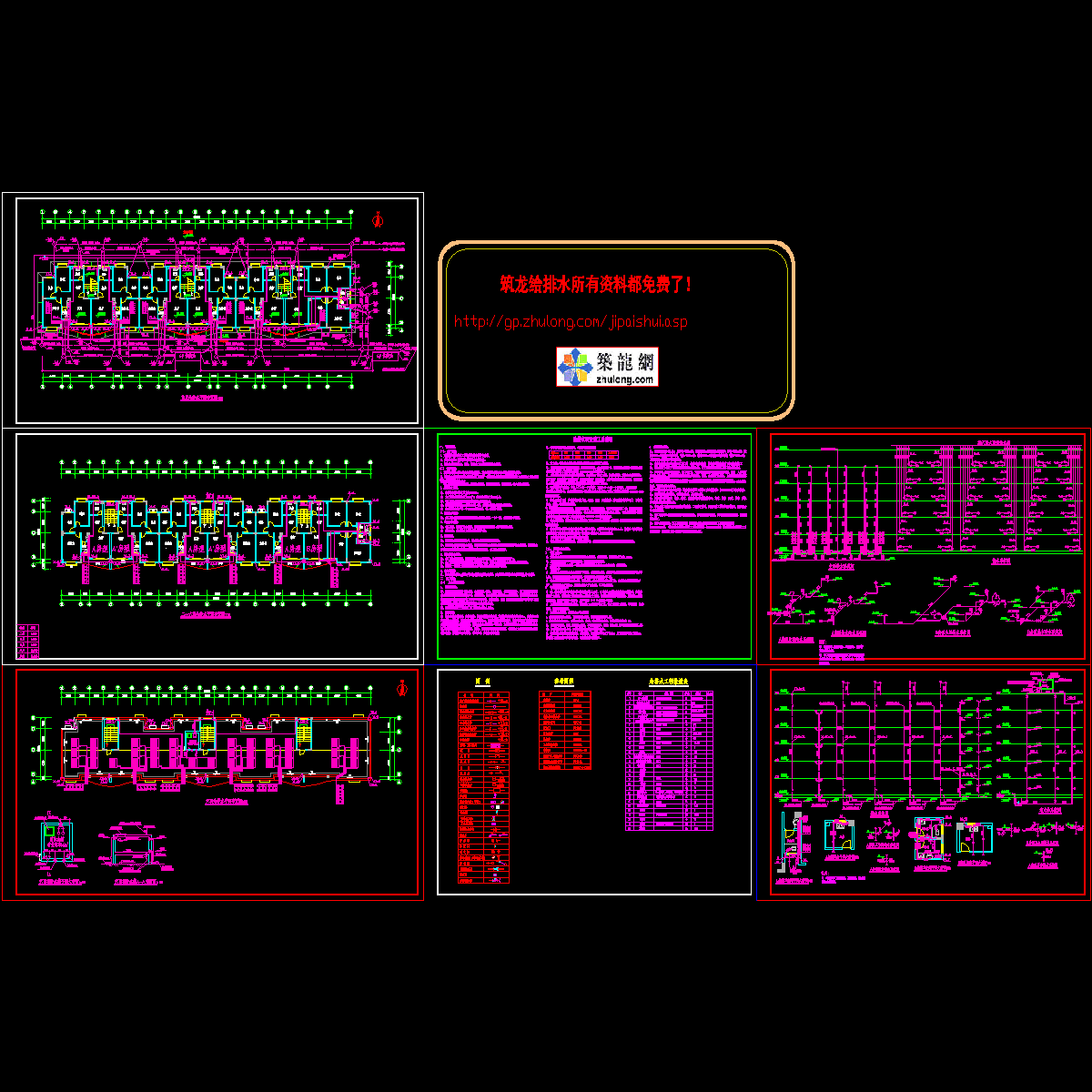

6层住宅楼给排水设计CAD施工图纸.dwg

附件详情 设计范围： 　　1．该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。 　　2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。 　　该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统。 　　该项目给水系统直接由室外市政给水管网供水。 　　天面设有效容积为6m|消防水箱一座，由室外市政给水管网直接供水。 　　该项目生活热水系统采用家用型太阳能热水器，一户一座，在天面集中设置。 　　该项目污、粪水采用分流制。粪水经化粪池处理后，排入市政污水管。所有污水、粪水排水立管仅设伸顶通气管。 　　屋面雨水采用87型雨水斗，阳台雨水采用普通排水地漏。雨水排水均采用外排水系统。屋面雨水经雨水斗和雨水管直接排至室外雨水检查井；阳台雨水经地漏和雨水管排至室外雨水排水明沟。室外地面雨水经雨水口，由室外雨水管汇集，排入雨水检查井。 　　该项目为多层住宅。室内消火栓用水量为5L/s，室外消防水量为25L/s。建筑屋面设消防水箱(有效容积:6m|)，满足火灾初期10min消防用水量的要求。室外设一套地上式消防水泵结合器与室内消火栓给水管网相连。 　　住宅楼梯间设2kg装的手提式干粉磷酸铵盐灭火器，灭火器的配置位置及数量详各层平面图。 某6层住宅楼给排水设计施工图
