钢筋桁架楼承板设计说明及构造详图纸2018

该附件是 钢筋桁架楼承板设计说明及构造详图 ，cad格式，共有1页，出图时间是。

2.1 钢筋桁架楼承板混凝土等级为C35。

2.2 钢筋桁架楼承板上弦、下弦钢筋的混凝土保护层厚度为15mm；现场设置的钢筋混凝土保护层厚度应满足GS-T-002保护层要求。

2.3 钢筋桁架上、下弦杆应采用牌号为HRB400的钢筋，腹杆应采用牌号为HRB400的钢筋或性能等同的牌号为CRB550的冷轧钢筋，支座横筋、竖筋应采用牌号为HRB400的钢筋。钢筋的材质与性能应符合GB1499.1、GB1499.2、GB13788的规定。

······

内容主要包含：

1. 一般说明

2. 设计要求

3. 施工要求

4. 构造详图

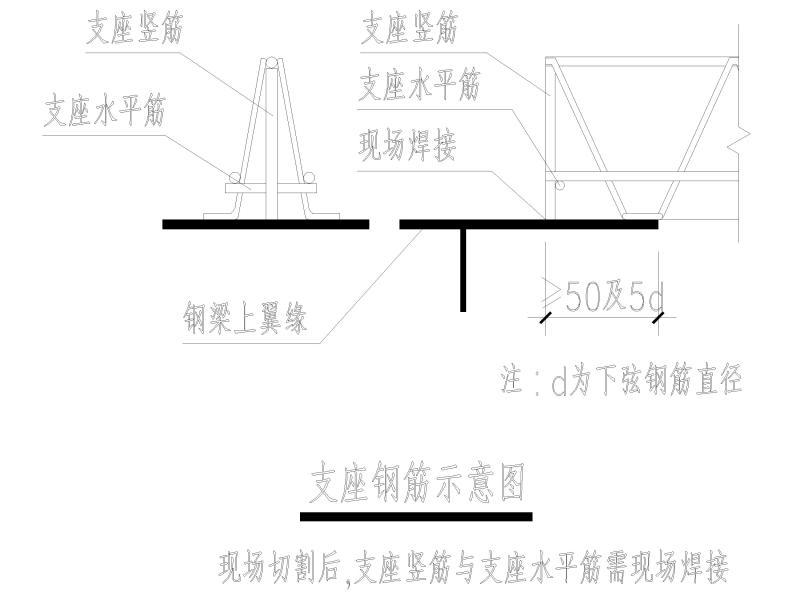

支座钢筋示意图

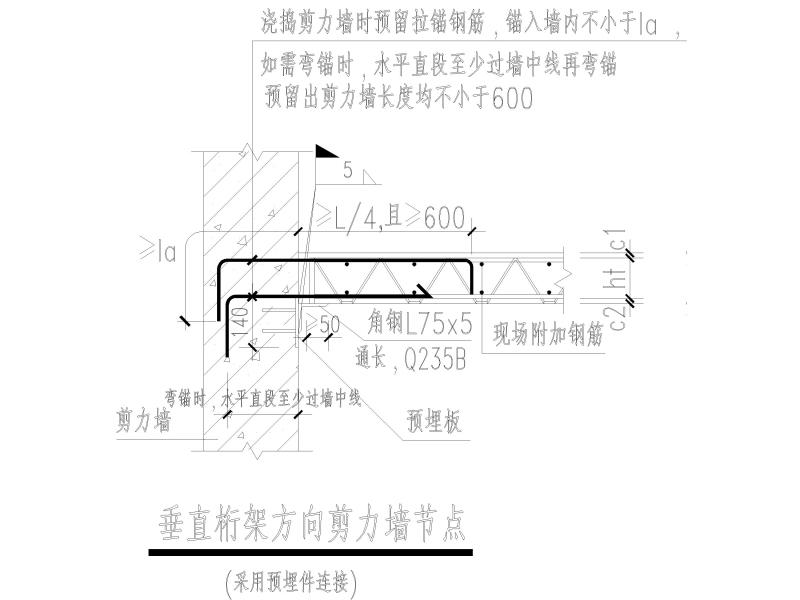

垂直桁架方向剪力墙节点

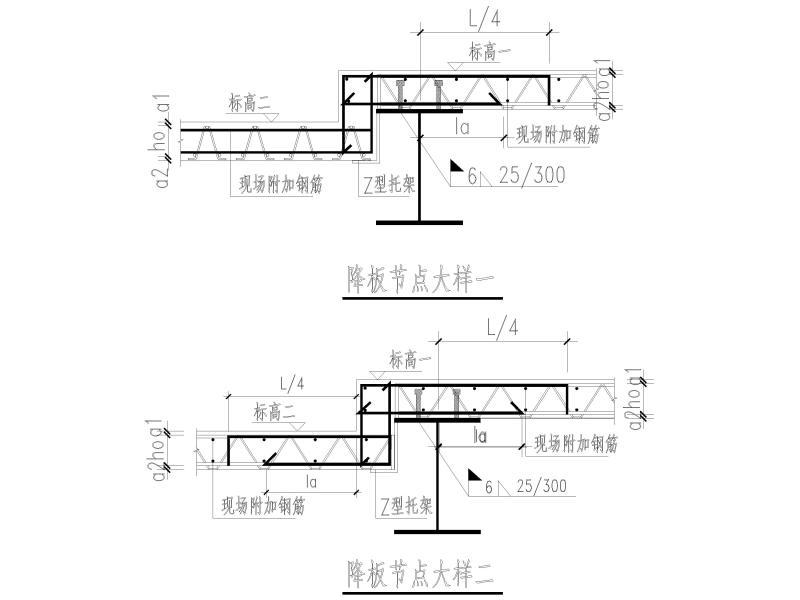

降板节点大样
