2万平方米的大型商场弱电及广播通讯施工图纸

搜索更多资源
  • 建筑类别：商业
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 火灾保护分级：一级
  • 弱电设计：广播系统
该附件为2万平方米的大型商场弱电及广播通讯图
1.该项目建筑物分类:防火等级为低层建筑中的二类建筑,消防对象为一级。按一级保护对象工程
设计,系统采用集中报警系统,具有火灾报警、联动控制、紧急广播等功能。
2.在一层消防控制室设火灾报警控制主机(联动型),通讯柜,消防电源等。商场中设感烟探测器、
声光报警器、消防广播,在扶梯四周设消防卷帘门,卷帘门两侧设感烟、感温探测器。
在消火栓旁设计消火栓报警按钮;在主要出入口和楼梯口附近设置手动报警按钮和消防电话插孔,
在消防泵房、变配电室、电梯机房、消防控制室均设火警电话机。
3.设备安装方式及高度:
温、烟感探测器均为吸顶明装,指示灯朝门口方向。,周围0.5m内不应有遮挡物,探测器至墙壁,梁边的
水平距离不应小于0.5m,至空调送风口边的水平距离不应小于1.5m。
手动报警按钮挂墙、柱明装,下沿距地1.5m。
声光报警器挂墙、柱明装,下沿距地2.5m。
短路隔离器安装在接线端子箱内。
消防广播、声光报警模块安装在接线端子箱附近。
其余模块及双切换盒均安装在其设备附近。
卷帘门两侧设手动控制按钮盒,高度1.5m,卷帘门选型见建施。

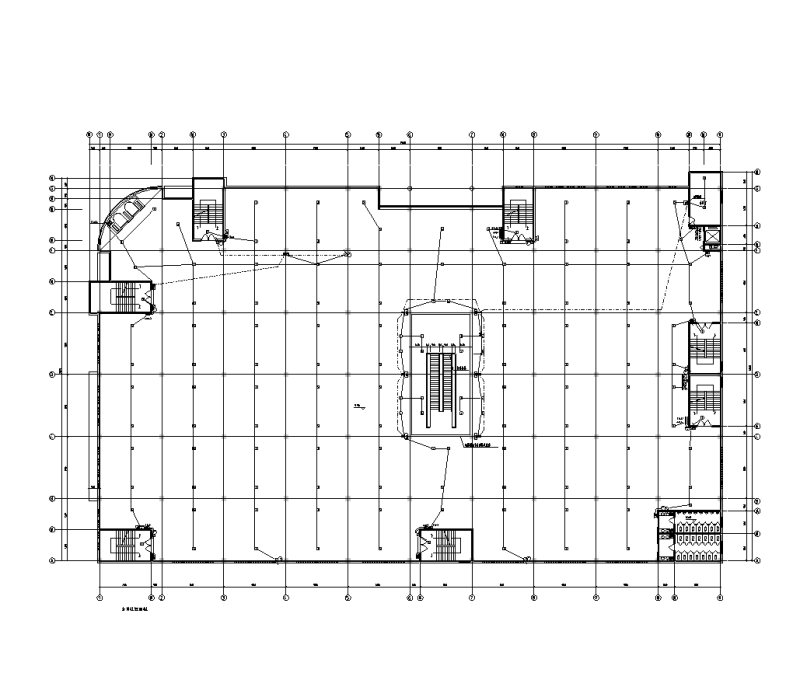

二.三层火灾报警联动平面图

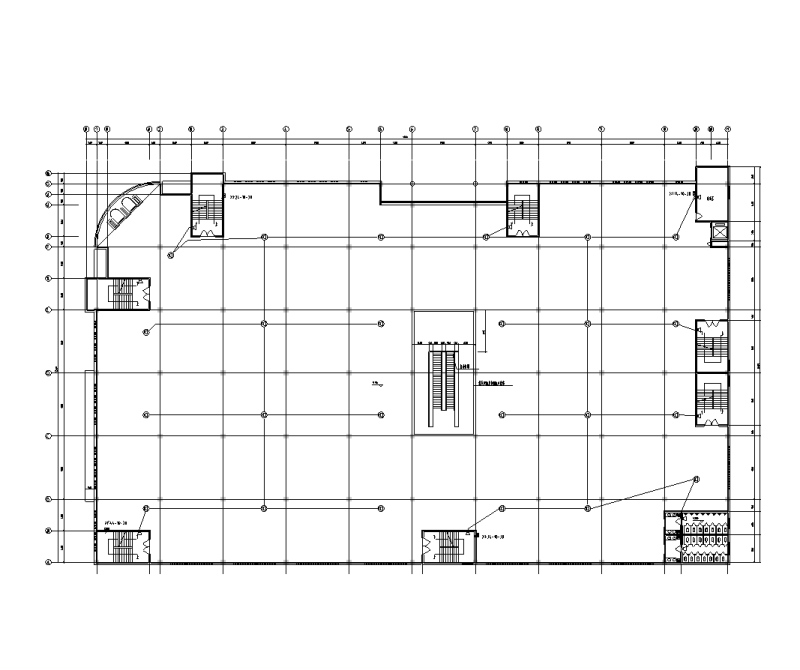

四层广播.通讯布置平面图

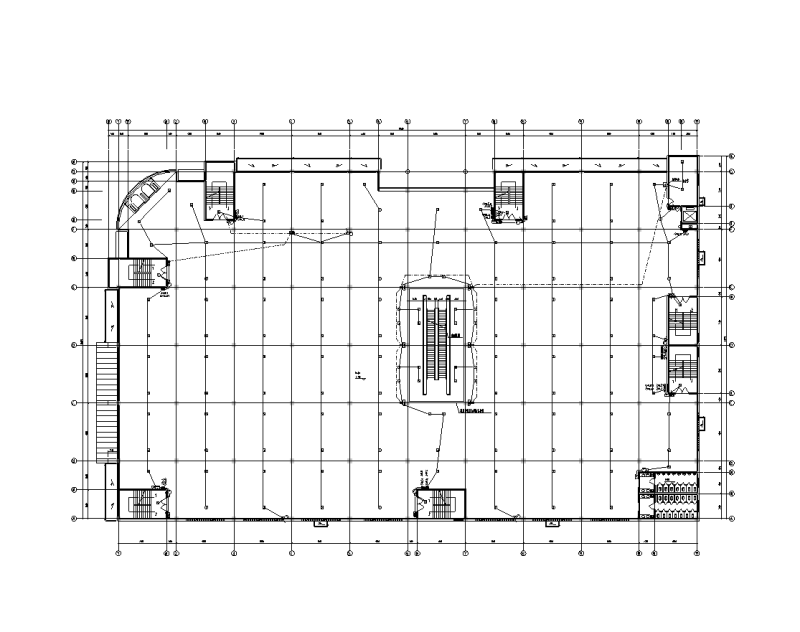

四层火灾报警.联动平面图

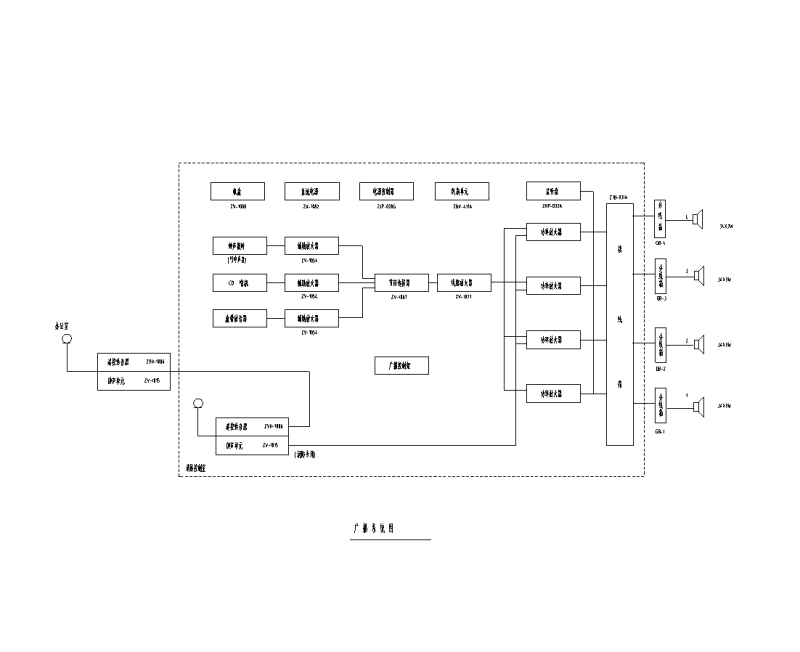

广 播 系 统 图

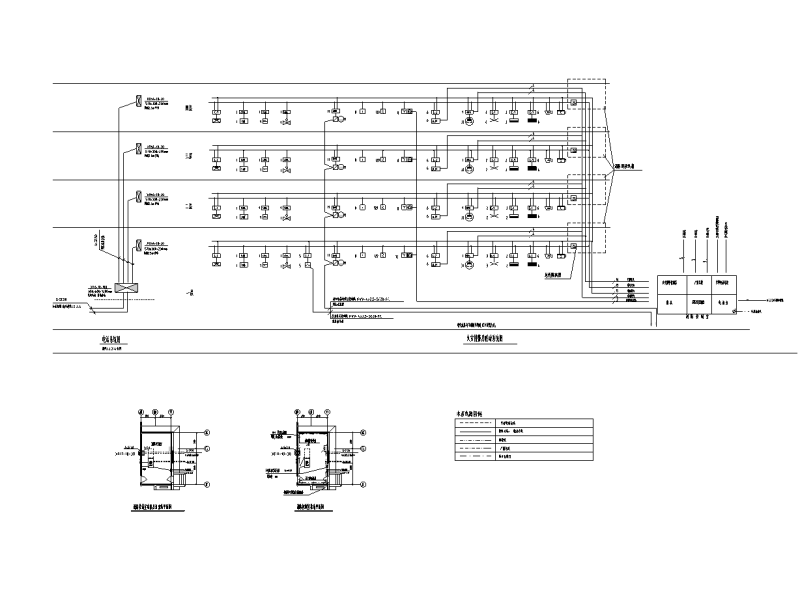

火灾报警联动系统图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 大型商场施工图 - 1
    大型商场施工图 - 1
  • 大型商场施工图 - 2
    大型商场施工图 - 2
  • 大型商场施工图 - 3
    大型商场施工图 - 3
  • 大型商场施工图 - 4
    大型商场施工图 - 4
  • 大型商场施工图 - 5
    大型商场施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
