巴彦路亮化工程施工大样图（2017）

搜索更多资源
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：灯具,输电线杆
  • 负荷等级：三级
  • 接地方式：TT
  • 项目所在地：内蒙古
  • 强电设计：供配电系统,电气照明,接地安全,其它

该附件为内蒙古道路亮化工程施工图。

概况：
该项目为内蒙古道路亮化工程为南北向次干路。全长501.051米，双臂高压钠灯22套。
该项目采用半截光型灯具，平均照度大于15LX，照度均匀度不低于0.4。
路灯采用分散电容补偿，功率因数达到0.85以上。
灯杆接地电阻小于10欧，配电箱供电系统接地电阻小于4欧。
电缆线路末端压降不高于5％。

部分图纸摘录：

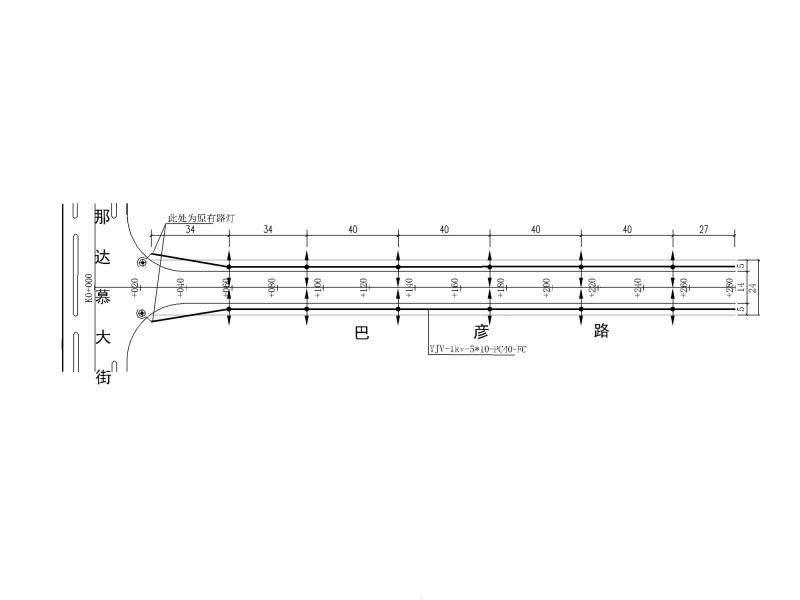

亮化平面图

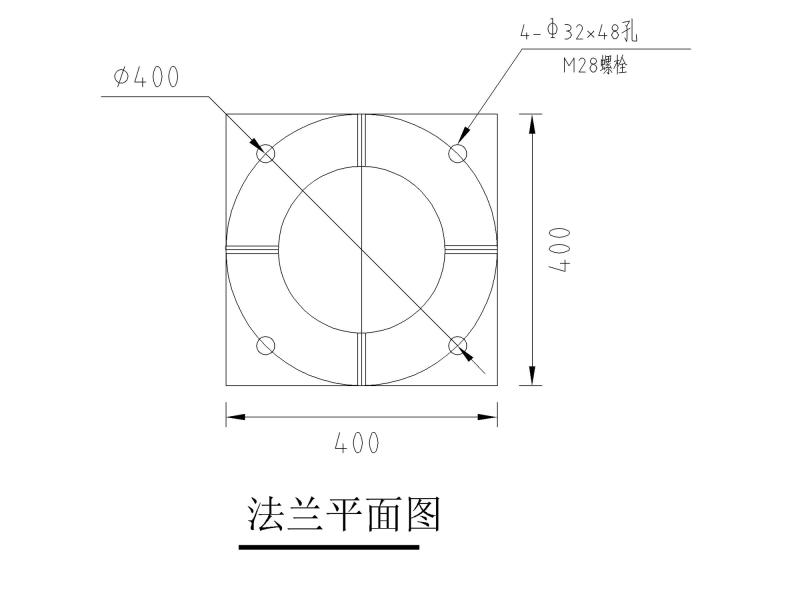

法兰平面图

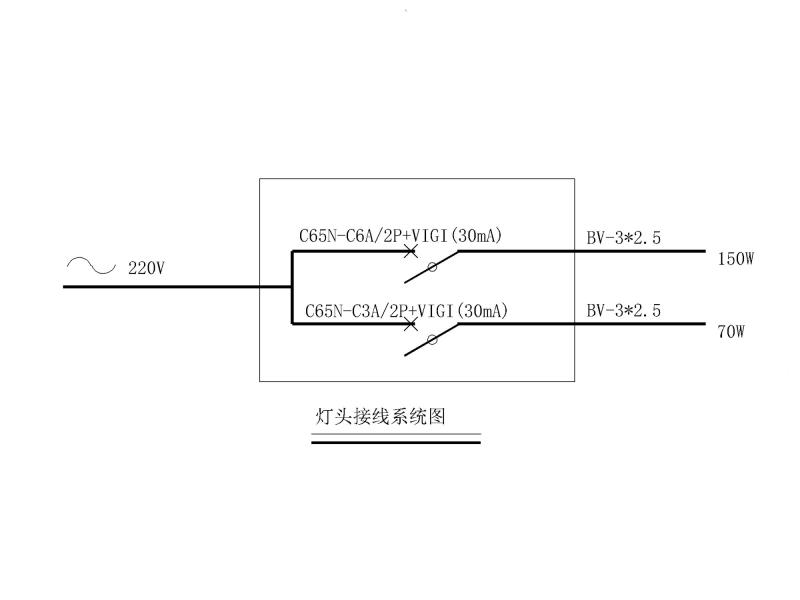

灯头接线系统图

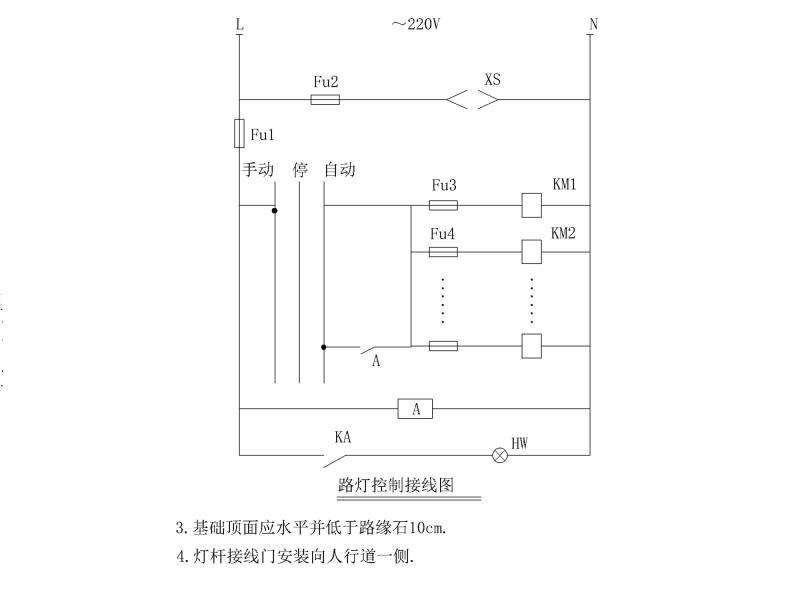

路灯控制接线图

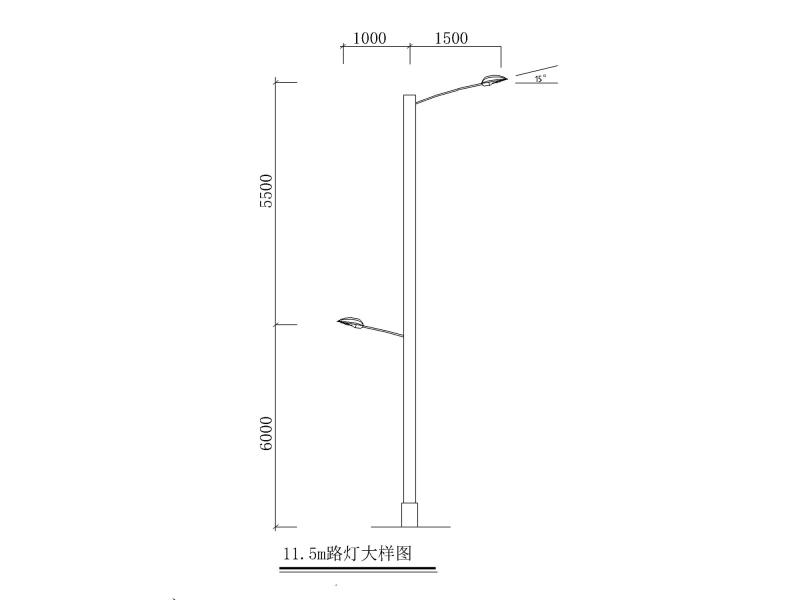

路灯大样图

灯杆基础图

标准横断面
