友谊路、罗湖路、吉祥路建设工程施工大样图.rcad平面图及剖面图

该附件为： 两车道城市次干路道路工程工图2019， 格式为CAD，共50 p，。包含：道路 排水 土石方 现状及规划图。

一、项目概要：

该项目按城市次干路ⅠⅠ级(支路）标准设计，设计行车时速为30KM，设计年限为15年。会线总长1089.42米。

该资料内容为：包括机动车道、人行道工程、路灯工程、排水排污工程、土(石)方工程等。

二、主要技术指标：

三、编制依据：

1、《城市道路工程设计规范》（CJJ37-近代）

2、《城镇道路工程施工与质量验收规范》（CJJ 1-近代）

3、《公路水泥混凝土路面设计规范》（JTG D40-近代）

4、《城市道路和建筑物无障碍设计规范》（JGJ50-近代）

5、《公路水泥混凝土路面施工技术规范》（JTG F30-近代）

6、《公路路面基层施工技术规范》（JTJ034--2000）

7、《公路路基设计规范》(JTG D30--近代)

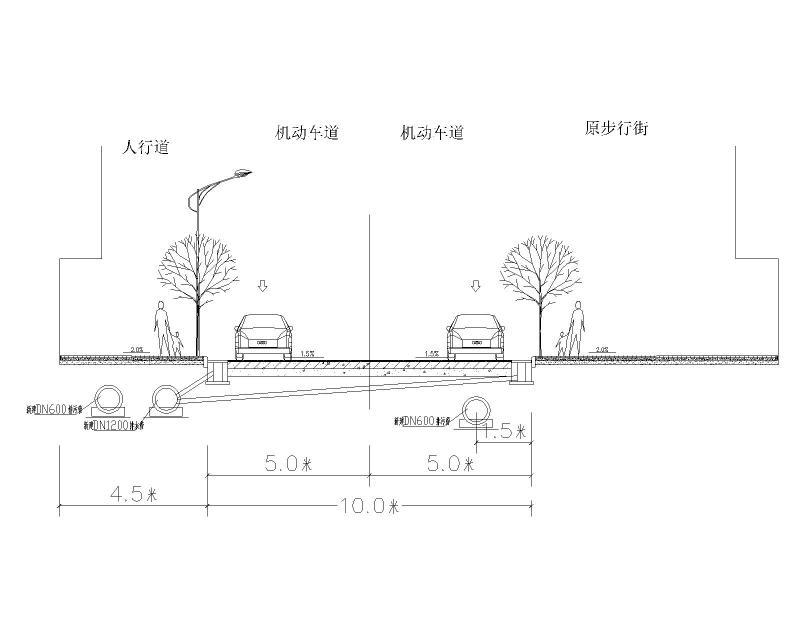

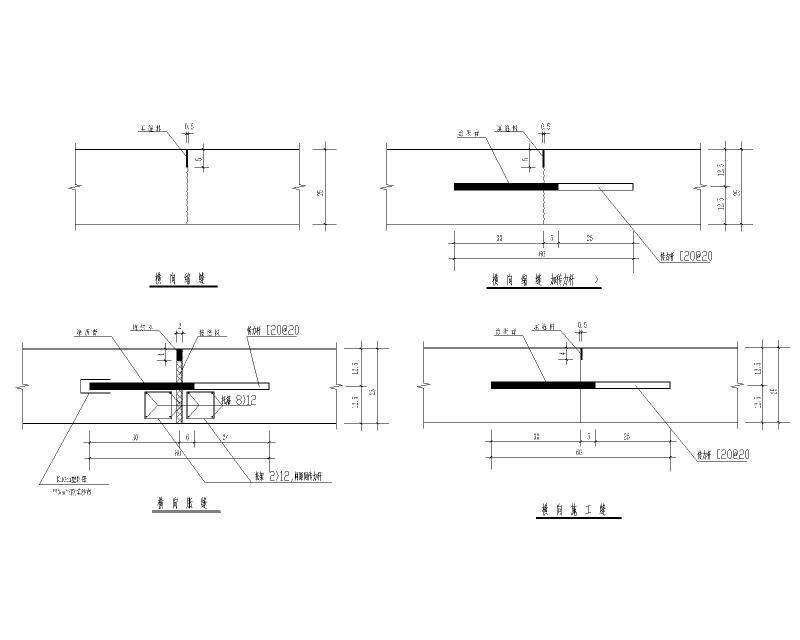

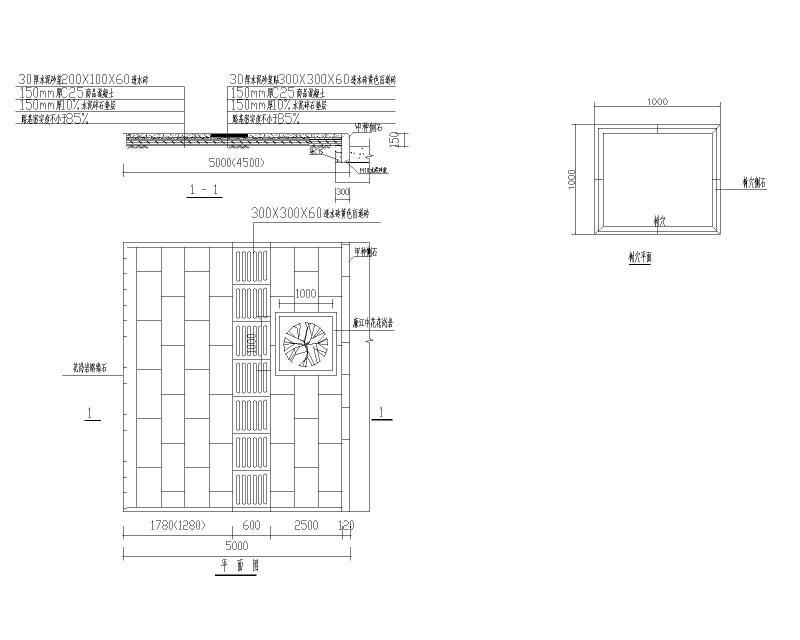

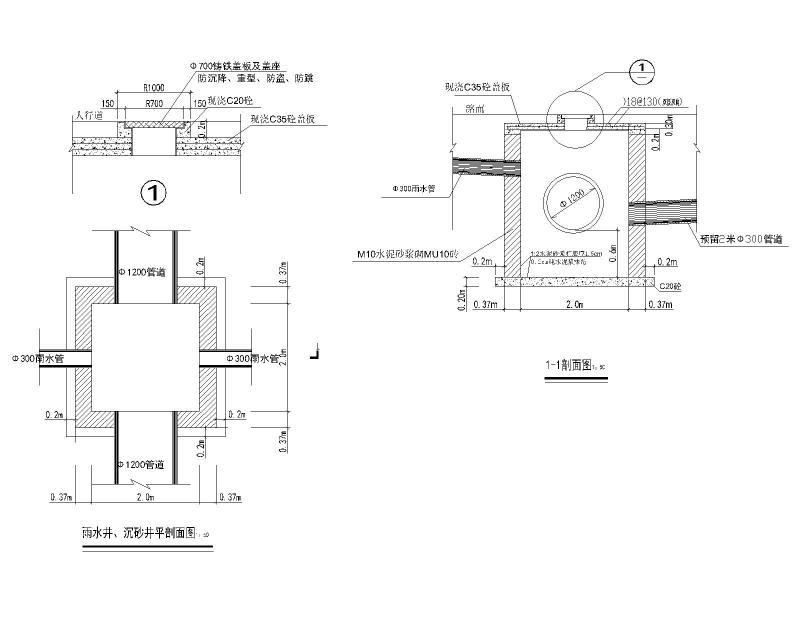

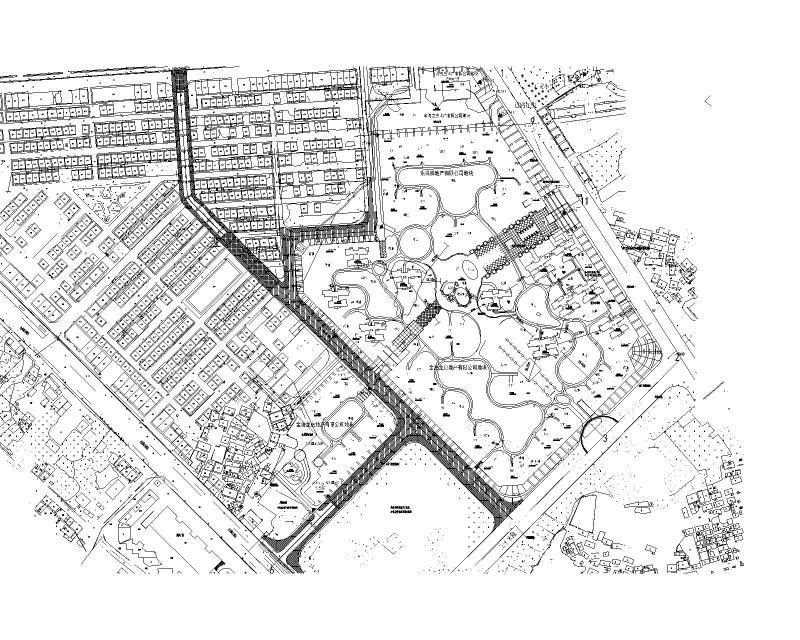

四、相关图片：
