物流中心室外电气施工图纸(强弱电)

  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:电缆
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:供配电系统,电气照明,其它
  • 弱电设计:入侵报警系统,视频监控系统,其它

该附件为上海某物流中心室外 电气施工图

概况:
该项目为上海某仓储服务有限公司物流中心-室外电气设计。
室外直埋、穿管电缆一般埋深≥0.8m,过道路处穿钢管100或50保护,钢管预埋。钢管两端打成喇叭口,并打磨光滑,且管口伸出路边两侧各1.0m。
室外道路照明采用手动/光自动控制方式控制路灯的开、断,此装置设于辅助设备用房变电站值班室内。

设计范围:
电子围栏周界防范报警系统;监控系统(CCTV);
道路照明系统;直埋电缆示意;
室外强电布置;室外弱电布置。

部分图纸摘录:

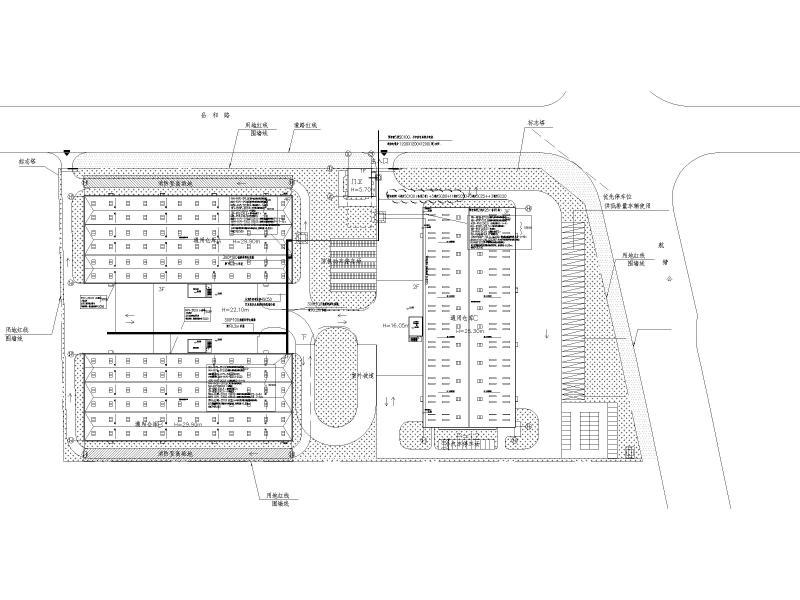

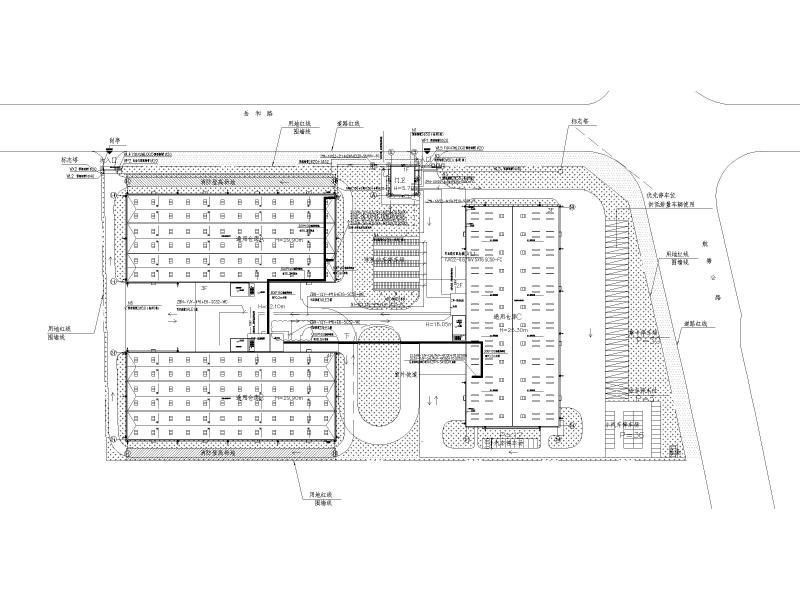

室外强电总平图

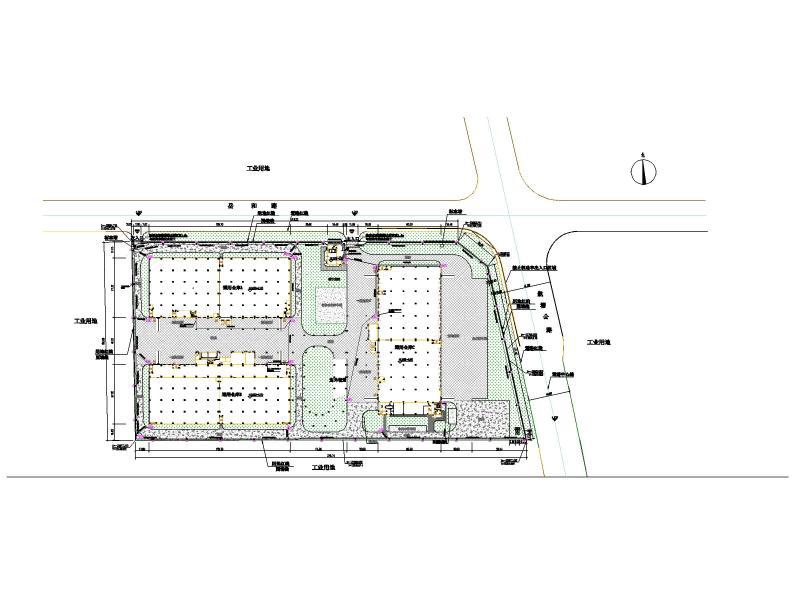

室外弱电总平面图

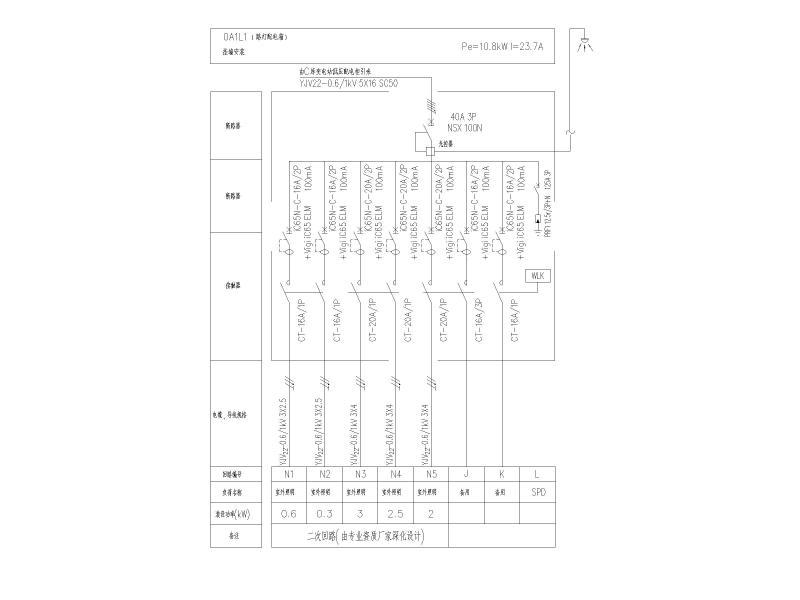

道路照明系统图
综合安防系统图

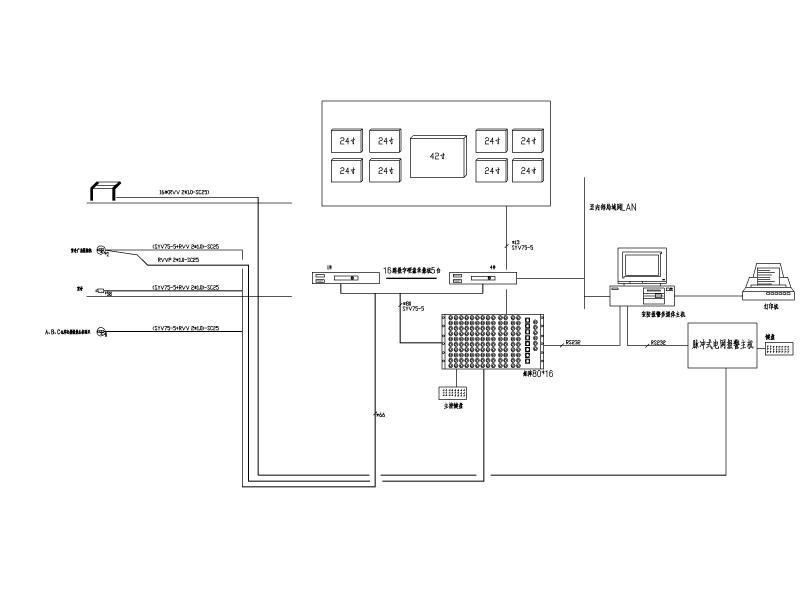

技防监控系统示意图
直埋电缆示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 强弱电施工图纸 - 1
    强弱电施工图纸 - 1
  • 强弱电施工图纸 - 2
    强弱电施工图纸 - 2
  • 强弱电施工图纸 - 3
    强弱电施工图纸 - 3
  • 强弱电施工图纸 - 4
    强弱电施工图纸 - 4
  • 强弱电施工图纸 - 5
    强弱电施工图纸 - 5
  • 强弱电施工图纸 - 6
    强弱电施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
